产品简介
SC5405A和SC5406B是三级高动态范围超外差上变频器。 设计用于将低频宽带IF信号转换为更高的RF信号，这两个模块具有与直接转换器件相媲美的3阶线性度和噪声性能，但没有图像和它们固有的带内LO泄漏。 当与SignalCore下变频器配对使用时，双绞线可以形成一个频率重新分配器，可以接收一个频段的信息并在另一个频段上传输相同的信息。 借助附加功能，SC5405A和SC5406B均可配置为1 MHz至3.9 GHz的正弦波发生器。
技术规格
—— 频率范围：1 MHz至3.9 GHz
—— 在10 kHz偏移，1 GHz载波时，低残余相位噪声<-107 dBc / Hz
—— 输出电平-100 dBm至17 dBm
—— LO泄漏<90 dBc
—— 动态范围> 150 dBc
—— 内部IF正弦波音发生器
订单信息产品编号产品说明

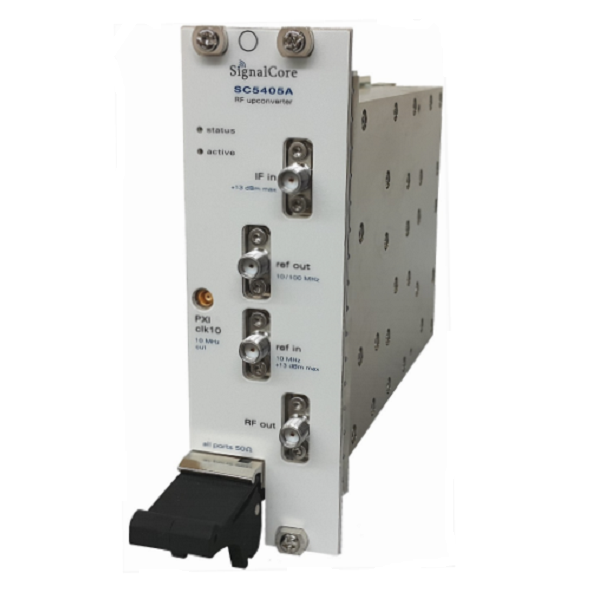

7100019-01 SC5405A，3.9 GHz射频上变频器PXI Express

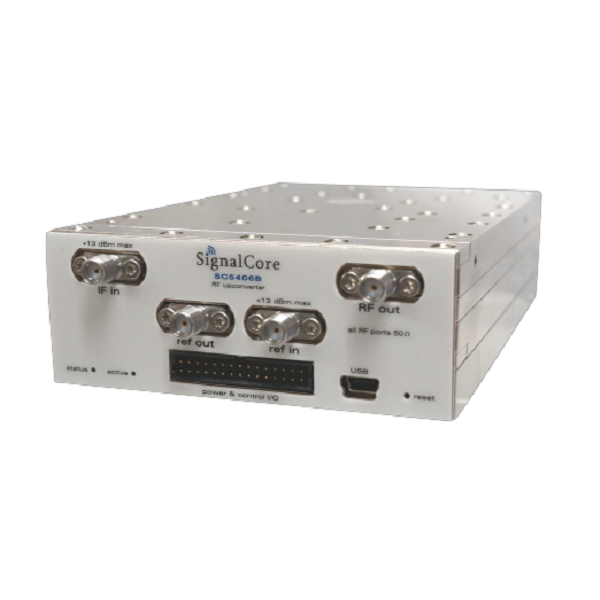

7100059-01 SC5406B，具有USB和SPI接口的3.9 GHz射频上变频器
7100059-02 SC5406B，带USB和RS232接口的3.9 GHz RF上变频器
7100021-01用于SC540X 3.9 GHz射频上变频器系列的Sinetone Generation附件
