产品简介

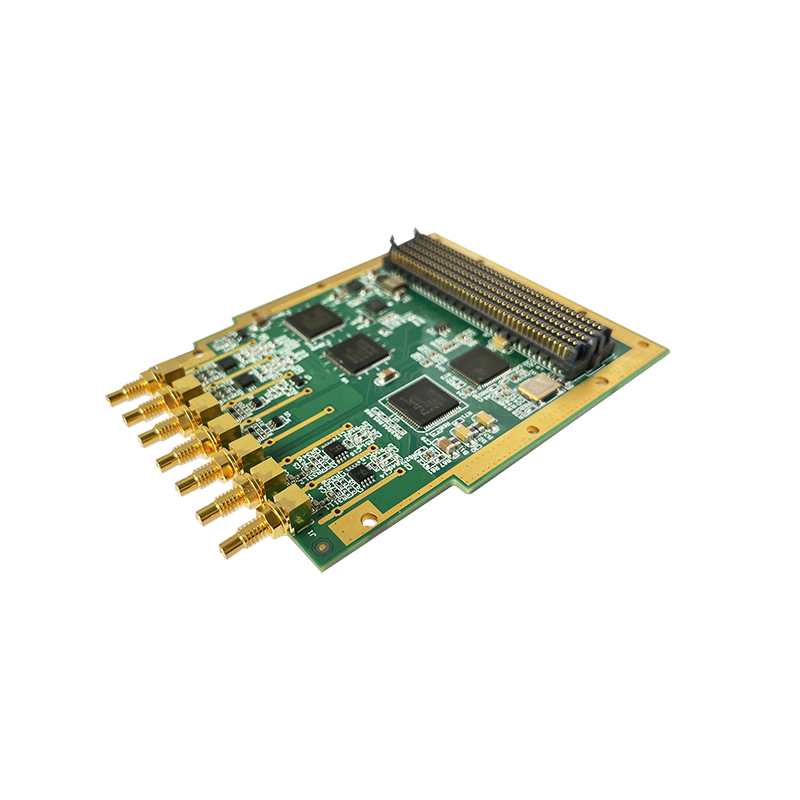

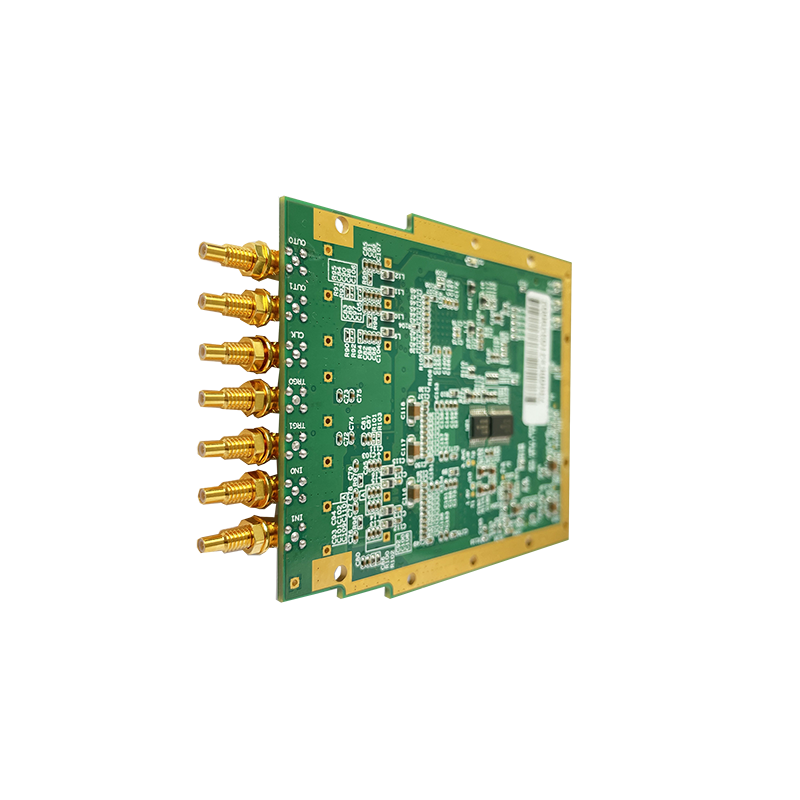

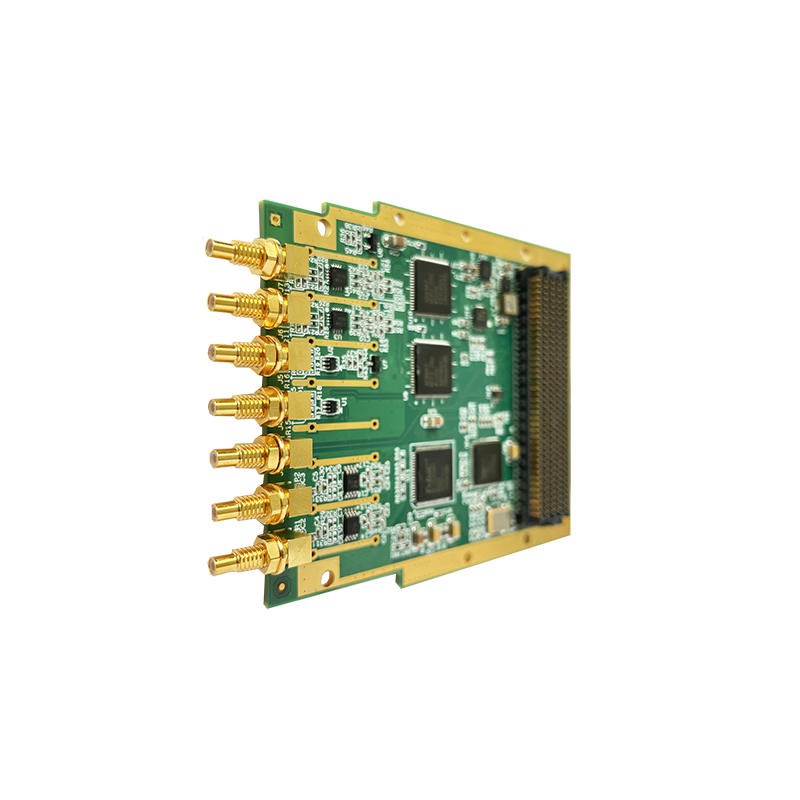

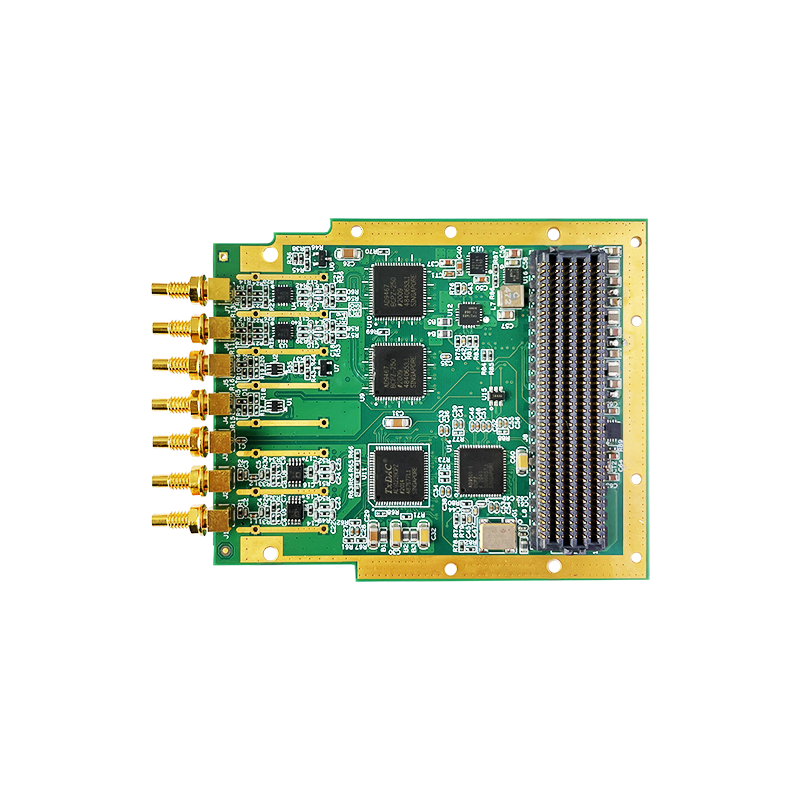

QT7350DC是一款较高带宽、高分辨率的中频数据采集与信号发生子卡，它主要应用于软件无线电、信号收发等系统中。它集成了两路250MS/s的16位同步采集通道和两路500MS/s（插值可到1GS/s）的16位数模转换通道。它提供外部时钟输入接口，以及外部触发输入和内部触发输出接口，可实现多卡同步采集。符合ANSI/VITA 57.1-2008 FMC标准，可搭载于FMC通用载板上使用，如Xilinx VC706，KC705等，及坤驰QT7010，QT7011，QT7020等通用FPGA载板。

系统框图

技术规格

—— ADC采用2颗ADI的AD9467BCPZ-250，2通道250MS/s，16bit；

—— DAC采用1颗ADI的AD9122，2通道，500MS/s，16bit；

—— 时钟芯片采用AD9516-3，支持板载时钟和外部时钟由载板控制；

—— 共7个SSMC接口，1个FMC/HPC接口；

—— 兼容FMC/LPC接口，但只支持ADC功能，无法支持DAC功能；

—— 多种散热方式：风冷或导冷。

—— DC耦合输入/输出。

—— 工作温度：商业级0℃～ +55℃ ，工业级 -20℃～ +65℃。

应用领域

—— 软件无线电

—— 高速通信协议分析

—— ATE设备等

—— 多载波、多模式蜂窝基础设施基站的反馈路径

其他支持

—— 用户手册

—— 针对Kintex-7，Virtex-7系列的可参考Vivado工程
