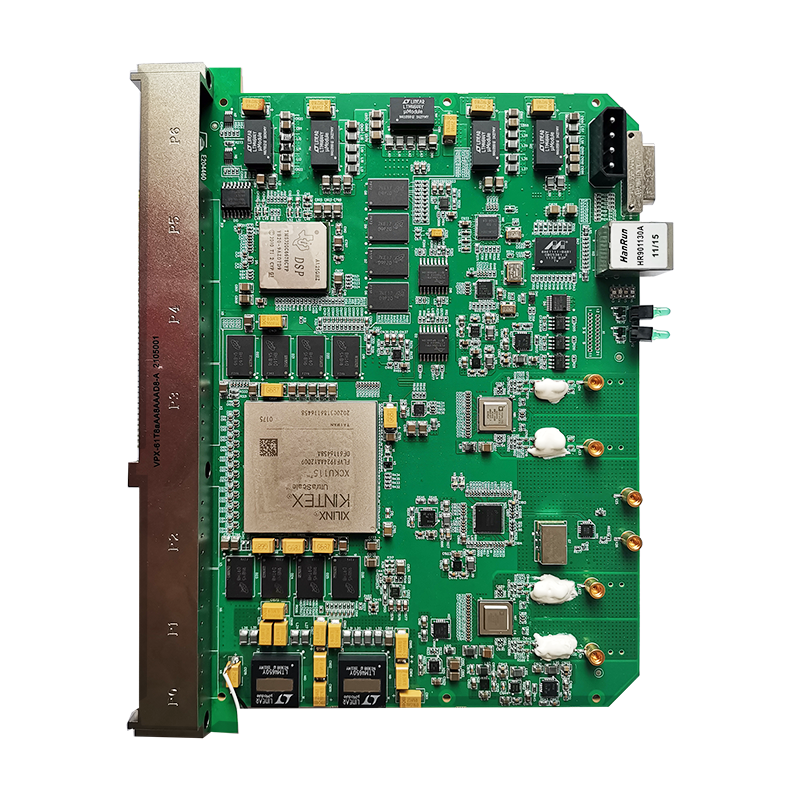

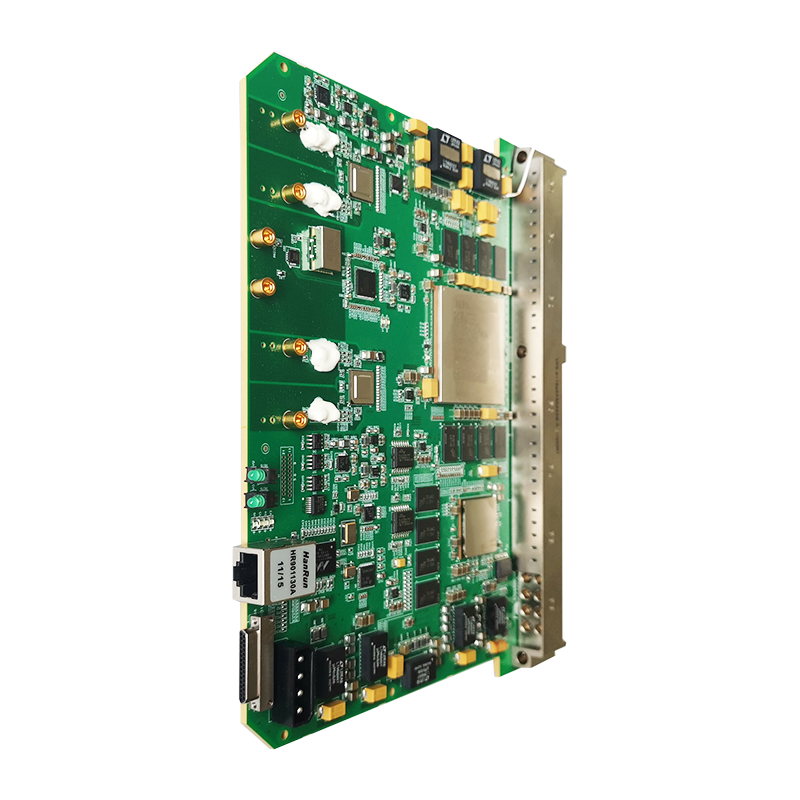

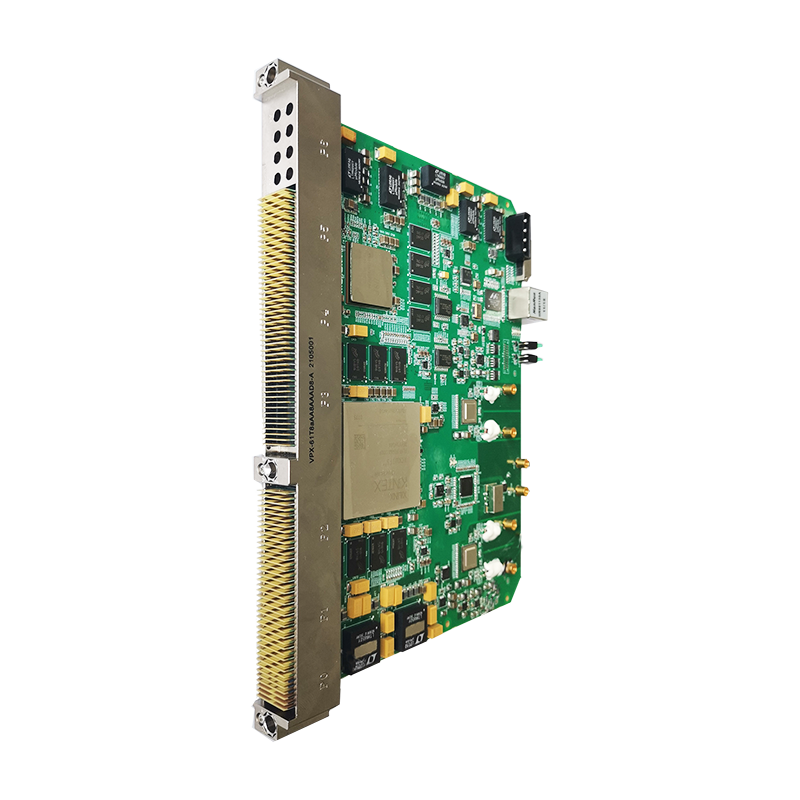

产品简介

QT4131-DSP板卡是一款处理架构采用FPGA+DSP的高性能的6UVPX采集处理板。板载4片高速ADC共8个采集通道，可支持8路采样率最高2.6Gsps/14Bit的模拟信号通道。板卡FPGA采用Xilinx公司KU系列的XCKU115-2FLVF1924I，DSP采用TI公司的TMS320C6678，ADC选型为ADI公司的AD9689-2600。其中KU115搭配2组各4片16bit4Gb的DDR4-2400SDRAM，总容量4GB；C6678搭配1组4片16bit4Gb的DDR3-1333SDRAM，总容量2GB。前面板支持8个SMA或SMP连接器形式的模拟输入接口，1个时钟接口，1个RJ45千兆网口和1个J30J接口（包含DSP和FPGA的JTAG调试信号，包含4个GPIO和4路RS422信号）。

背板VPX连接器支持P0-P3、P6共5个接口。客户可以根据应用需求灵活地选择背板和系统需要的其他板卡。便于构建灵活、高效的开发及使用环境。

系统主要由ADC模块、FPGA及DDR模块、DSP及DDR模块、配置及接口模块、电源模块以及VPX连接器部分组成。ADC模块由4片ADI的高速ADC芯片AD9689-2600与相应的时钟电路组成；FPGA及DDR模块包含1颗XCKU115-2FLVF1924I和2组共8颗16bit4Gb的DDR4-2400SDRAM；DSP及DDR模块包含1颗TMS320C6678和1组4颗16bit4Gb的DDR3-1333SDRAM；配置及接口模块支持FPGA和DSP程序的在线下载和SPI FLASH的烧写，以及各个对外接口的驱动，可以方便用户进行实时多算法处理的在线测试验证；电源模块采用单一12V供电，经过多颗电源转换芯片产生系统工作需要的各路电源；VPX连接器采用VITA推荐的TE型号，完全满足VITA规范。

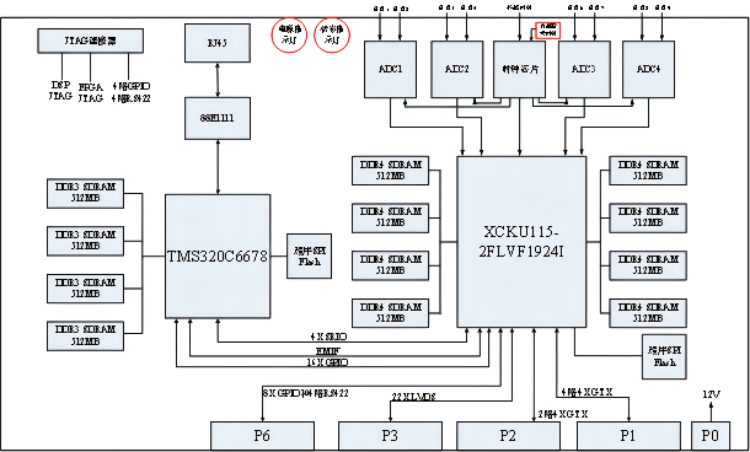

系统框图

技术规格

——FPGA 默认为 XCKU115-2FLVF1924I
（也可根据需要选择XCKU085-2FLVF1924I），DSP 选择TI 的 TMS320C6678，提供高性能高性价比的采集处理方案；

——前面板对外提供 8 个 SMA 或者 SMP 形式的 ADC 接口，采样率最高2.6GSPS，精度 14bit；

——前面板对外提供 1 个 SMA 或者 SMP 形式的时钟接口，可支持参考时钟或者采样时钟切换；

——前面板提供 1 路 RJ45 形式的千兆接口；

——前面板提供一个J30J 接口连接器， 可支持DSP 和FPGA 的JTAG 调试信号，包含 4 个 GPIO 和 4 路 RS422 信号；提供 JTAG 转接板，方便用户调试；

——FPGA 搭配 2 组 4GB 的高速 DDR4 缓存；DSP 搭配 1 组 2GB 的高速 DDR3 缓存；

——P0 端口 12V 独立供电，总功耗小于 60W；

——P1 端口对外提供 4 路 4X SRIO， 单通道传输速率可达 5Gbps；

——P2 端口对外提供 1 路 4X PCIE， 单通道传输速率可达 5Gbps；

———P3 端口对外提供 22 路 LVDS 信号；

——P6 端口对外提供 8 路 GPIO，4 路RS422 信号；

——标准 6U 尺寸 VPX 接口规范，支持多种协议；

应用领域

——FPGA 信号处理

——高性能计算系统

——测试测量快速环境搭建

——工业自动化

——（雷达/声纳）电子战

——大物理实验中的数据记录

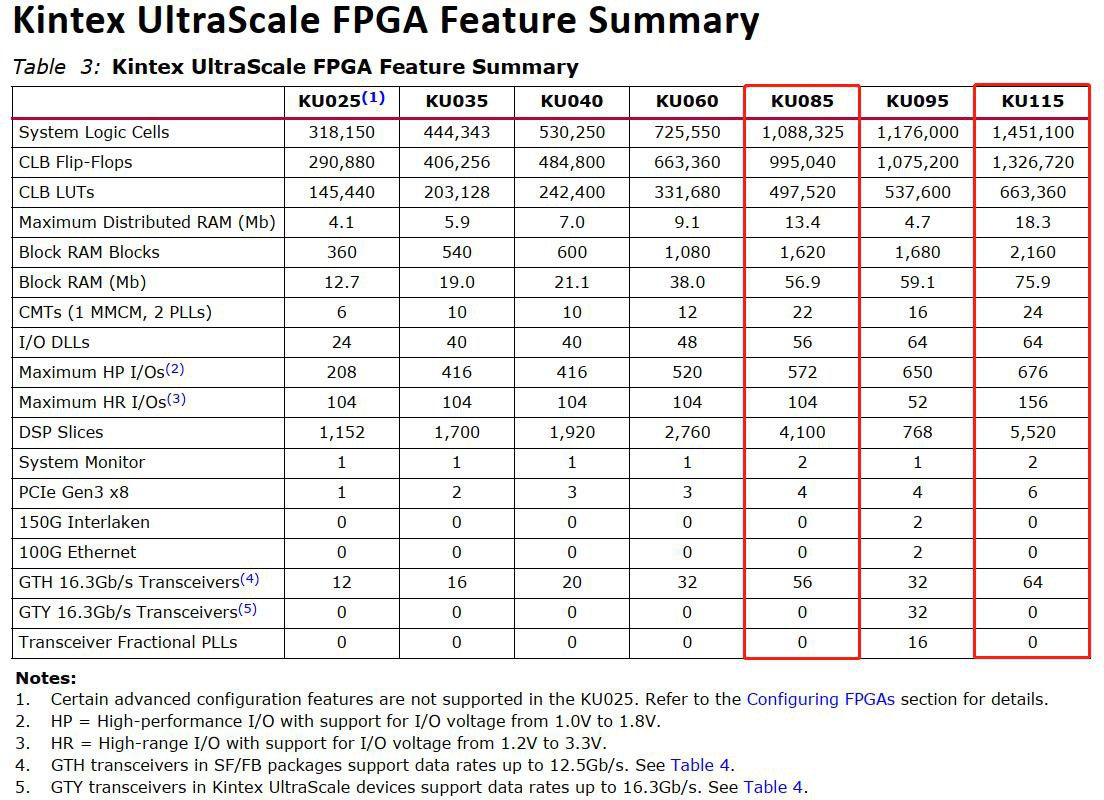

FPGA资源

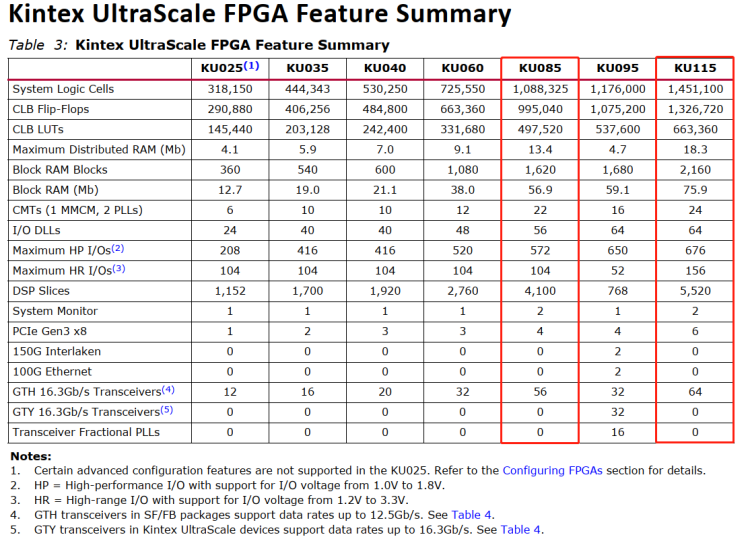

XCKU115-2FLVF1924I，FLVF1924pin封装，资源丰富，性价比高；如需要其他选择，也可选择XCKU085-2FLVF1924I。

DSP资源

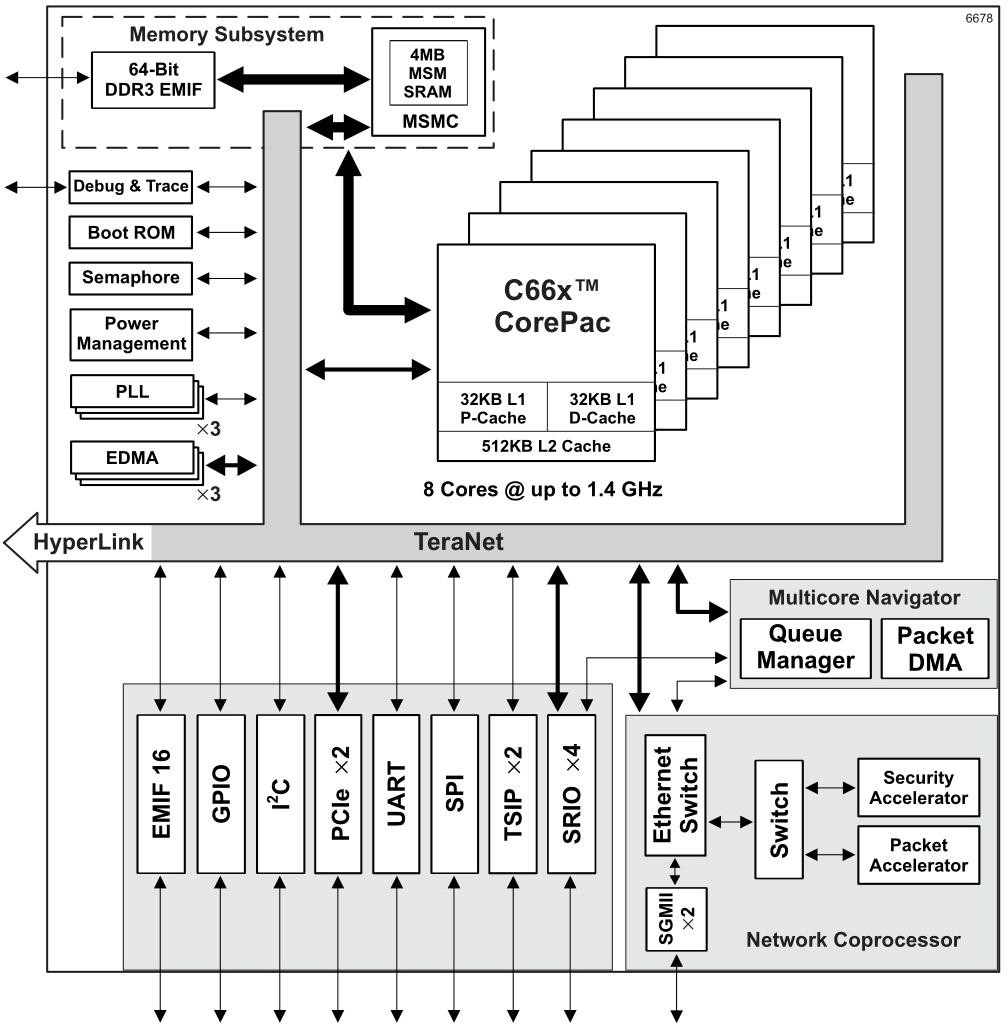

TMS320C6678 是 TI 公司的一款性价比非常高的 DSP 产品，使用者众多，下图为TMS320C6678 的内部框图。

订货
