简介

QT7020板卡是一款高性能计算模块。主控芯片采用Xilinx公司Zynq-7系列SoC家族中的XC7Z100-2FFG900（兼容XC7Z045-2FFG900和XC7Z035-2FFG900）。其内含ARM公司的Cortex-A9MPCore处理器系统与Xilinx的Kintex-7系列FPGA。板载4片16bit-1866的512MBDDR3SDRAM和一片eMMC，支持一路MicroUSB转JTAG口，一个6PinJTAG口，一路MiniUSB转UART口，一路4Pin的CAN接口，一个支持13路GPIO的J30J连接器，1个RJ45网口、1个双USB2.0、1个USB3.0、MicroSD、HDMI等外设接口，2个SSMC形式的GPIO接口（其中一个可以支持GPS信号接入以提取PPS信号），另外还支持一路M.2SSD接口，SFP+光纤接口以及FMC扩展接口。

QT7020板卡提供一路HPC连接器作为标准FMC接口，该连接器符合ANSI/VITA57.1标准，可以根据应用需求灵活地选择FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。同时可支持Windows，Linux上位机驱动。

主要规格

— 多颗兼容SOC芯片可根据需要灵活选择；

— 使用Zynq-7000SoC对嵌入式应用进行快速原型设计和优化；

— 预留2路SSMC形式和13路J30J形式的通用GPIO接口；

— 1GB PS DDR3（最大支持到2GB）；

— 1GB PL DDR3（最大支持到4GB）；

— 支持包含DualARMCortex-A9核处理器的嵌入式处理；

— 扩展I/O，包含FPGAMezzanineCard(FMC)接口；

— 板载一个256Mb（最大支持到1Gb）的QSPIFlash和一个8GB的eMMC（最大支持到64GB）；

— 板载microSD连接器，支持从microSD卡加载系统；

— 支持利用跳线帽选择SPI/SD/JTAG模式配置加载程序；

— 支持一路MiniUSB转UART口连接计算机串口通信；

— 支持HDMI外接显示器；

— 支持一路MicroUSB转JTAG口，一个6PinJTAG口；

— 支持一路4Pin的CAN接口（可选3.3V/5V）；

— 支持1个RJ45千兆网口；

— 1个USB3.0接口；

— 1个双USB2.0接口，可支持键盘、鼠标等USB外接设备；

— 硬件预留WIFI/BlueTooth双模无线收发；

— 支持1路USB信号转WIFI无线发射；

— 1个SFP+接口；

— 1个M.2接口；

— 支持温度监控和电流监控；

— 12V直流输入，Imax：3A；

— 工作温度：商业级0~55℃；工业级-20℃~65℃；

— 存储温度：-40℃~85℃；

— PCB大小：120mm*140mm；

应用

— 软件无线电

— FPGA信号处理

— 雷达图像处理

— 卫星通信系统

— 图形图像硬件加速器

— 基带通信接收

— 汽车驾驶员辅助

— 工厂自动化等高端嵌入式应用开发平台

客户价值

— 高性价比。

— 缩短开发周期

— 丰富的接口与FPGA资源

— 易于二次开发

— 易于搭建

其他支持

— 硬件、设计工具、IP以及预验证参考设计；

— 演示嵌入式设计，面向视频通道；

— 提供了嵌入式 C/C++ 应用开发体验，包括了Eclipse IDE和完整的设计环境，支持Zynq@All Programmable SoC开发，同时集成了Vivado设计环境。

— FMC可插接各种符合VITIA57规范的标准高速ADC，DAC等子卡；

— 可提供FMC子卡演示程序。

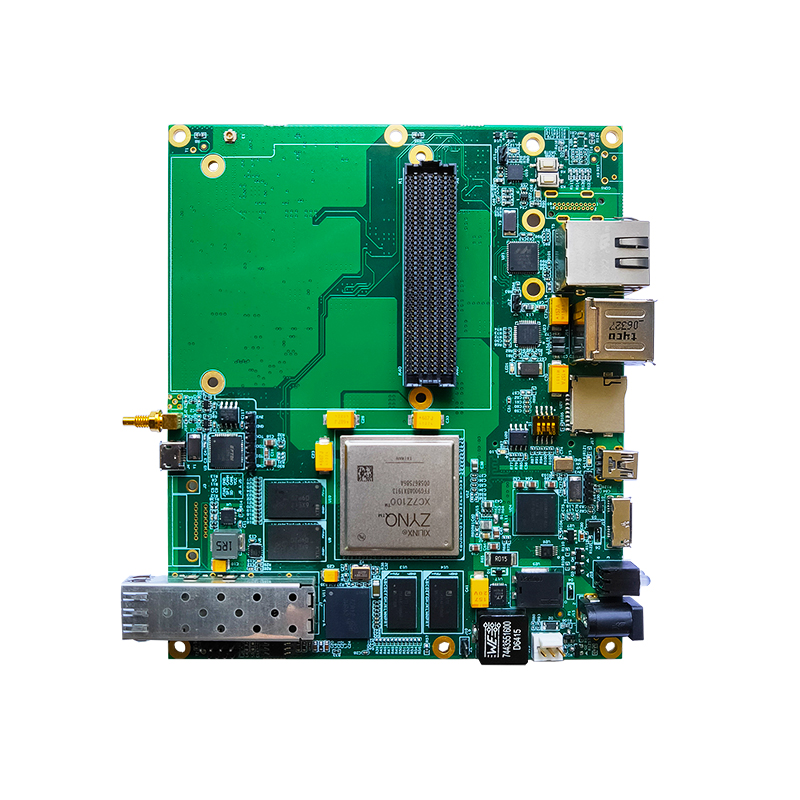

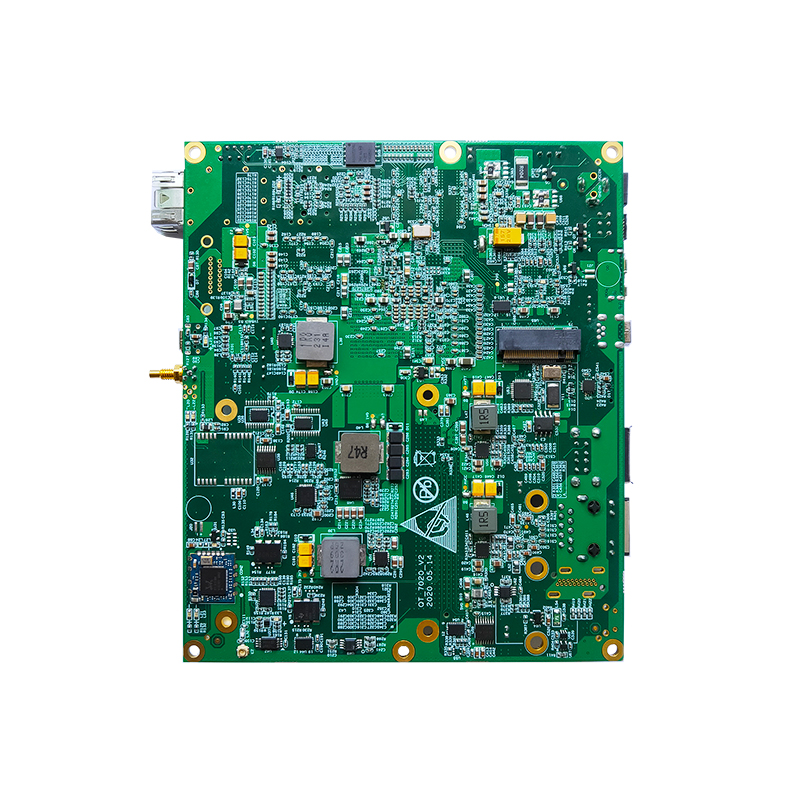

结构图
