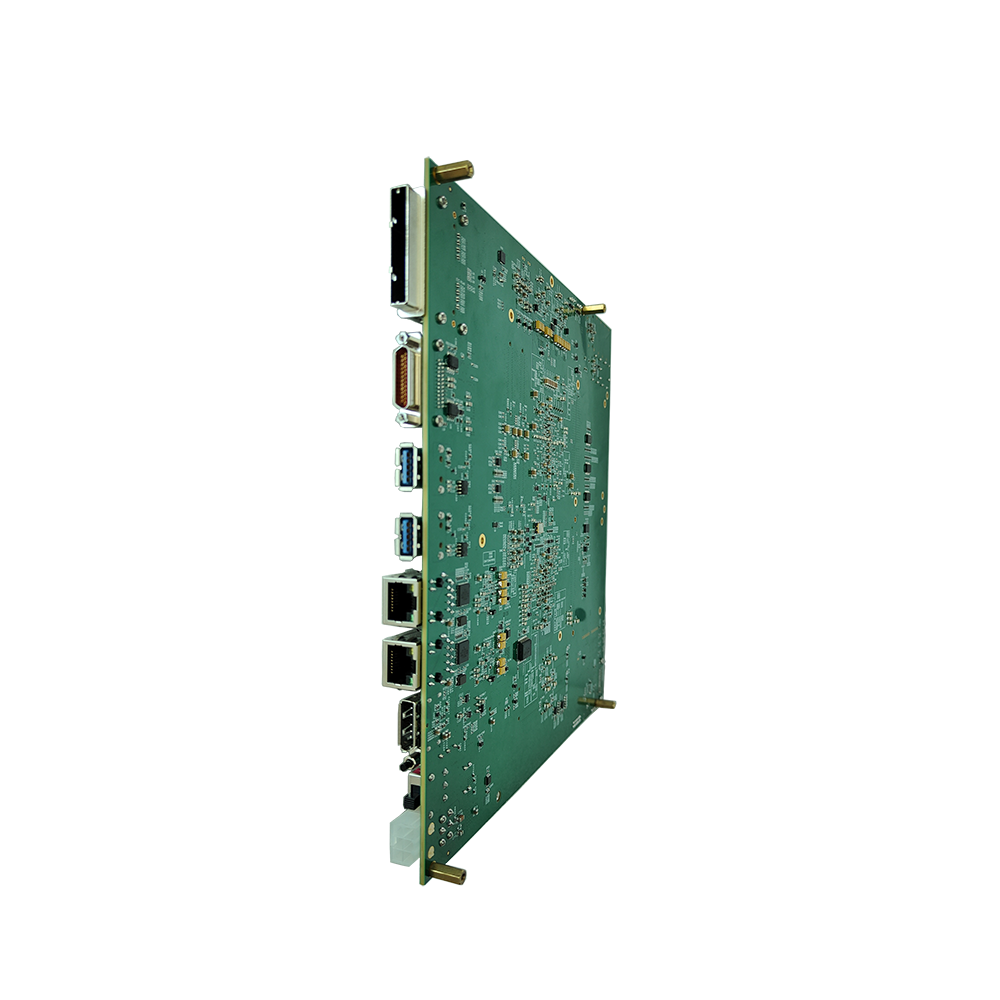

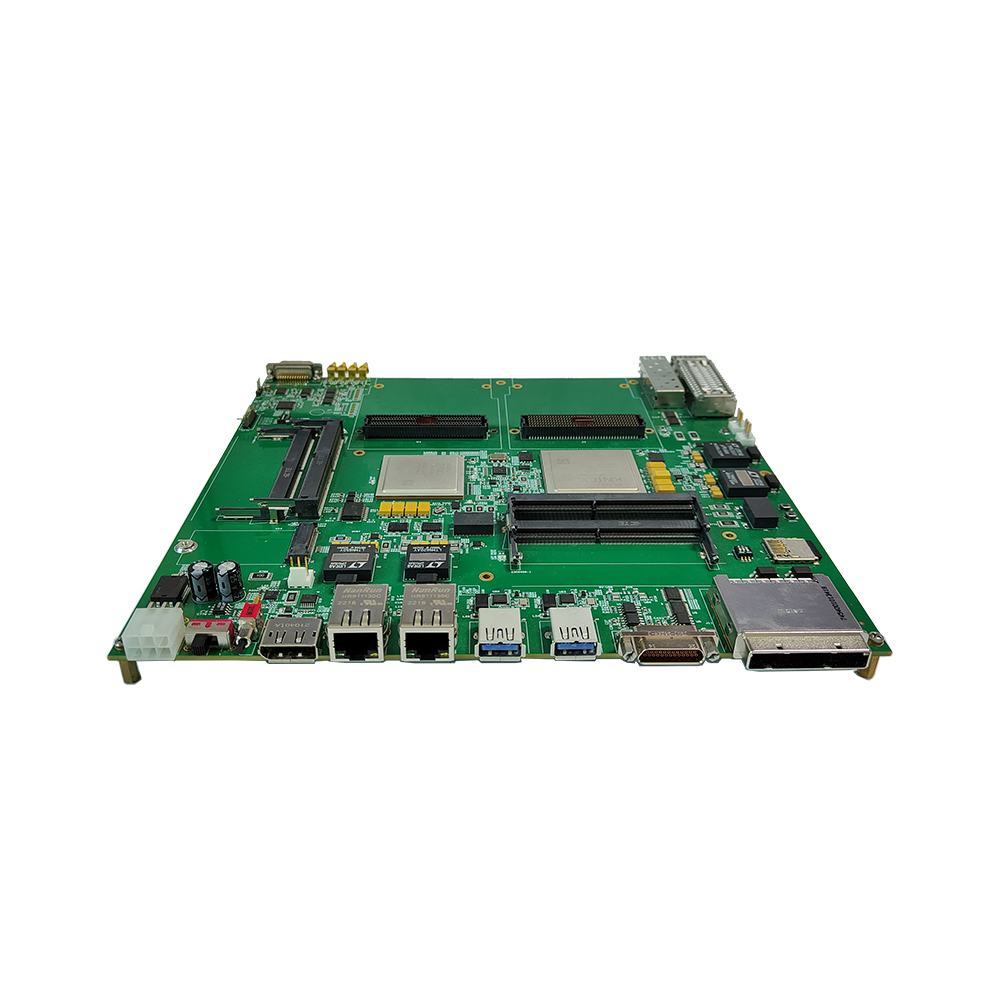

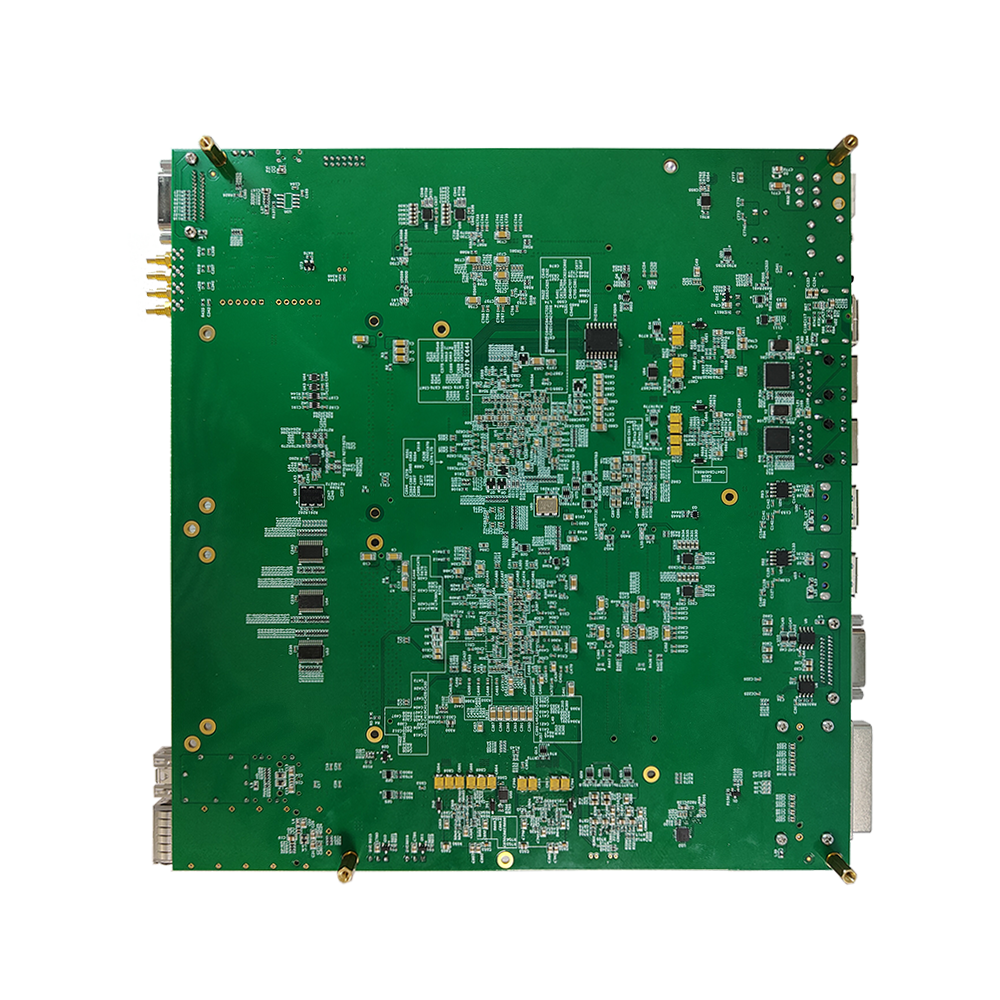

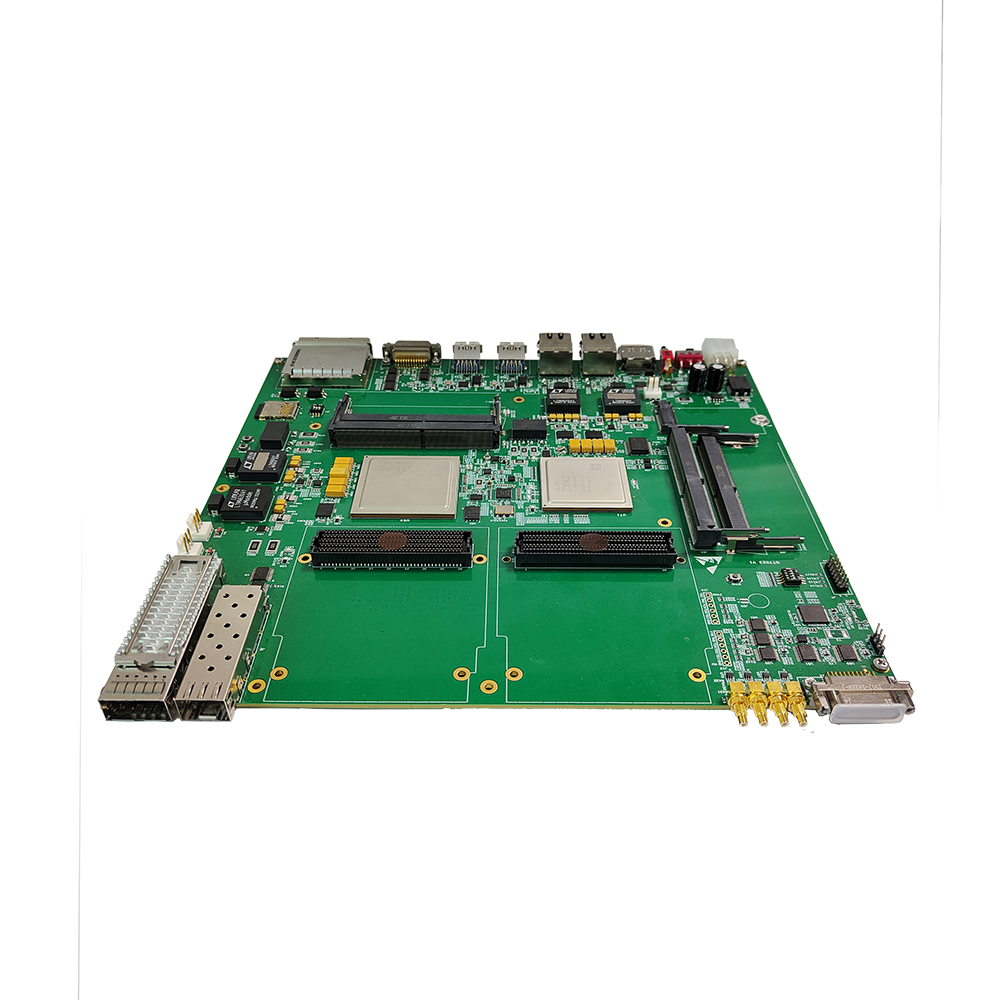

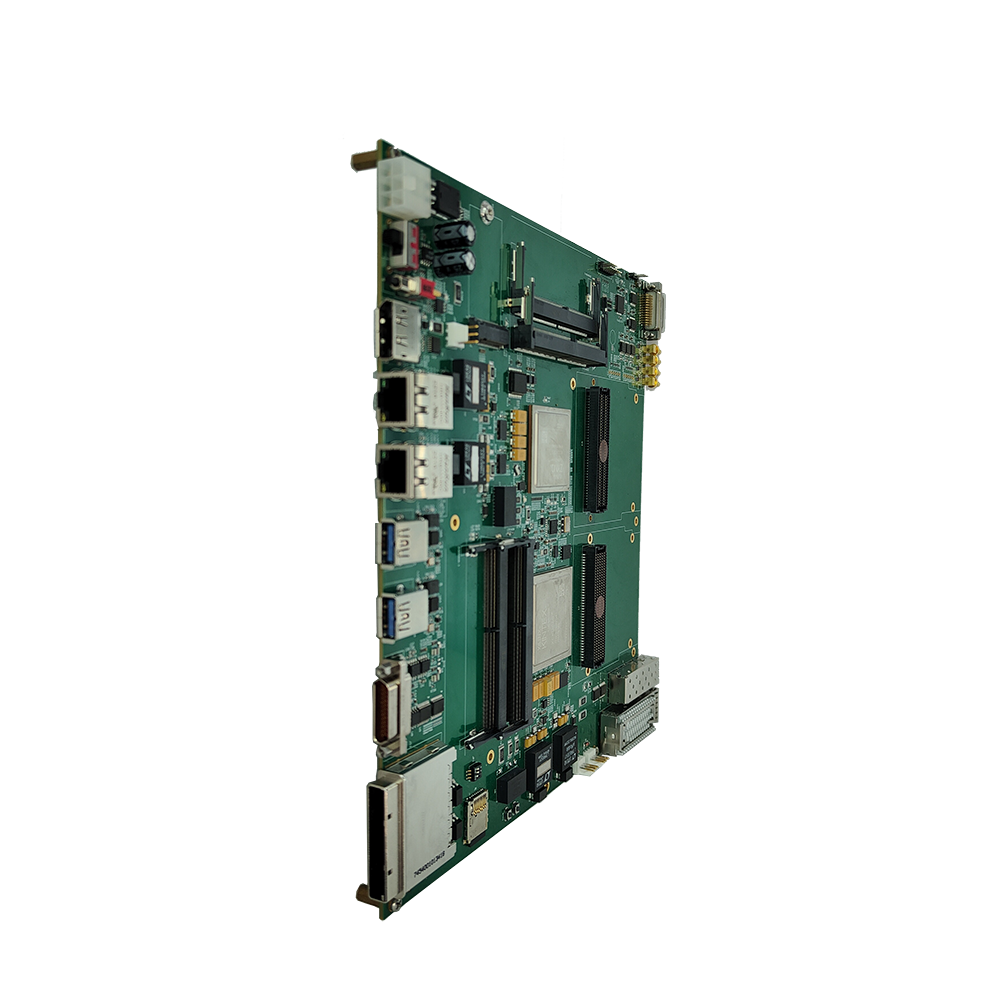

产品简介

通用型数据采集处理平台QT7023板卡采用FPGA+ZYNQ架构实现。FPGA选用Xilinx Kintex UltraScale XCKU060-2FFVA1517I芯片。ZYNQ选用 Xilinx UltraScale+ MPSoC XCZU15EG-2FFVB1156I芯片。

为了实现和外部设备的数据交互，QT7023板卡平台充分扩展了FPGA和ZYNQ上的IO，具体包括：2个FMC接口（LPC和HPC）、2个SFP+光口、1个J30J-15（支持232/485和CAN总线）、1个J30J-25（支持JTAG、IIC和SPI）、3个千兆以太网、1个SD卡、1个DP接口和1个PCIE X8 Expansion Connector。

对内，为了实现板内的数据缓存，FPGA扩展了2组DDR4 SODIMM，可对数据进行PINGPONG缓存。ZYNQ的PS端和PL分别扩展了一组DDR4 Component。为了实现板内PFGA和ZYNQ之间的大量数据交互，这两个芯片之间通过24个LVDS差分对和1组x8的GTH进行互联。与此同时，板内支持温度和功耗检测，并通过LED对外指示板卡的工作状态。

综上所述，通用型数据采集和计算平台板卡既可以作为一个独立设备配合其它设备完成系统工作，也可以独立作为一个系统，利用FPGA和ZYNQ灵活的可编程特性完成各种算法以及复杂的工作，适应于多种应用场景。

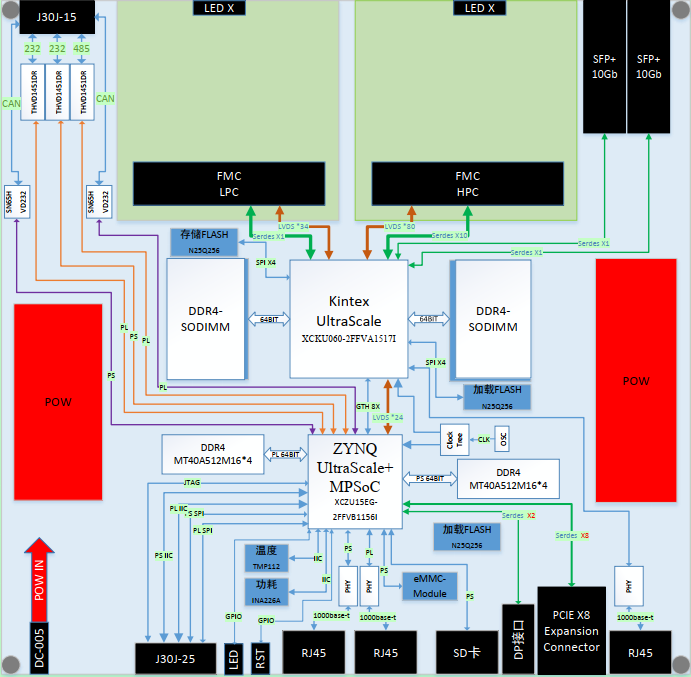

系统框图

技术规格

（1）标准产品：

完全符合Vita57.1规范的标准FMC接口定义

可以适配几乎所有类型的FMC子板；

（2）客户自主度高：根据需要，主芯片可灵活选择；

（3）存储容量大，种类多；

---MTA4ATF51264HZ-2G6E1， 1GB DDR4 SDRAM内存颗粒

--- N25Q256A11EF840F，1Gb SPI FLASH存储器

  MT25QU512ABB8ESF-0SIT

---93LC56BISN，2Kb EEPROM存储器

（4）支持14pin排针的JTAG接口进行调试；

（5）I/O接口丰富，满足客户各种接口需求；

（6）预留RF射频输入，以提取PPS信号，可满足时间戳的需求；

（7）多种加载程序模式可选；

（8）板载温度和电源电压功耗监控；

（9）外设接口多，支持多种标准外设接口；

环境适应广：商业级和工业级；

应用领域

—— FPGA信号处理
—— 无线、国防应用
—— 测试测量快速环境搭建

软件支持

—— 支持 DDR4 接口 IP 的例程

—— 支持 Windows/Linux 驱动

—— FMC 支持高速 ADC、DAC 和光纤等子卡，并提供相应软件代码；
