产品简介

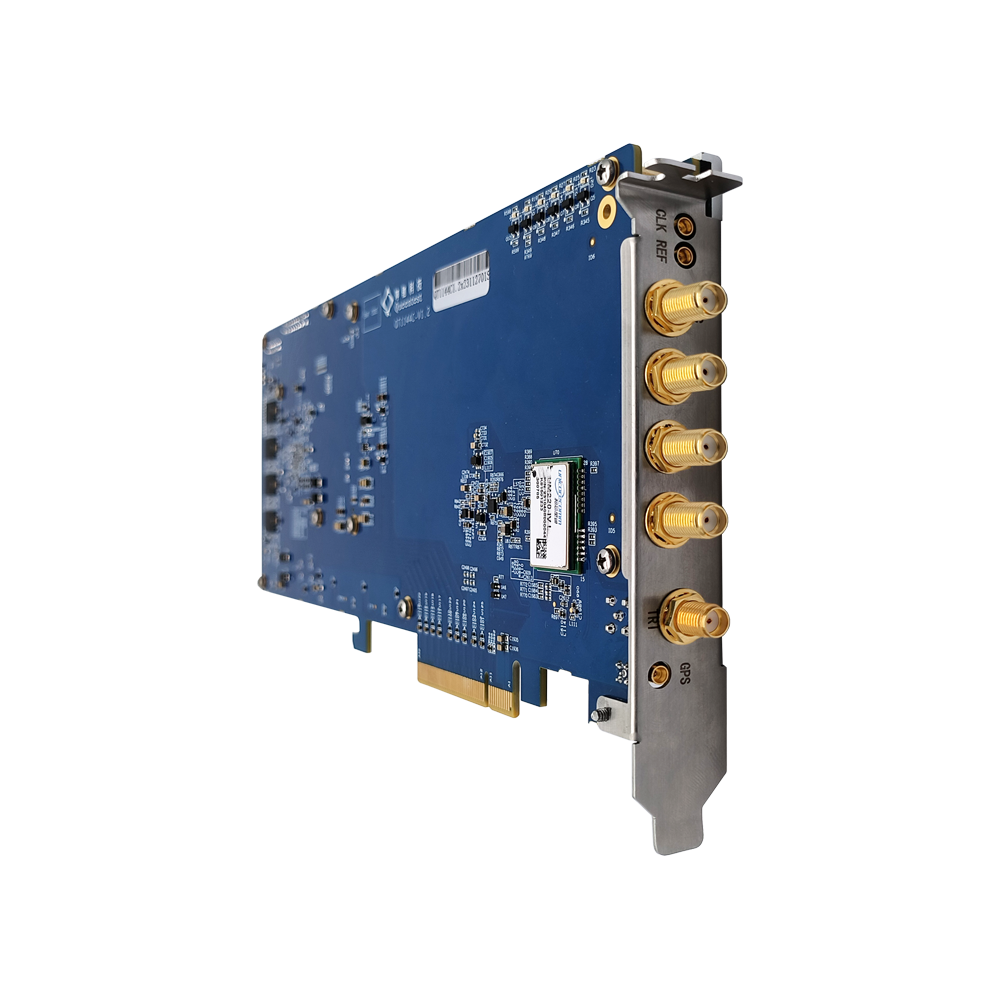

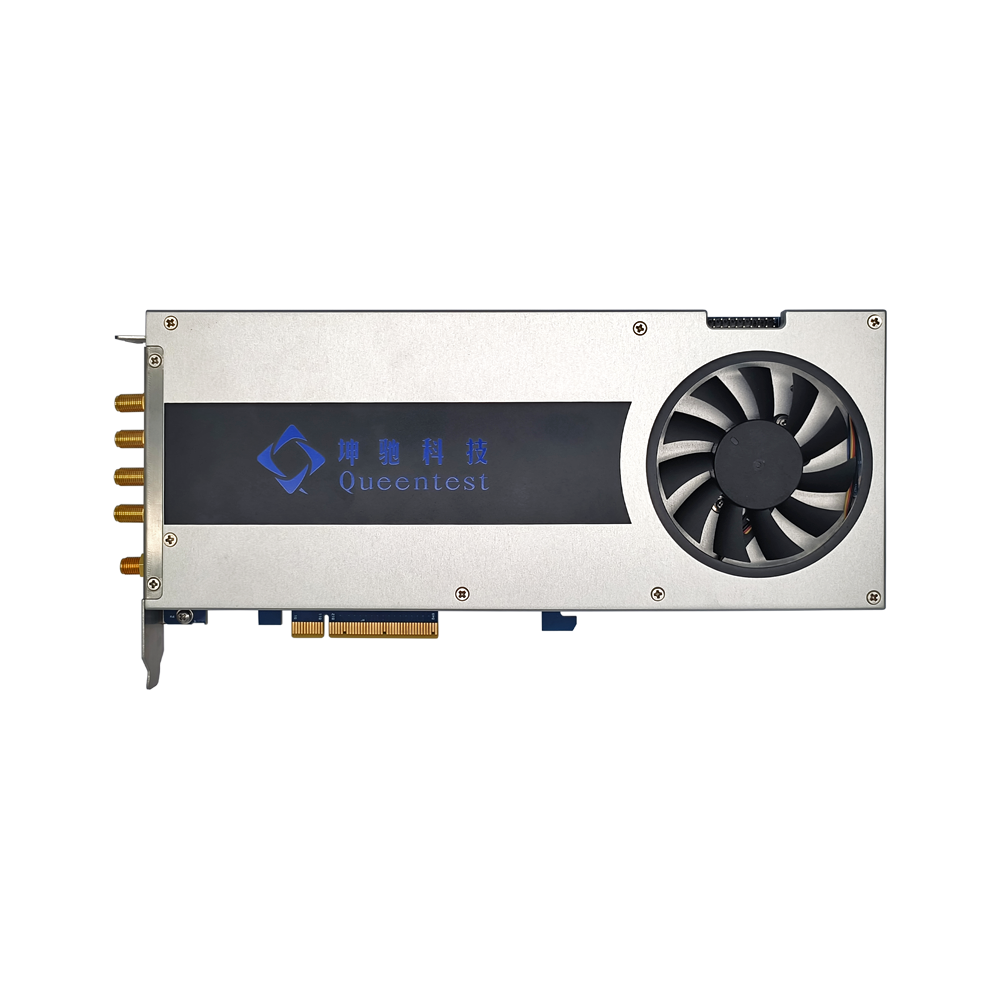

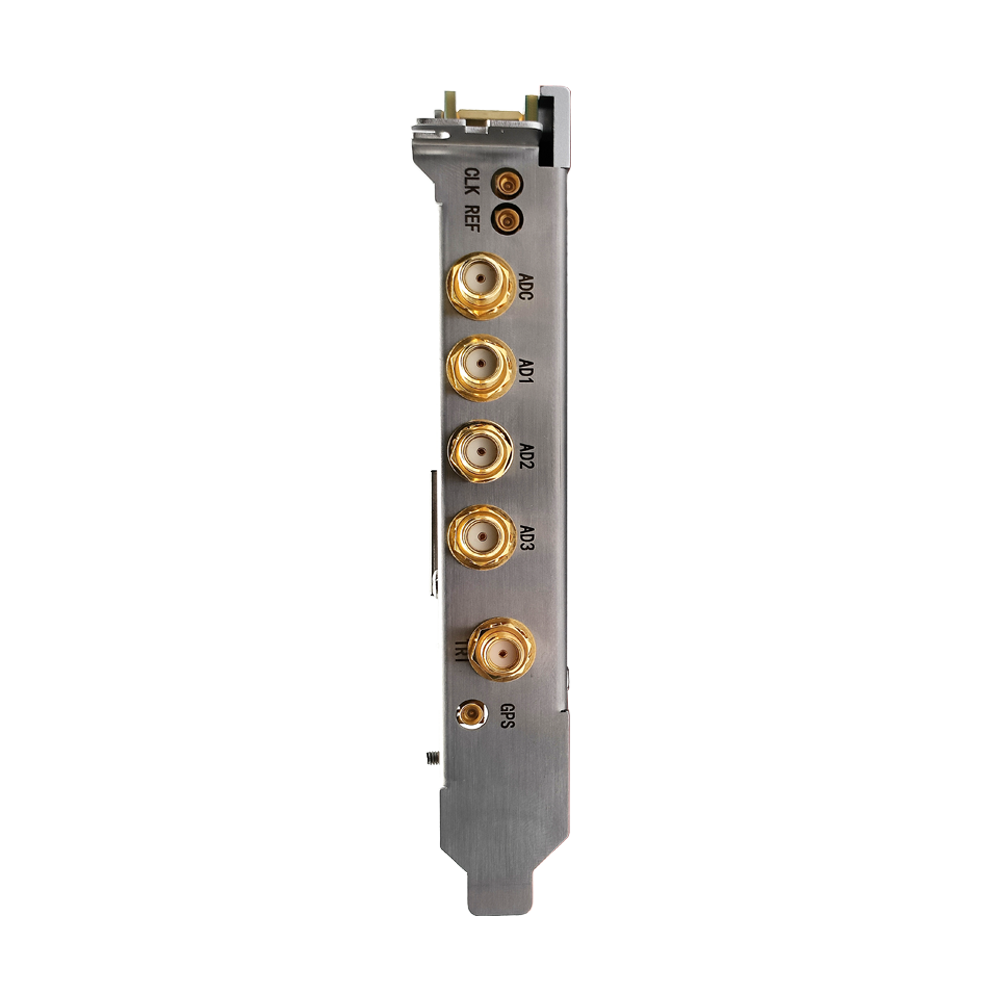

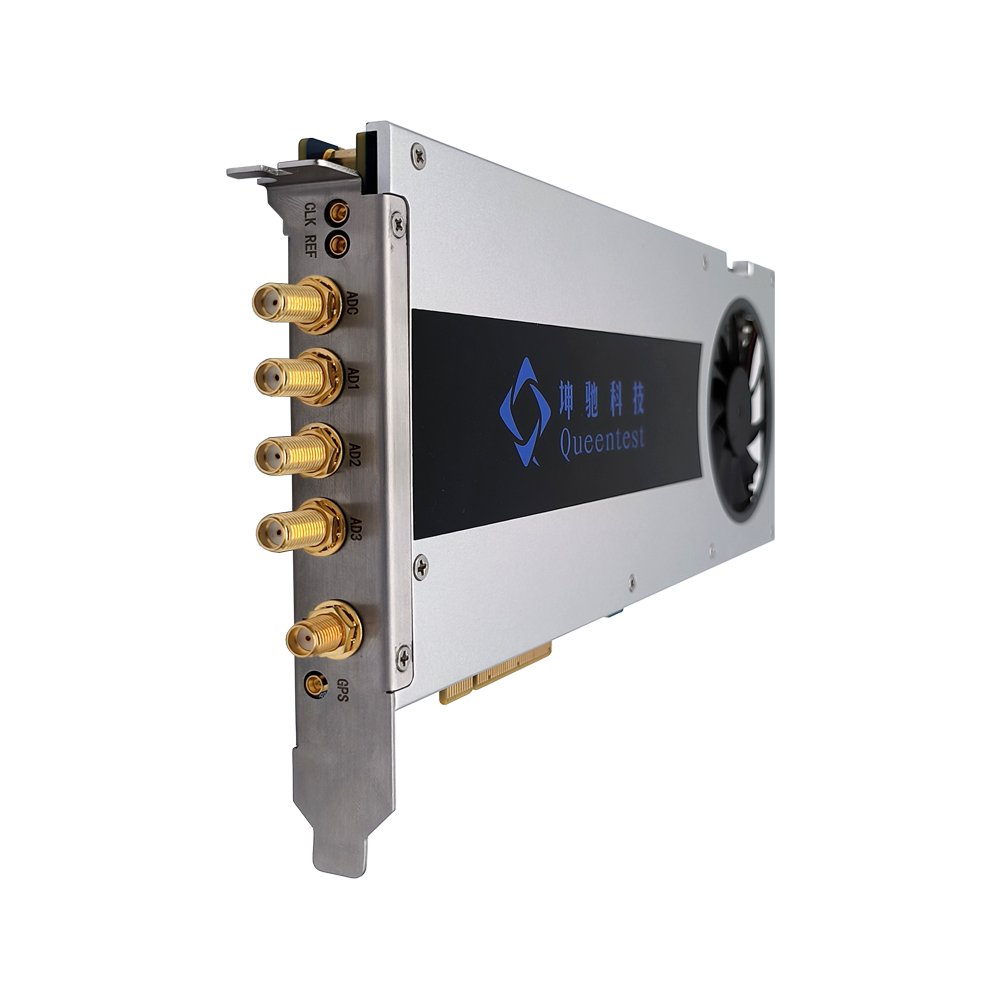

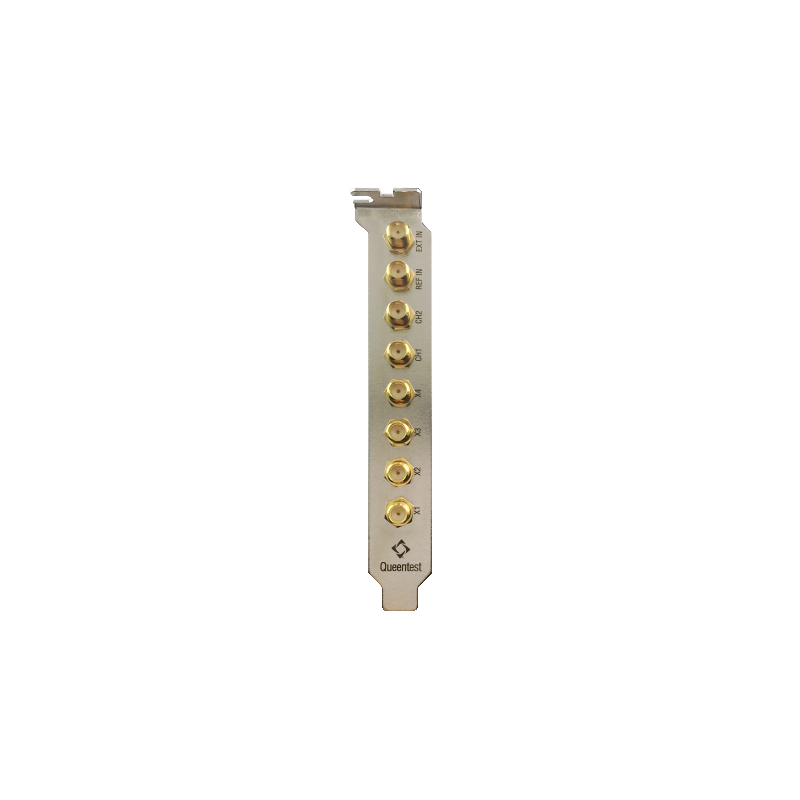

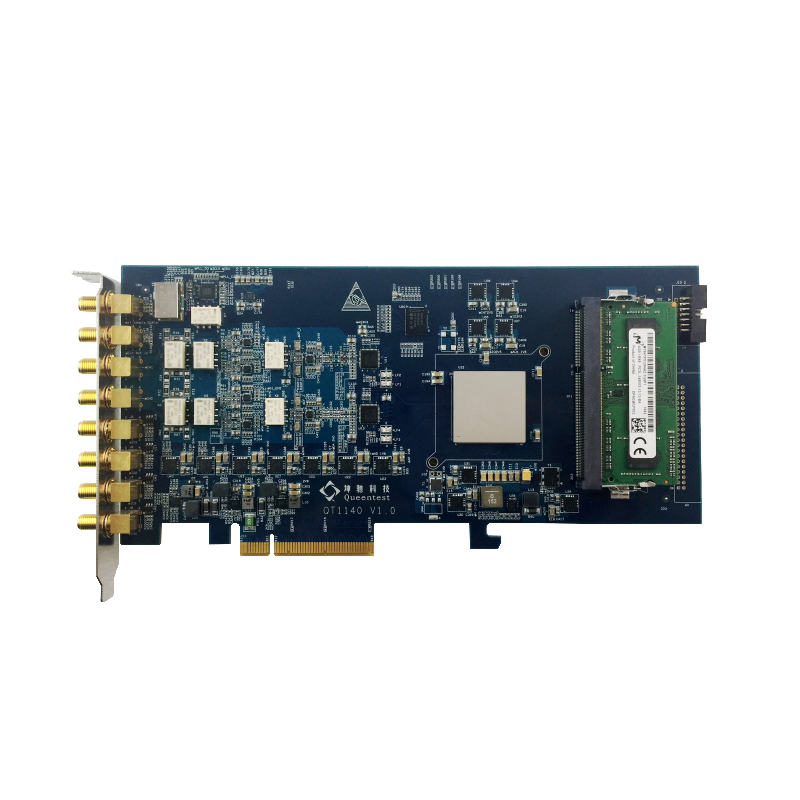

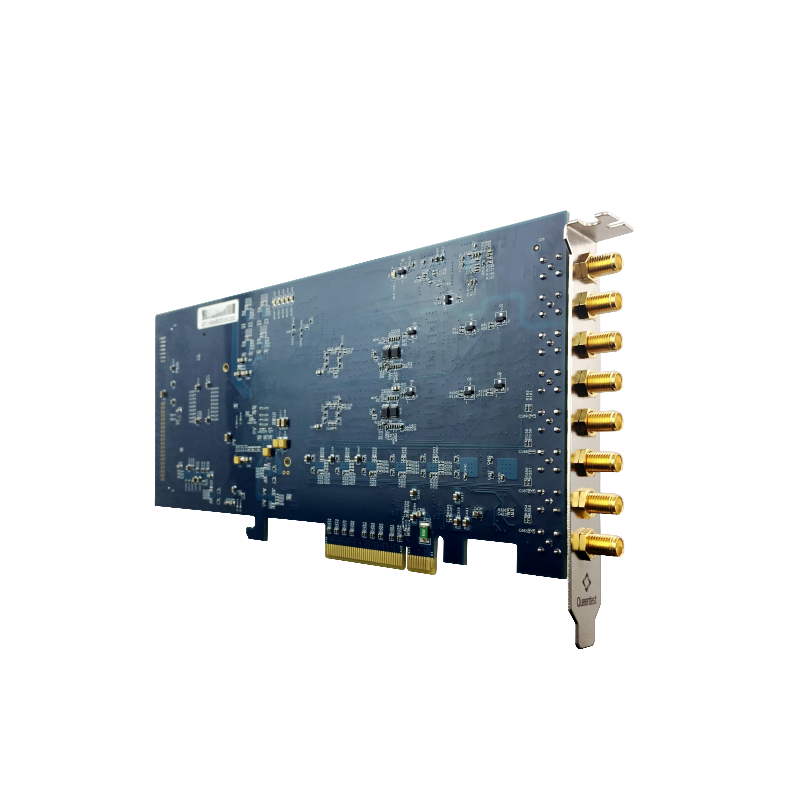

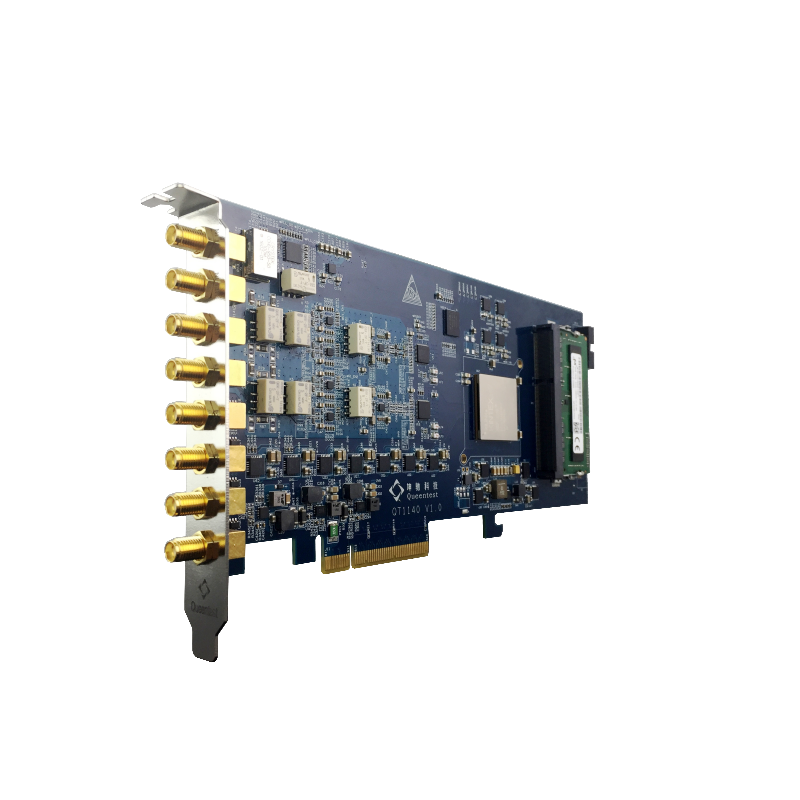

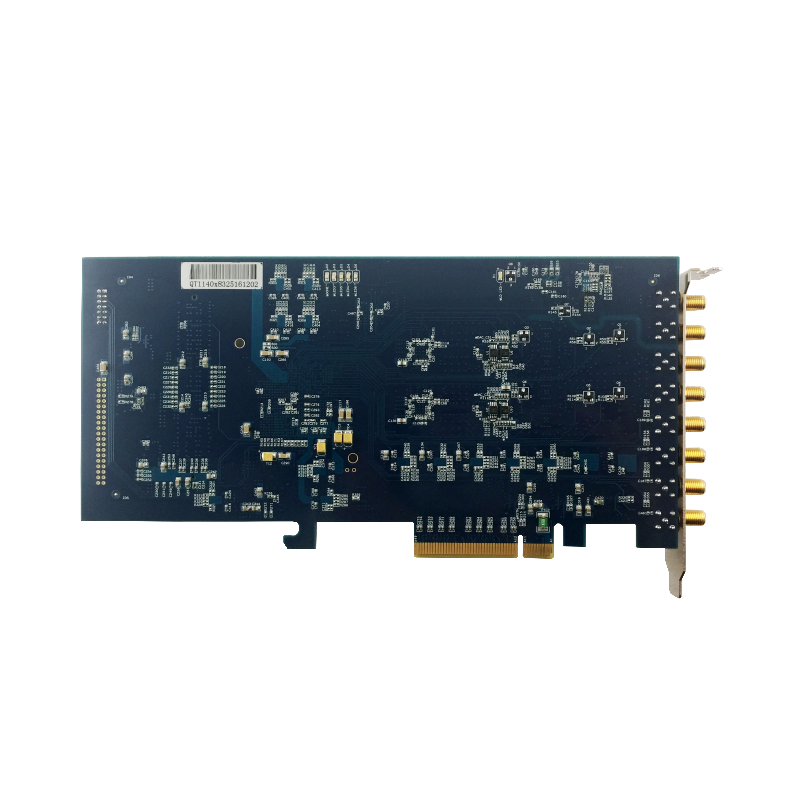

坤驰科技自主研发的QT1140是一款同时具备直流耦合程控放大器和支持单、双极性宽带信号输入的高速数据采集卡；板载FPGA具备实时信号处理能力，这些特性使QT1140成为激光雷达、光电倍增管应用以及光纤传感等领域进行信号采集和分析的理想工具。QT1140提供快速的PCI Express2.0x8数据传输接口，以灵活配置的硬件组合，获得性能、功耗和成本之间的佳平衡，尤其适合于OEM应用。

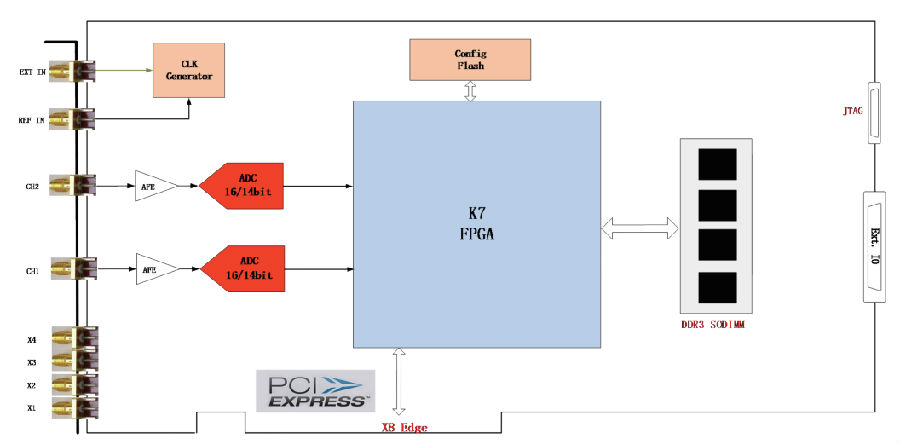

系统框图

技术规格

—— FPGA开放的高速数据采集卡

—— 支持2通道同步采集

—— 最高125MSPS采样率

—— 16bit/14bit转换精度

—— 支持交/直流耦合,50欧姆输入阻抗

—— 支持4档位程控增益控制

—— 板载4GB DDR3存储器

—— 支持外部触发输入或输出，支持高级触发功能

—— 支持多个用户自定义扩展IO

—— PCIex8 Gen2数据传输接口，连续传输率2.8GB/s

—— FPGA支持用户自定义逻辑开发

客户价值

—— 4 通道同步采集。

—— 具有板载FPGA实时信号处理能力的高速16、14bit采集卡。

—— 支持直流偏置控制，提高单、双极性高频脉冲信号采集精度；

—— 通过快速PCIe总线实时传输采集数据，针对扫描

—— 系统特别优化DMA定时上传功能。

—— 灵活的配置方案。

—— 提供开放的QTex逻辑开发平台，用户可快速集成应用模块。

—— 大容量板载存储器。

—— 缩短开发时间，加快上市速度。

—— 可定制开发的高级触发功能。

—— 可集成满足OEM领域应用的实时信号处理模块：如累加、峰值检测、DDC以及FFT等。

应用领域

—— 雷达采集系统

—— 激光雷达系统

—— 光纤传感系统

—— 光电倍增管采集系统

—— 扫描采集系统
