产品简介

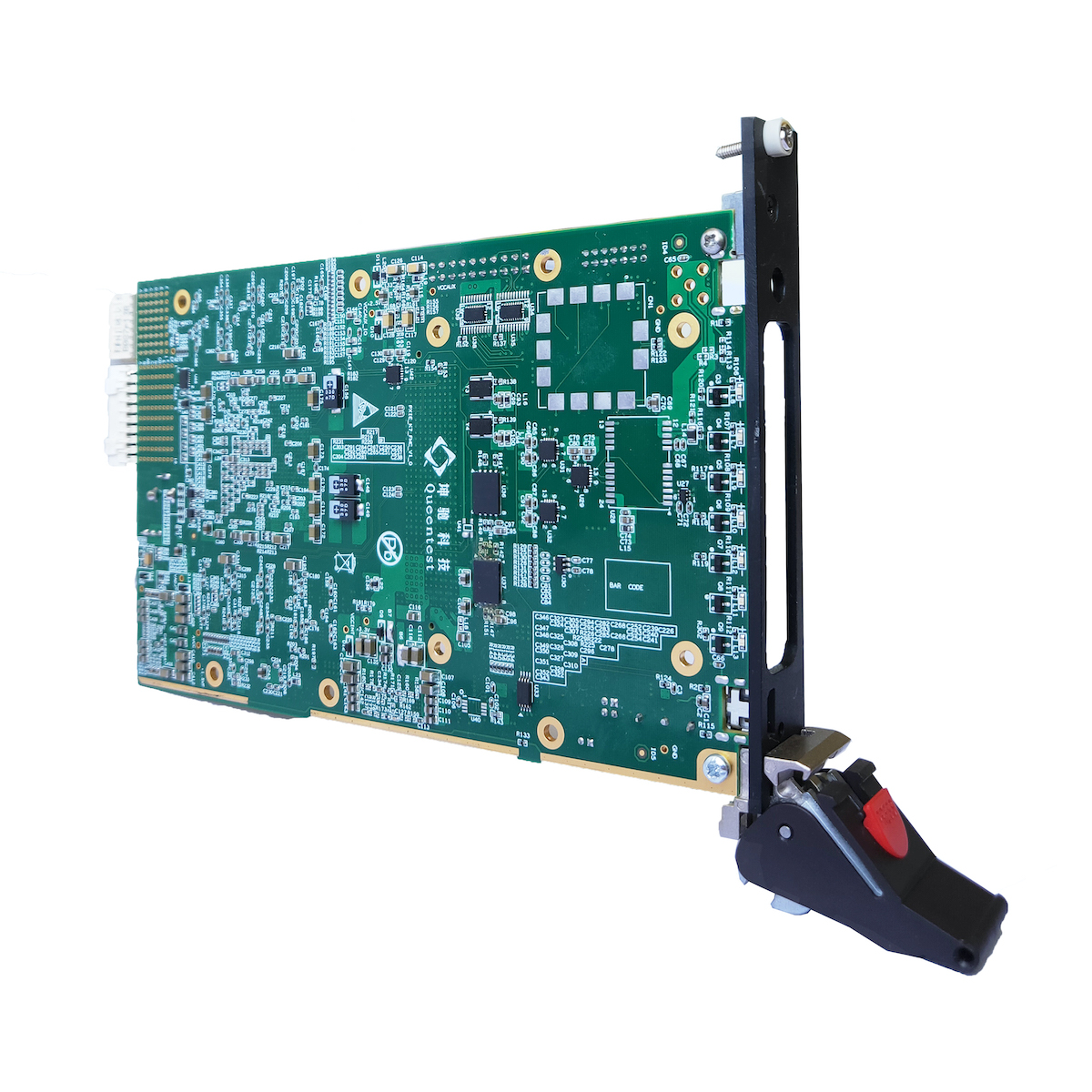

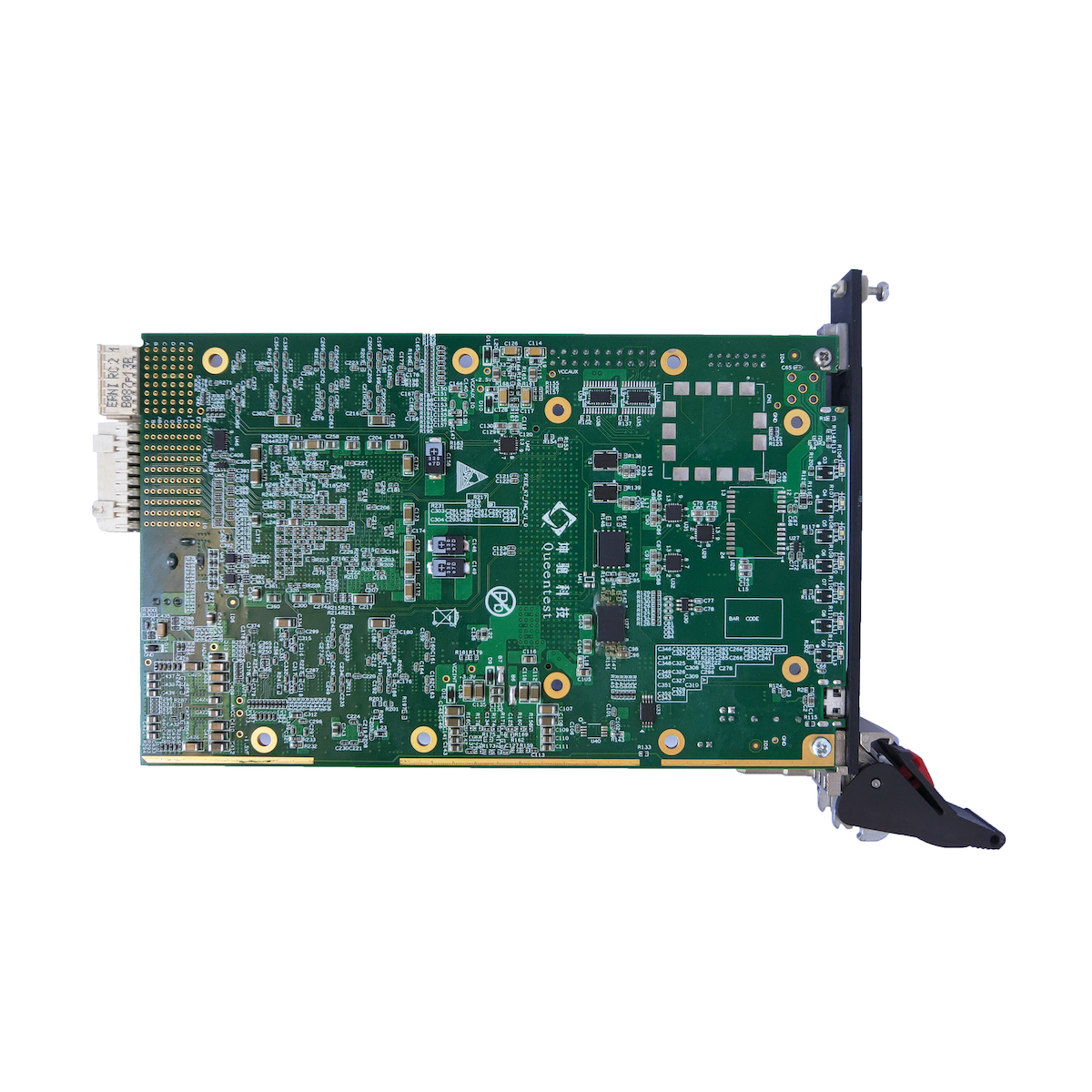

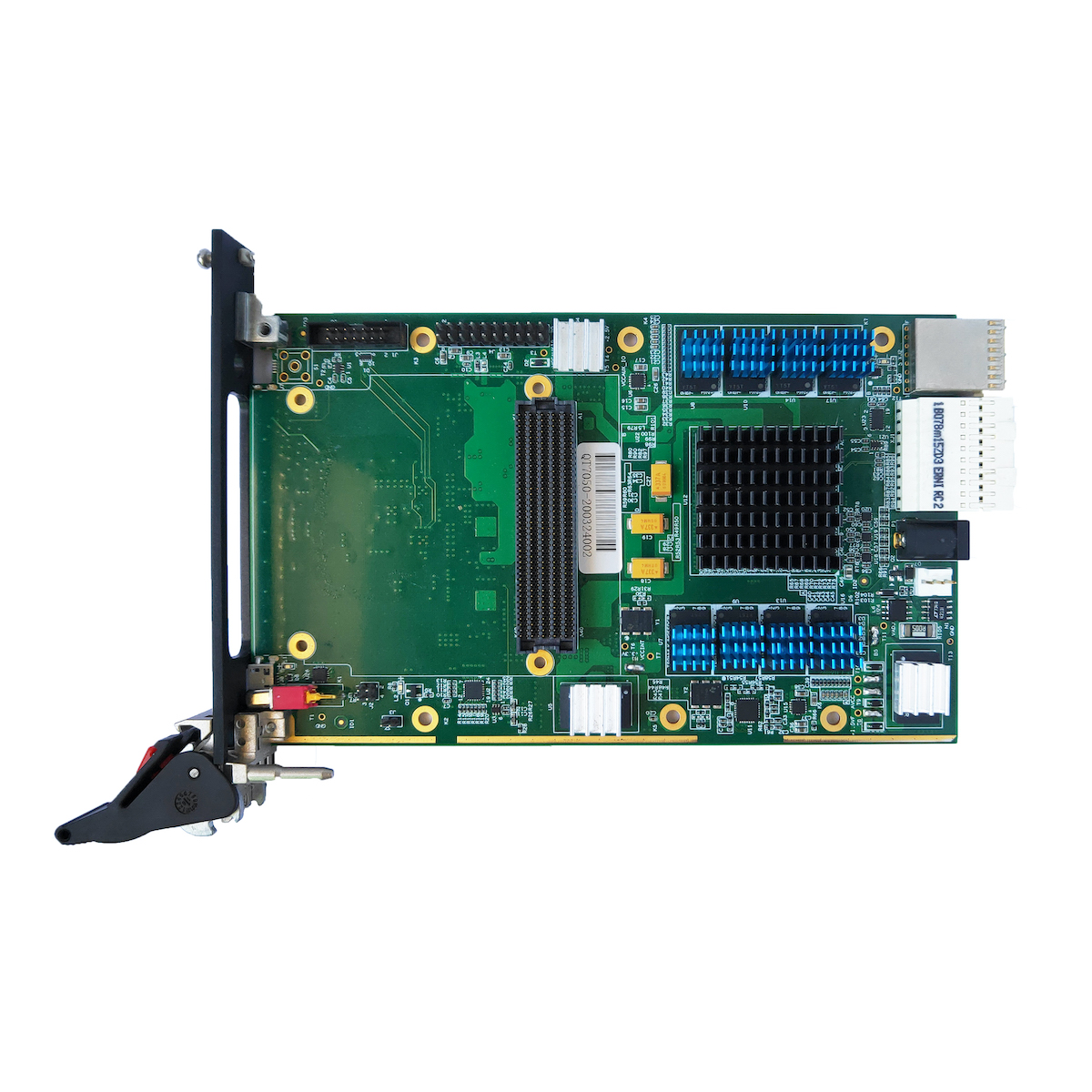

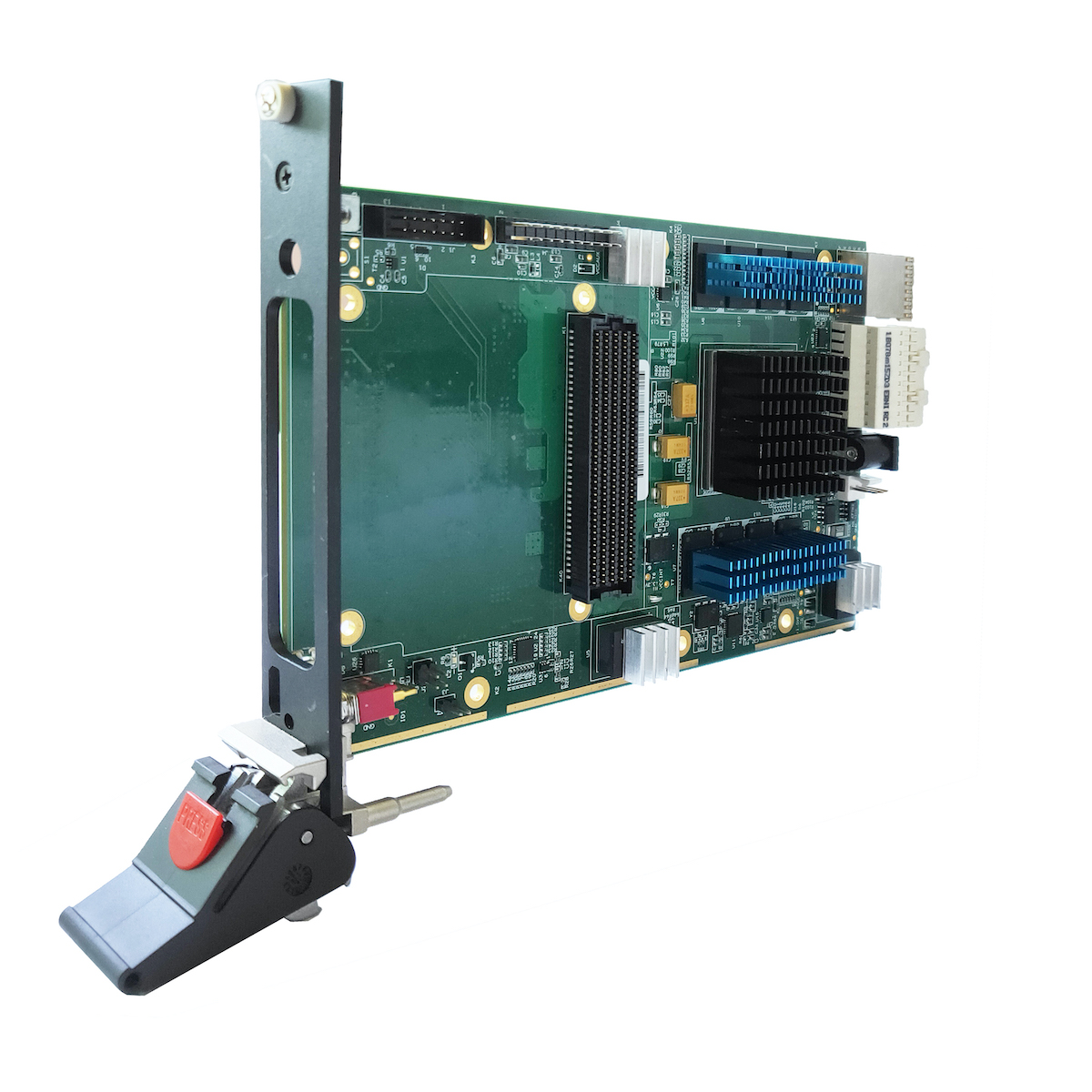

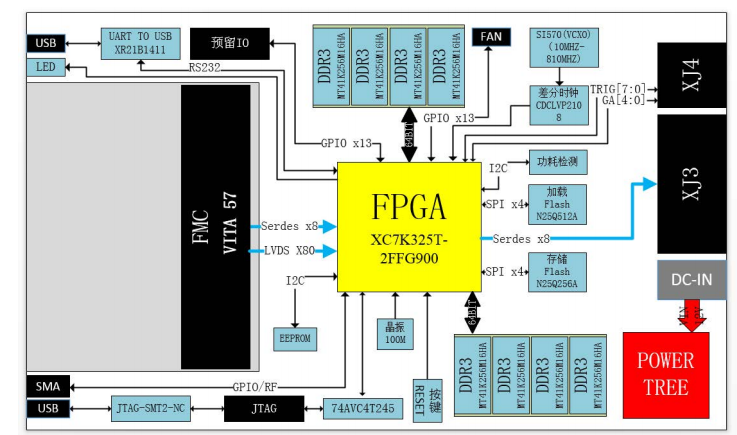

QT7050通过一个HPC的标准FMC（VITA57.1）接口向外部提供丰富、高速且可配置的数字I/O资源，包括82对高速差分线（含2对差分时钟线）、8组共16对超高速DP差分对及2对超高速差分时钟线，可以根据应用需求灵活地选择FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。同时可支持Windows，Linux上位机驱动。便于构建灵活、高效的开发及测试环境。QT7050是一款基于PXIe总线的3U通用载板，板载一个HPC形式的FMC连接器。板卡选用高性价比的Kintex-7系列FPGA处理芯片XC7K325T-FFG900，板载2组2GBDDR3 SDRAM内存，支持1个Micro USB转接UART口，1个Micro USB转JTAG或者1个14pin的插针式JTAG接口，提供1个SMA形式的GPIO或者RF输入接口，一个包含13路GPIO的扩展连接器，1个12V直流风扇接口以及一个独立的12V直流电源输入接口。QT7050通过一个HPC的标准FMC（VITA57.1）接口向外部提供丰富、高速且可配置的数字I/O资源，包括82对高速差分线（含2对差分时钟线）、8组共16对超高速DP差分对及2对超高速差分时钟线，可以根据应用需求灵活地选择FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。同时可支持Windows，Linux上位机驱动。便于构建灵活、高效的开发及测试环境。

??

主要规格

— FPGA默认为Kintex-7系列XC7K325T-FFG900，提供高性价比的丰富的逻辑资源；

— FPGA可选择XC7K410T-FFG900，逻辑资源更丰富；

— 提供FMC标准（VITA57.1）子卡接口，包括82对高速差分线（含2对差分时钟线）、8组共16对超高速DP差分对及2对超高速差分时钟线；

— 板载2组共4GB的高速DDR3存储器空间；

— 板载1个512Mb的加载SPIFlash和1个512Mb的存储SPI Flash；

— 13个可独立配置的双向用户IO；

— 1个SMA形式的GPIO接口或者GPS_PPS接口；

— 标准3U尺寸PXIe接口规范，支持x8PCIe2.0协议；

— 通用驱动库及开发程序包，支持多种操作系统。

— 12V独立电源输入接口，12V直流风扇接口，可脱离机箱调试。

应用

— FPGA信号处理

— 实时多算法处理的在线测试验证

— 测试测量快速环境搭建

— 无线、国防应用

客户价值

— 高性价比

— 缩短开发周期

— 丰富的接口与FPGA资源

— 易于二次开发

— 易于搭建
