产品简介

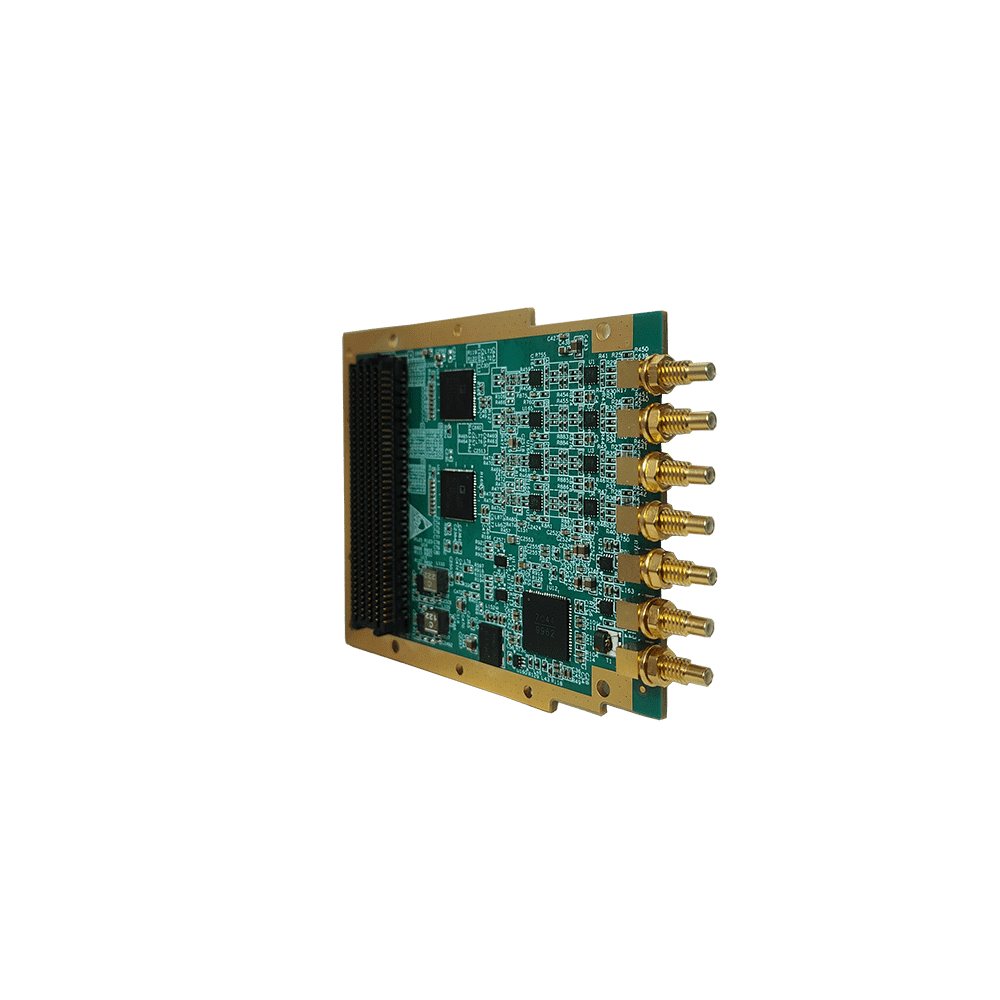

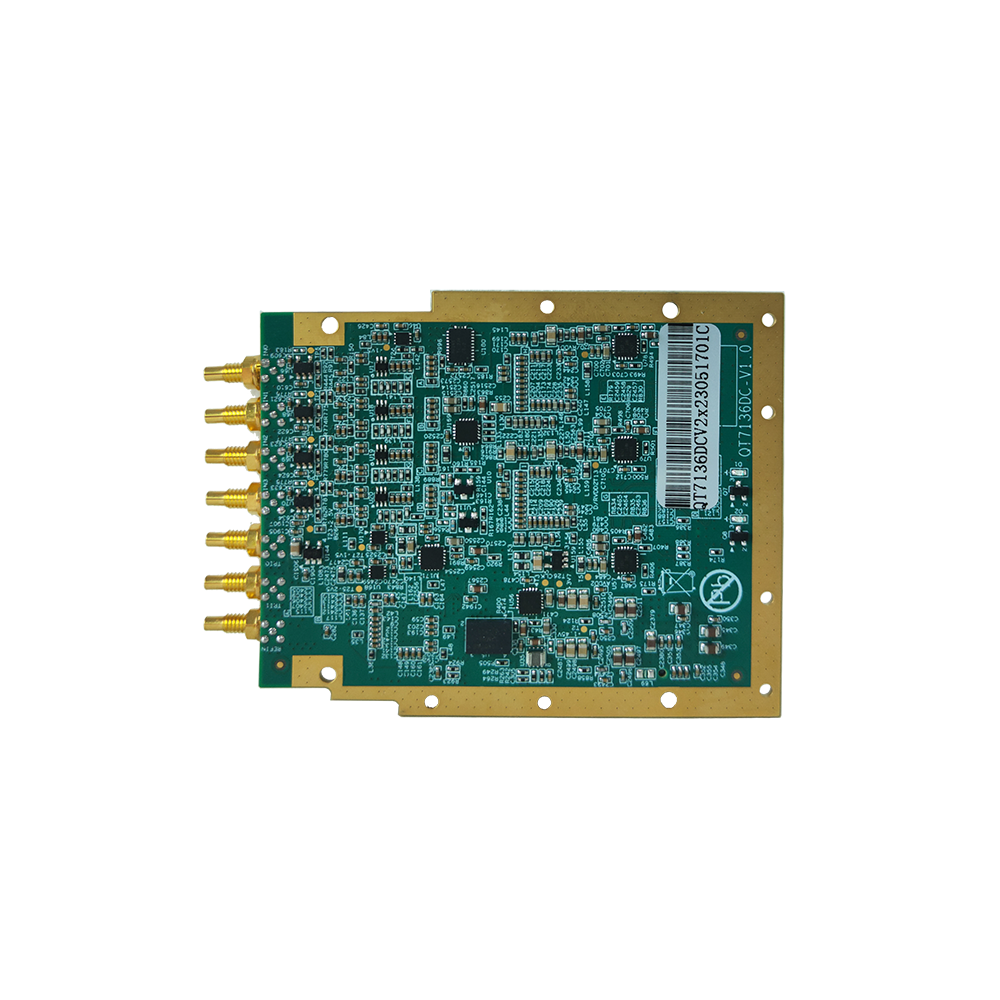

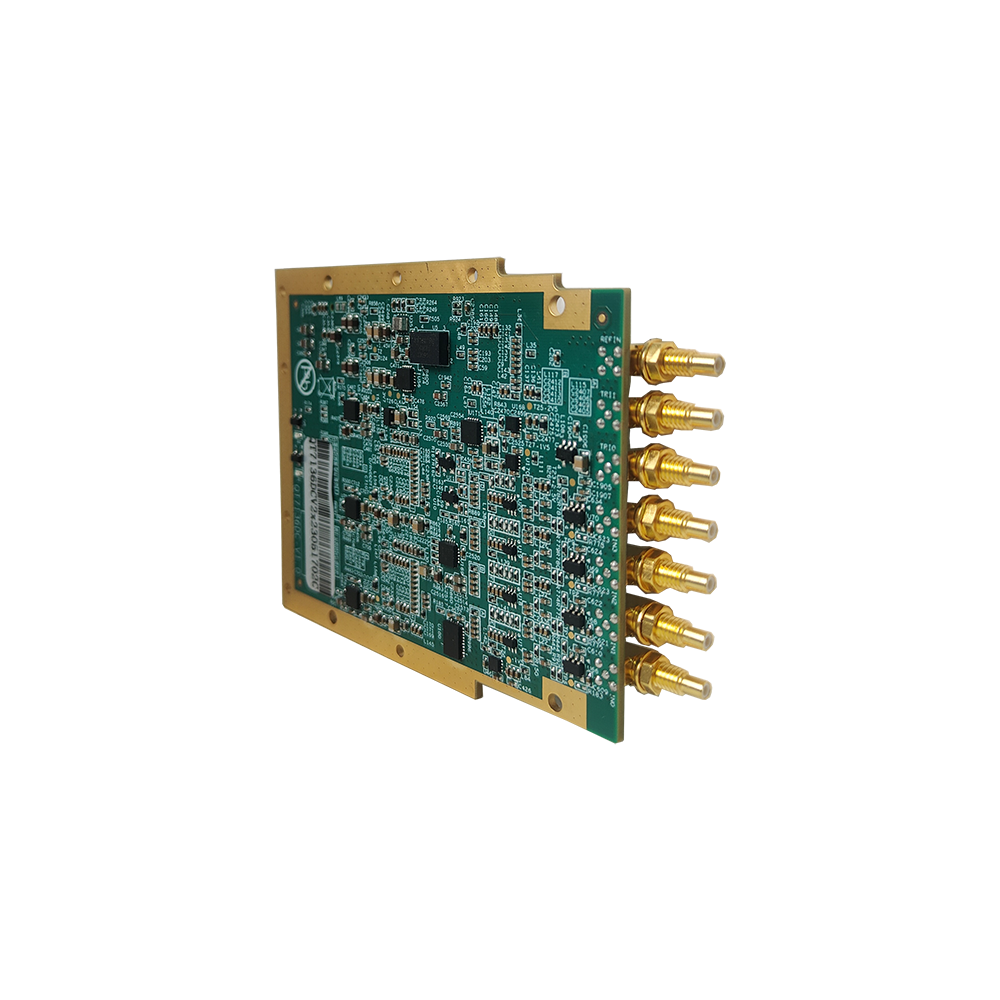

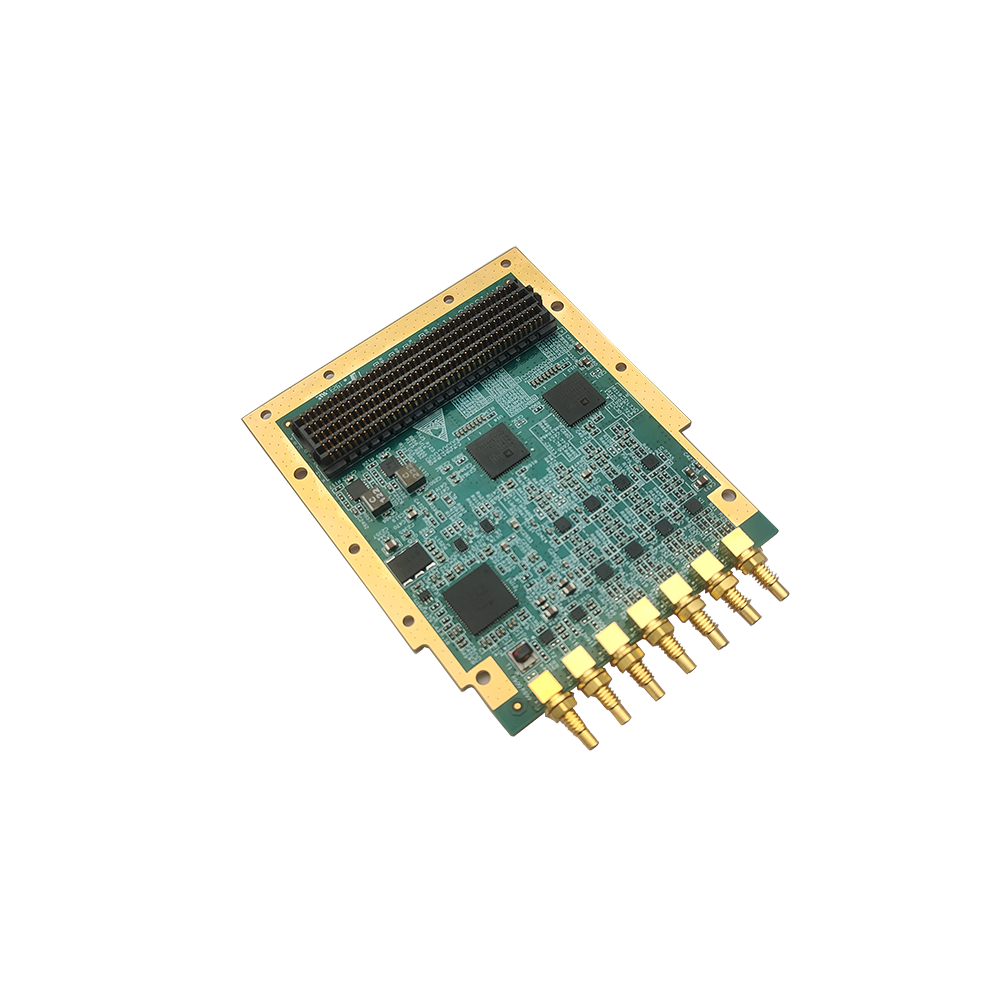

QT7136DC是一款高分辨率、高采样率的ADC FMC子板。它提供1/2/4路14位1.25GS/s的A/D通道，全功率模拟-3dB输入带宽可达500MHz。本产品是基于ADI公司AD9680BCPZ-1250模数转换芯片而设计。板卡支持外部同步/触发输入、内部同步/触发输出；时钟模式支持内部参考时钟、外部参考/采样时钟输入等多种模式，时钟选择可通过SPI总线配置实现。

QT7136DC板卡的电气与机械设计依据FMC标准(ANSI/VITA57.1)，通过一个高密度连接器（HPC）连接至FPGA载板。前面板装配了7个SSMC同轴连接器。QT7136DC支持导冷结构，可适应于坤驰的多种FPGA载板，如QT7010、QT7011、QT7020QT3011及Xilinx和Altera等通用载板，以进行高性能的数据采集与信号处理。

技术规格

—— 7个SSMC的连接器，其中4个分别为模拟信号输入1~4；一个是外部参考/采样输入信号（CLK）；一个为触发输出（TRO）；一个为触发输入(TRI)

—— 板载状态指示LED

—— 采样频率：14bit，1/2/4通道1.25GS/s

—— 带宽：全功率模拟带宽（-3dB）500MHz

—— JESD204B标准数字接口

—— 适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性

—— 散热方式：风冷或导冷

—— DC耦合输入

—— 时钟选择灵活：内部时钟、外部时钟选择可由载板控制

—— HPC高引脚数连接器

—— 工作温度：商业级0℃～+70℃，工业级-40℃～+85℃

客户价值

—— 快速交付

—— 可维护性好

—— 易于集成

—— 高速高精度选择

应用领域

—— 软件无线电
—— 宽带MIMO应用
—— 数字波束成形
—— （雷达/声纳）电子战
—— 物理实验
—— 信号智能
—— 航空航天和测试仪器

其他支持

—— 提供Verilog bit文件

—— JESD204BCore，可包括BSP
