QT7231-FMC DA 子卡
4通道,16bit,2.8GS/s更新率,DAC;全量程输出电流:13.9mA~27mA(可编程)
  • 产品咨询:李工
  • T:186 1200 3632(微信同号)
  • E:info@queentest.com
  • 服务热线:010-82894332-808
李工 码上联系

产品简介

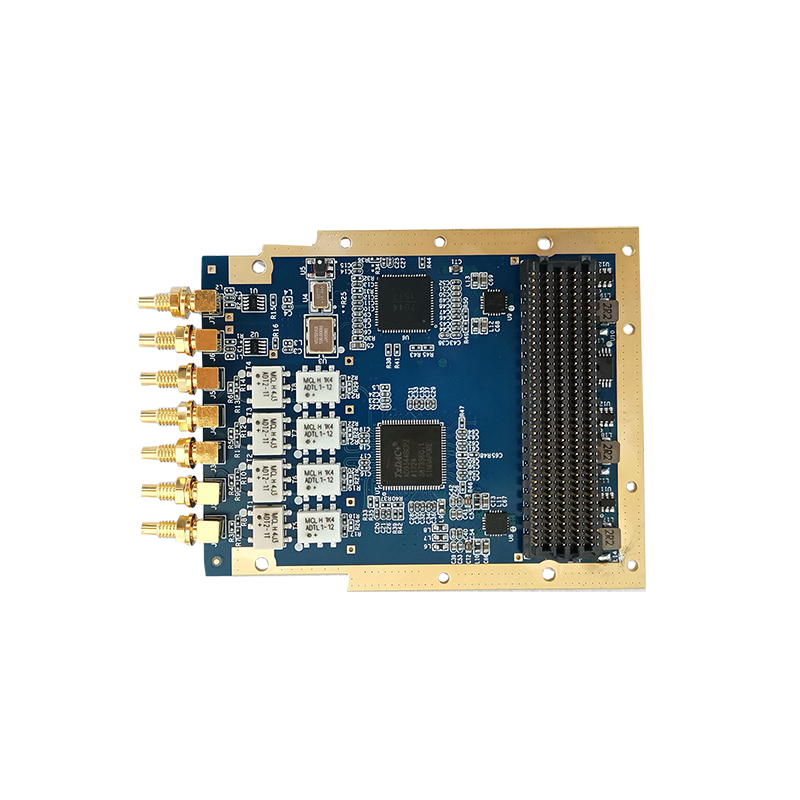

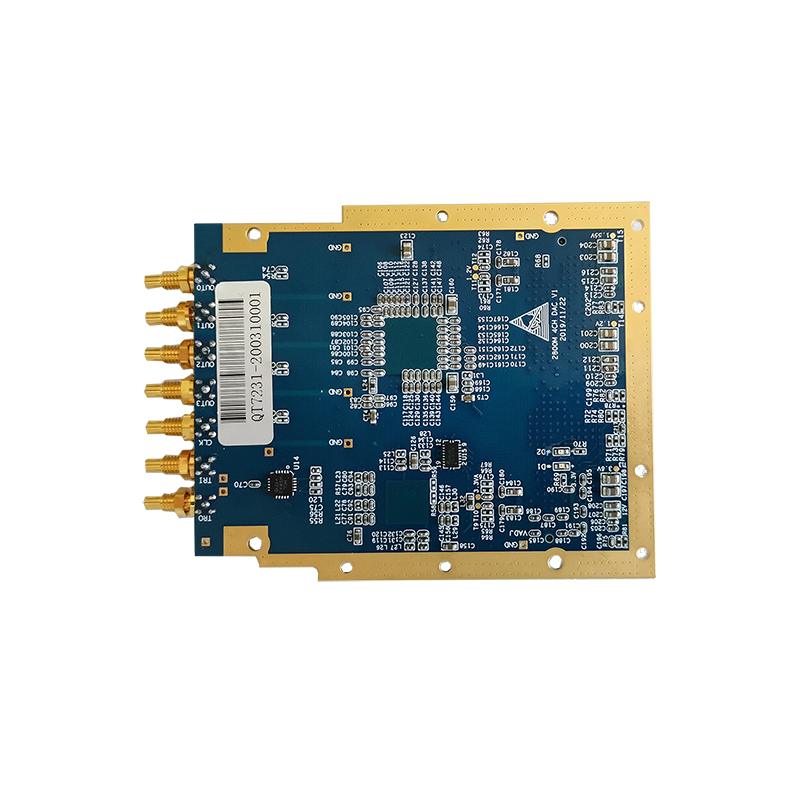

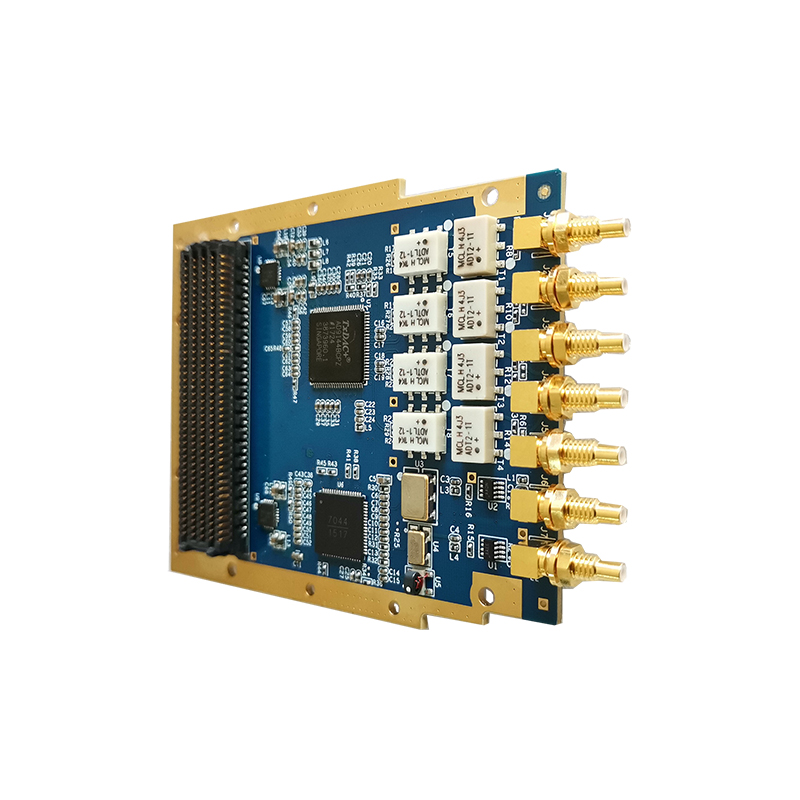

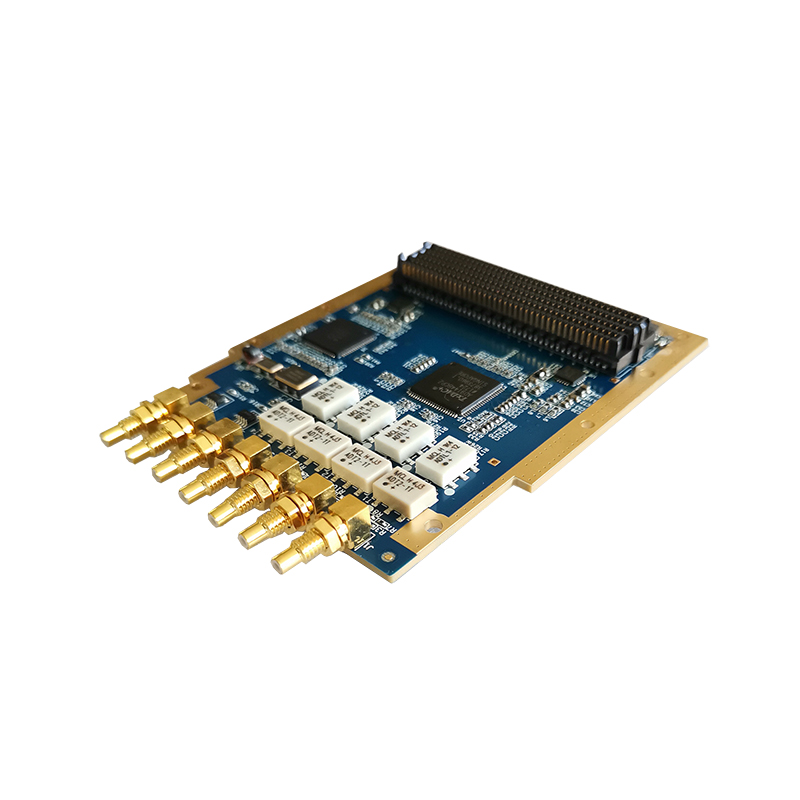

QT7231是一款转换速率最高为2.8GSPS的DAC回放板,DAC位数16bit;板卡基于ADI公的AD9144BCPZ做为DAC设计;板卡支持单独的触发输出和触发输入;DAC的时钟支持内部参考时钟、外部参考时钟、外部采样时钟三种方式;可通过SPI总线实现控制与选择。QT7231设计了风冷和导冷版本,能够满足用户在特殊环境下的使用需求。

QT7231板卡的电气与机械设计依据FMC标准(ANSI/VITA57.1),通过一个高密度连接器(HPC)连接至FPGA载板(FCC)。前面板I/O装配7个SMCC同轴连接器。可适配坤驰的多种FPGA载板,如QT70xxFPGA载板、其他第三方标准载板、及Xilinx和Altera等通用载板,以进行高带宽的数据吞吐和高性能数据处理。

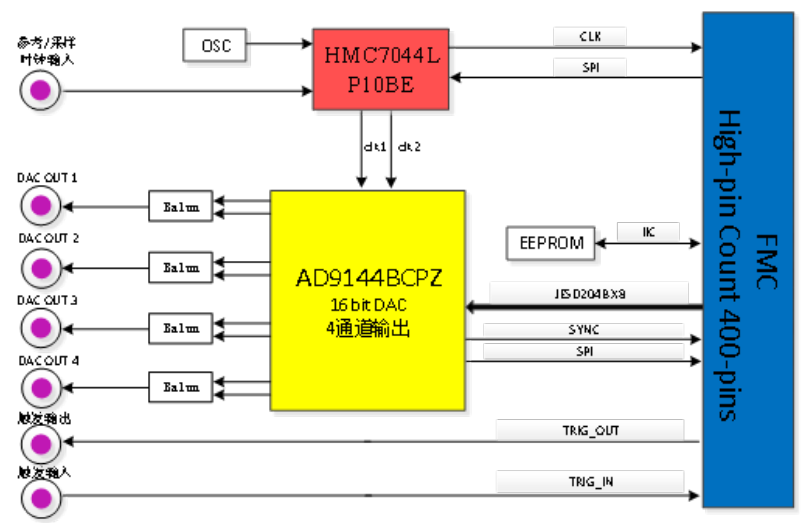

系统框图

技术规格

—— 7个SMCC的连接器,其中OUT1~OUT4为模拟信号输出1~4;REF/CLK为外部采样/参考时钟输入(可通过SPI选择);TRI_I为外部触发输入,TRI_O为FPGA给出来的触发输出信号

—— 采样频率:最高2.8GS/s,共4通道输出,16bit

—— 全量程输出电流:13.9mA~27mA(可编程)

—— 允许输出幅度范围:-250mV~+750mV

—— 适应范围:完全符合Vita57.1规范,包括结构件,子卡尺寸,面板连接器,正反面器件的限高等,大大提供了子卡的通用性和适配性

—— 多种散热方式:风冷或导冷

—— AC耦合输入
—— 内外部时钟可灵活选择
—— HPC高引脚数连接器
—— 支持JESD204B
—— 工作温度:商业级0℃~+70℃,工业级-40℃~+85℃

客户价值

—— 快速交付
—— 可维护性好
—— 易于集成
—— 高速高精度选择

应用领域

—— 软件无线电

—— 宽带 MIMO 应用

—— 数字波束成形

—— (雷达 / 声纳)电子战

—— 物理实验

—— 信号智能检测

—— 航空航天和测试仪器


其他支持

—— 提供Verilog bit文件

—— JESD204B Core

>
