产品介绍

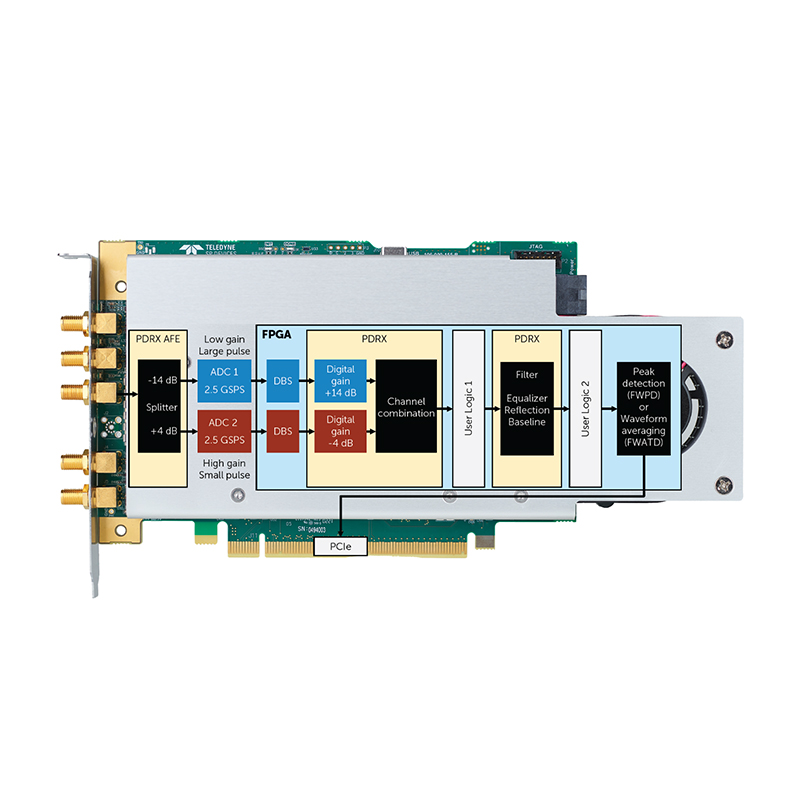

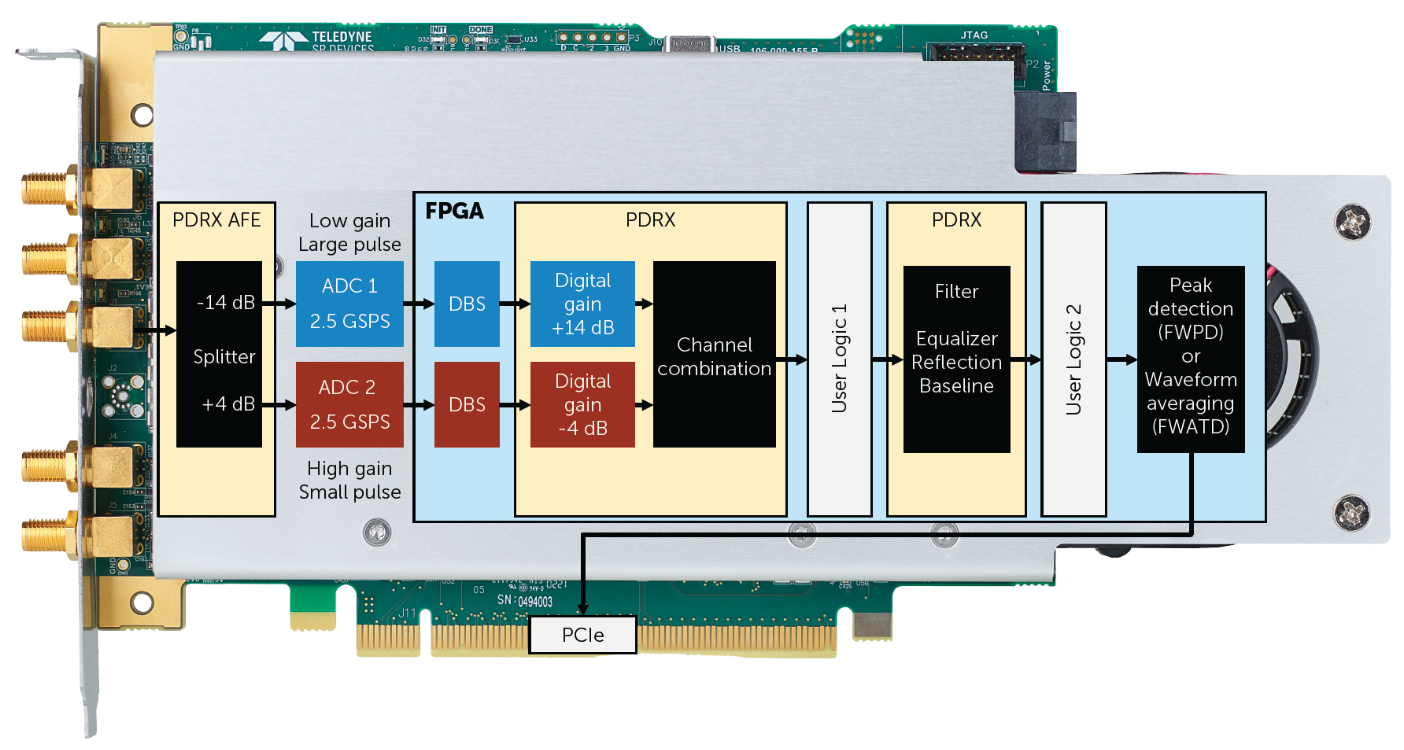

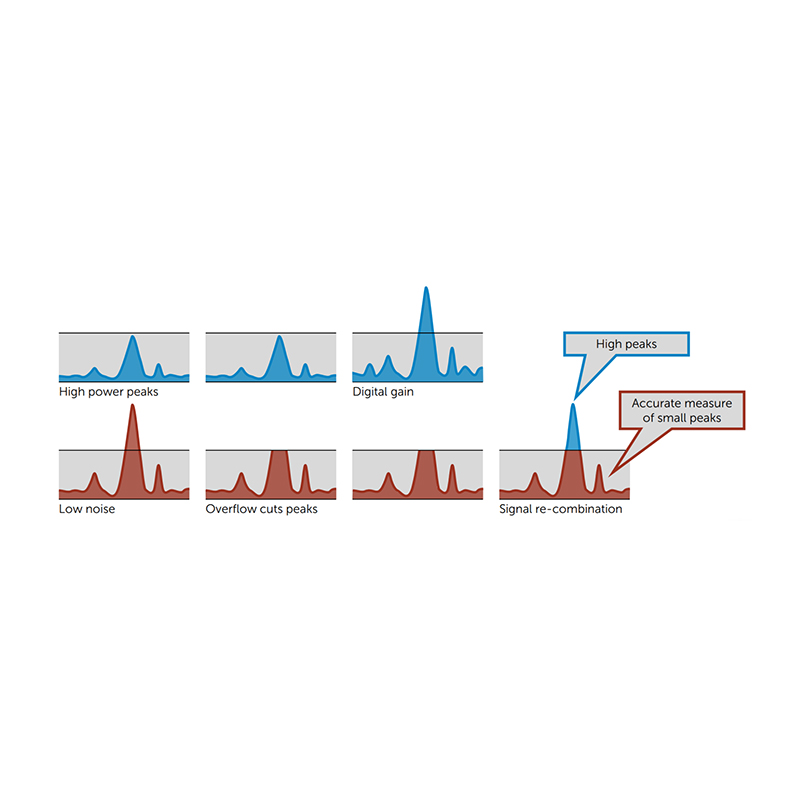

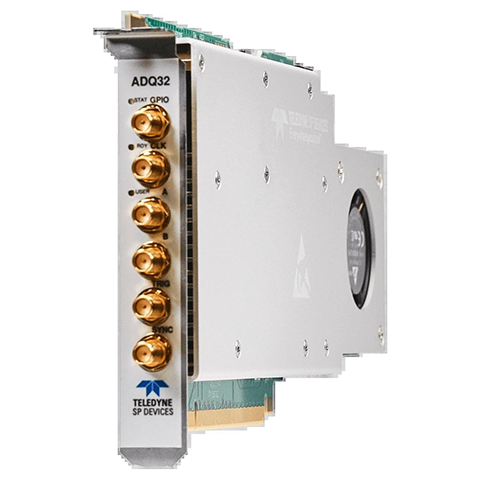

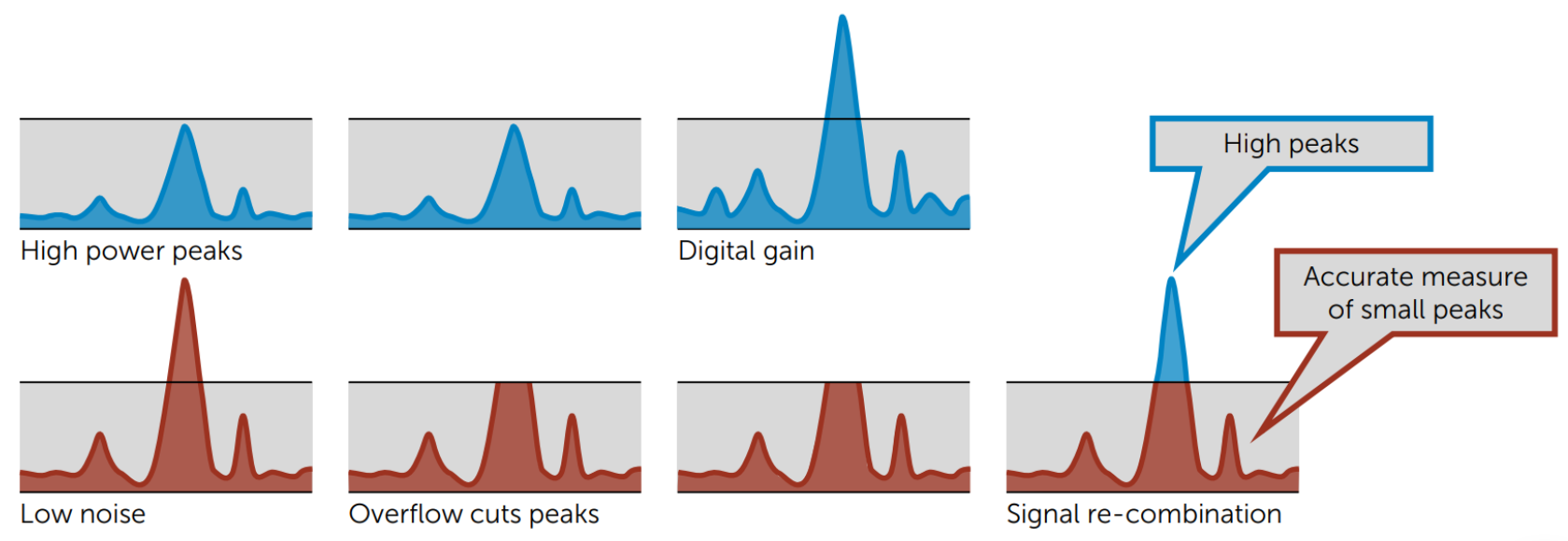

ADQ32-PDRX是一款高速数字化仪，具有扩展的脉冲数据动态范围应用和微弱信号采集的应用。微弱信号的获取质量由底层数据采集系统可达到的动态范围决定，而市售的模数转换器(adc)对此有瓶颈。具有DC耦合前端工作速度为每秒2Gsample (GSPS)的全带宽ADC通常提供大约9位有效位数(ENOB)。本文提出的脉冲检测范围扩展(PDRX)方法有助于将动态范围提高3位。 一种行之有效的方法是通过具有不同增益设置的两个通道获取输入信号。高增益通道用于放大和捕获输入信号的低幅值部分，而低增益通道用于捕获满 量程输入信号而不引起饱和。然后在板载FPGA内部应用数字增益，并将改进后的ENOB组合后输出。
更多优势
附加板载FPGA实时数字信号处理，包括:数字基线稳定器(DBS)，用于精确的温度补偿基线，作为确定峰值高度的稳定参考。脉冲检测固件(FWPD)用于数据压缩为FPGA中的峰值列表。先进的时域固件(FWATD)，用于在FPGA中通过阈值和平均波形来抑制噪声。

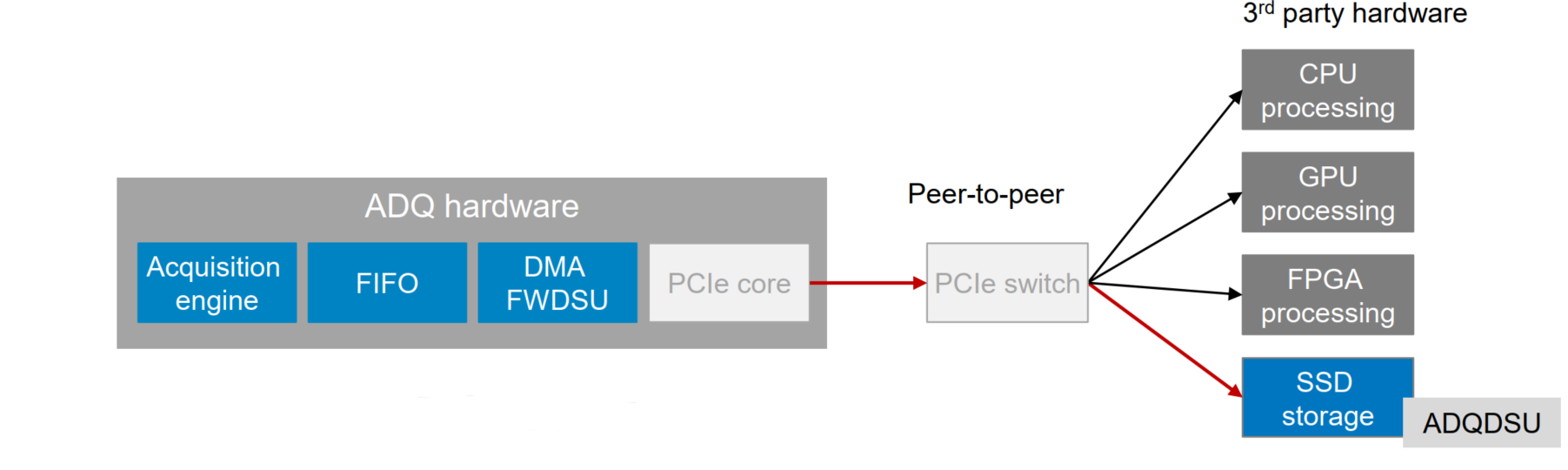

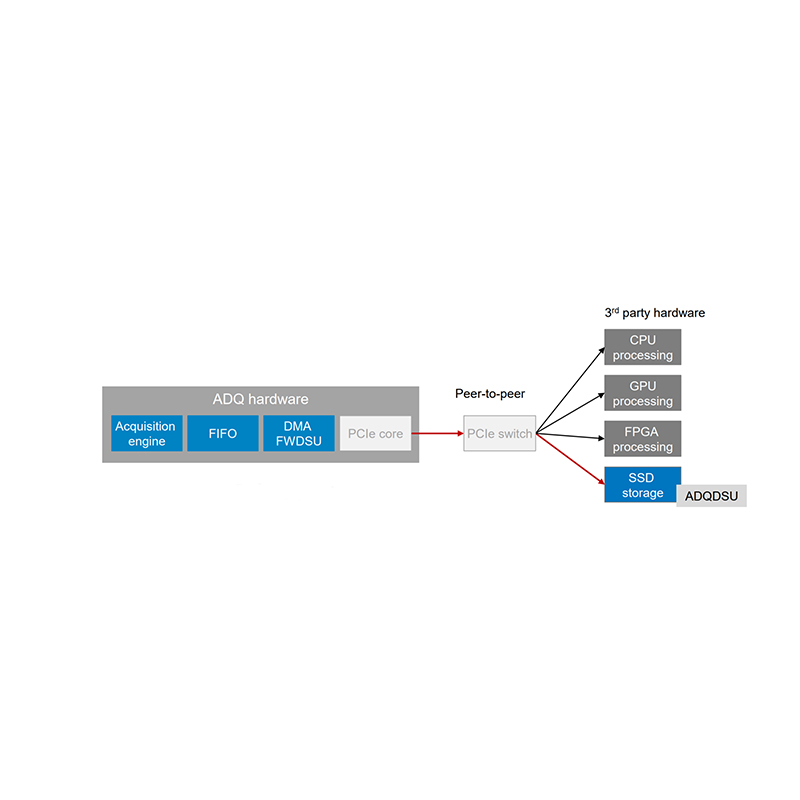

数字化仪还支持Peer to Peer(P2P)直接传输到GPU进行后处理。与需要通过主机PC的RAM复制数据的传统解决方案相比，P2P提供了巨大的优势。有了P2P, CPU和RAM都可以用于其他任务，数据可以以7GByte /s的速率在数字化仪和GPU之间直接传输。
另外，并非所有系统都需要实时/快速数据处理。实验类的需求，比如机载激光雷达或雷达系统、电磁信号侦察等，进行长途飞行以覆盖大面积的地理区域。在这些系统中，实时处理信号并不重要，而是需要将大量的原始实验数据记录并存储，以供后续的离线处理和分析或者重构。
传统的高速存储/记录可实现的性能在很大程度上取决于系统和主机PC的工作负载。传输速率可能变化很大，因此解决方案不是很健壮。对于这种类型的系统，速率通常限制在1到4 GByte/s之间。基于Peer to Peer(P2P)技术，我们可以实现数字化仪和存储板直接直接数据传输，不经过上位机CPU和内存，保障了长时间的传输稳定性。（高速信号采集高速存储系统方案，请联系坤驰科技获取！）
