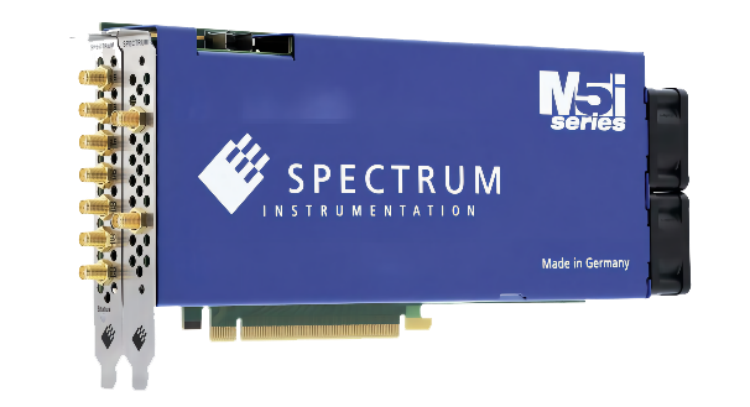

高速数字化仪-M5i.33xx-x16系列

  • 产品分类:直流耦合数字化仪/示波器
  • 产品简介:高精度、高采样率、高带宽;单通道6.4GS/s双通道3.2GS/s,精度12bit,带宽2GHz,DC耦合,可变量程;PCIex16 Gen3.0。
  • 订购热线:400-000-4026

产品简述

  高性能的M5i.33xx系列高速数据采集卡,提供了结合高精度、高采样率、高带宽和业内最快流盘速度的数字化仪指标。

  一个高速采集系统可以选择6.4GS/s和12bit精度的连续数据流模式至CPU或GPU。M5i系列是基于Spectrum全系列通用的API和相同软件接口。

  该系列包含2个型号,分别是单通道6.4GS/s 双通道3.2GS/s,以及单通道3.2GS/s,精度都是12bit,带宽2GHz。接口采用PCIe 3.0架构,实现12.8 GByte/s的传输速度,最大的满足数据采集存储的要求。同时也考虑到高速采集卡对散热的要求,也针对性的设计的散热接口,保证了该采集卡能长期稳定的运行。

  灵活的触发模式以及前端的增益调整,使得该系列可以捕获最为复杂与稀有的事件。采集模式包括快速触发、带时间戳的分段存储模式。



主要规格

  •  6.4 GS/s 1通道

  •  3.2 GS/s 2通道

  •  高达 2 GHz带宽

  •  PCI Expressx16 Gen3接口,传输速度12.8GByte/s

  •  所有通道同步采集

  •  4个输入范围: ±200 mV 到 ±2.5 V

  •  4GByte板载内存,16GByte板载内存可选

  •  窗口触发、预触发、OR/AND触发

  • 特点: 单点采集、流模式、 多记录模式、门采样、ABA模式和时间戳

  •  数据能直接到GPU

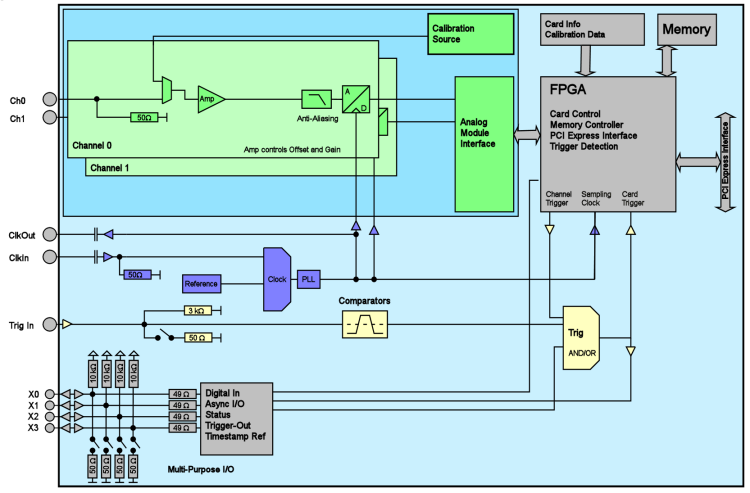

原理框图

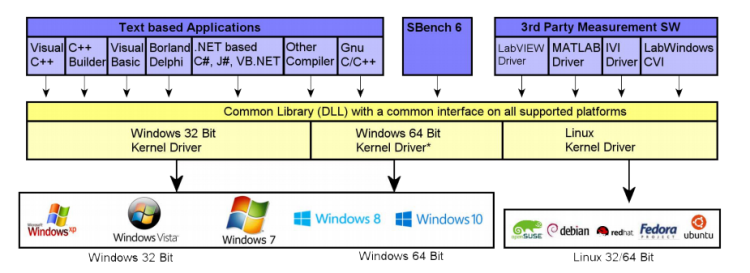

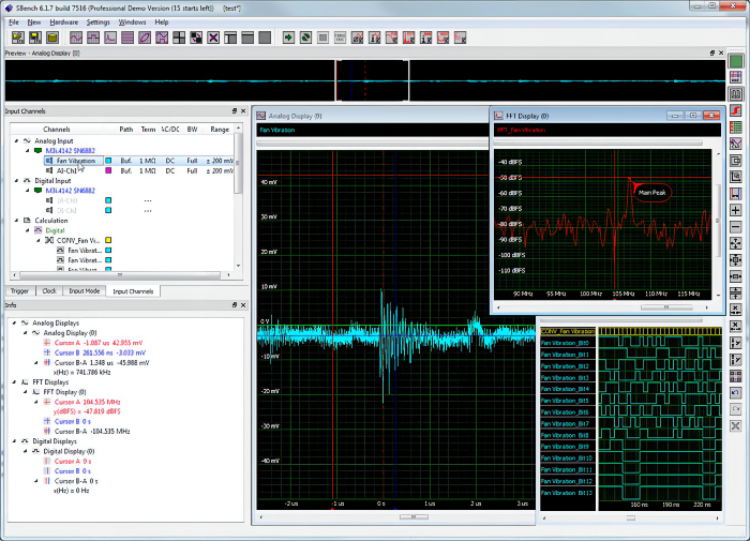

软件界面

  对于自己编程的用户来说,可以使用成熟的的驱动器(适用于Windows和Linux系统)。M5i系列提供了一组编程示例来演示板卡主要信号捕获功能。同时广泛支持包括C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和 Delphi的编程环境。


订货信息



型号

1通道

2通道

M5i.3337-x16

6.4 GS/s

3.2 GS/s

M5i.3330-x16

3.2 GS/s
