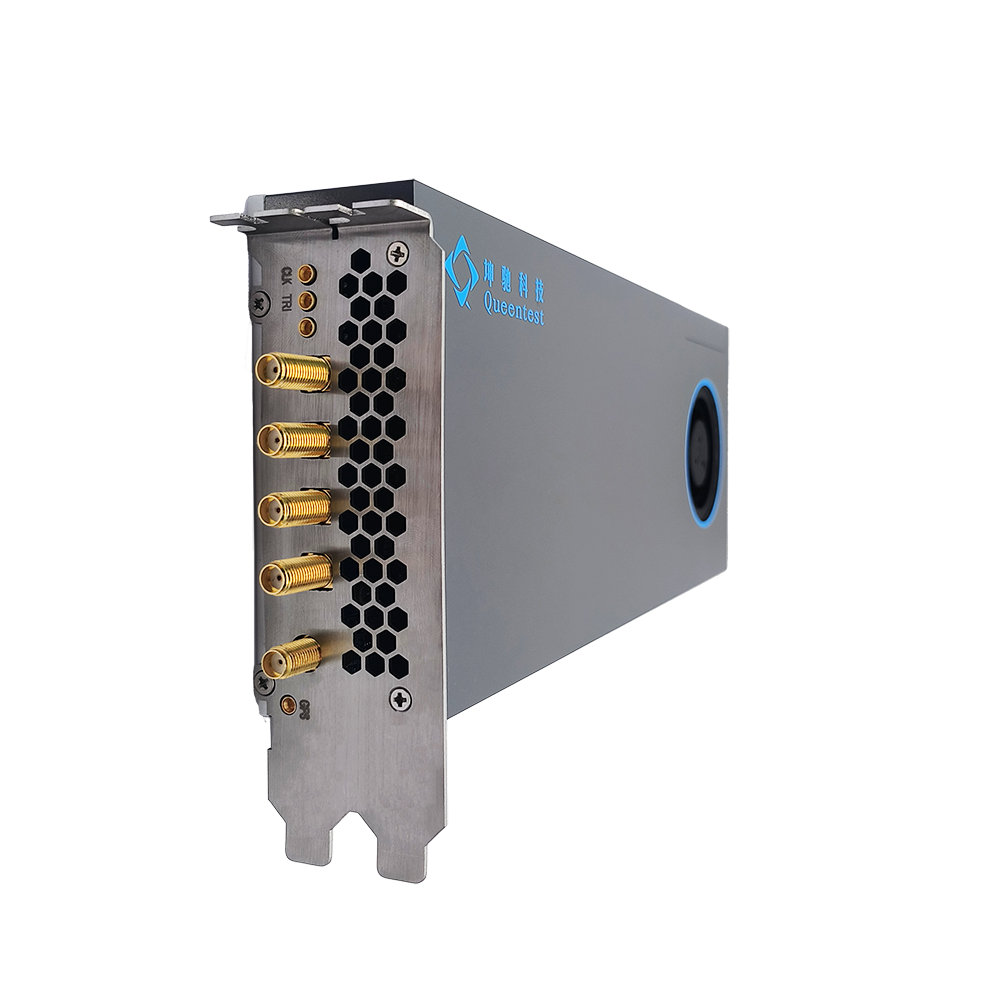

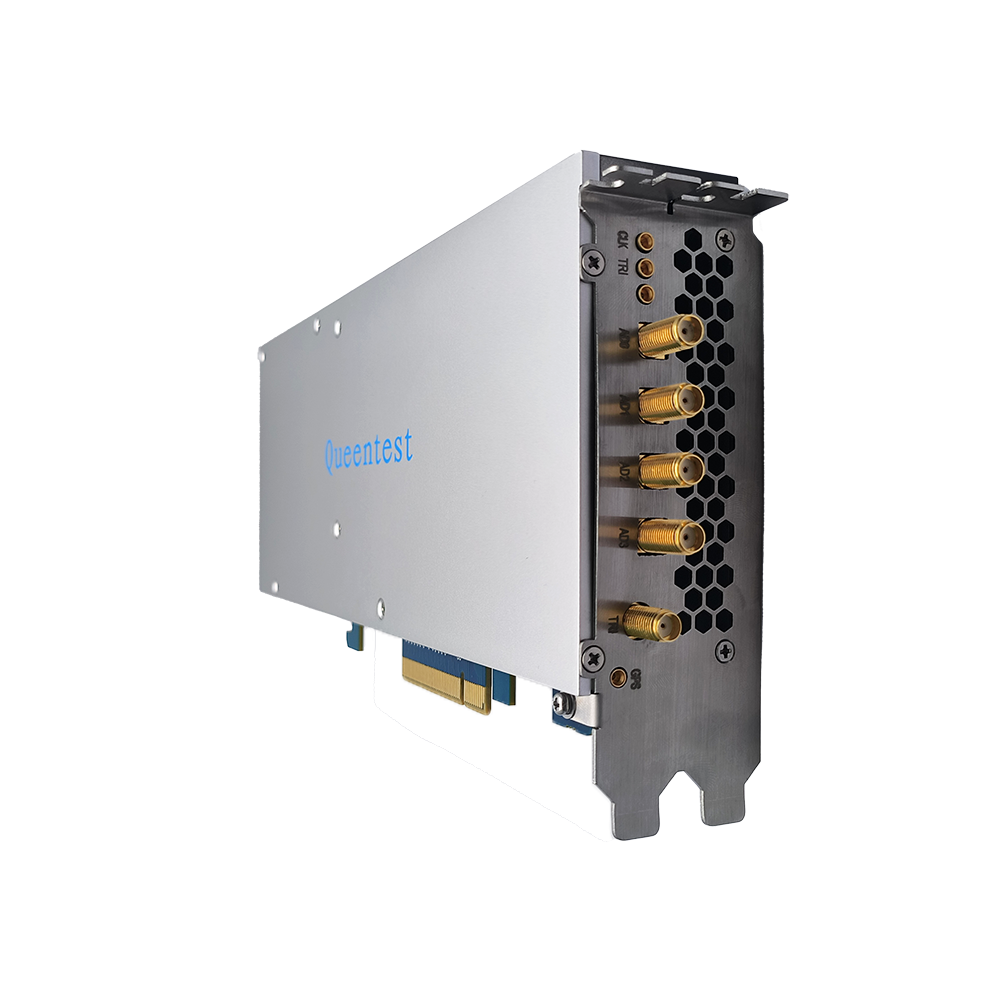

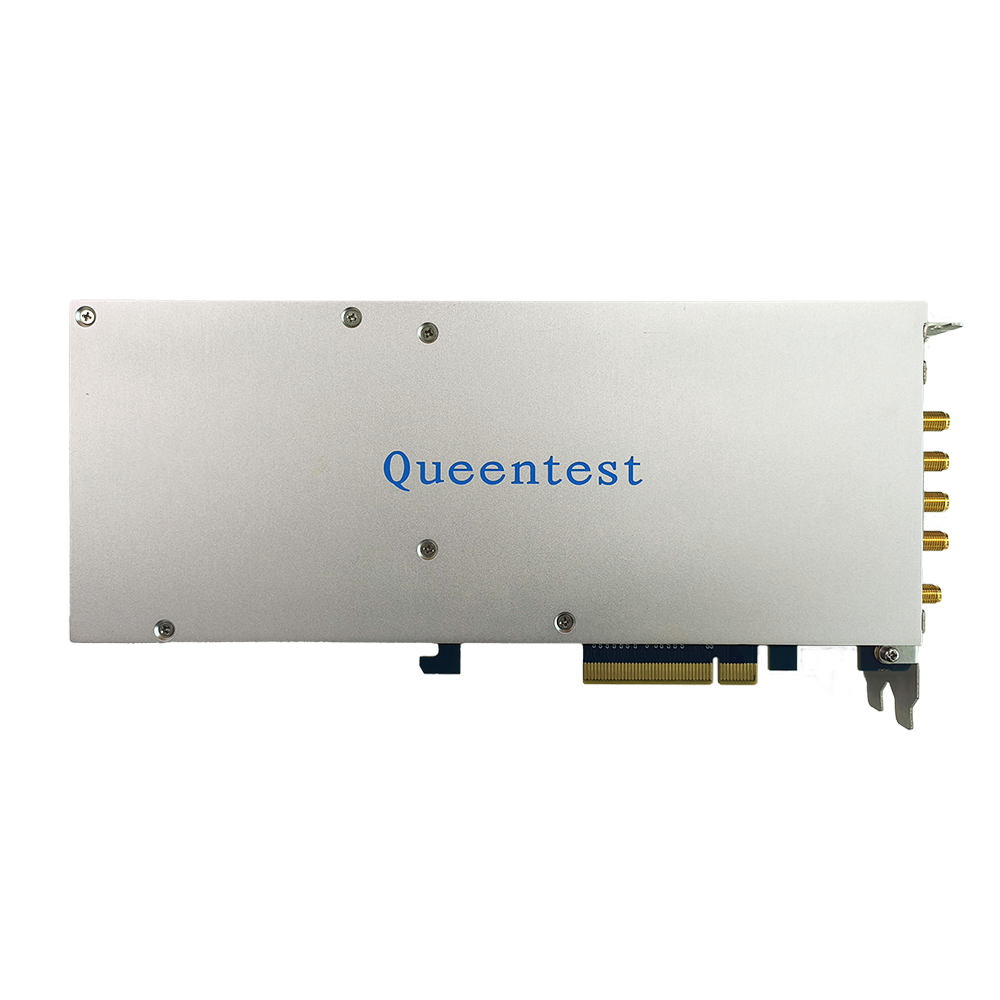

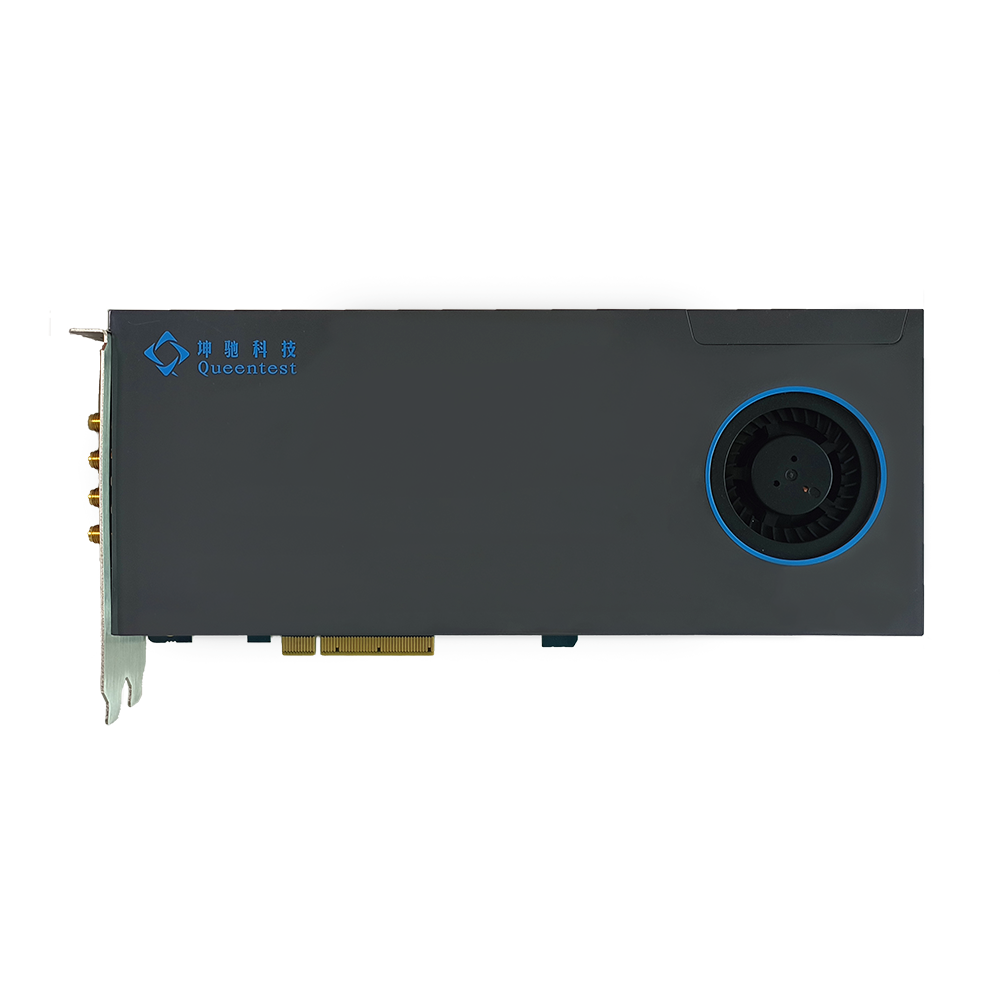

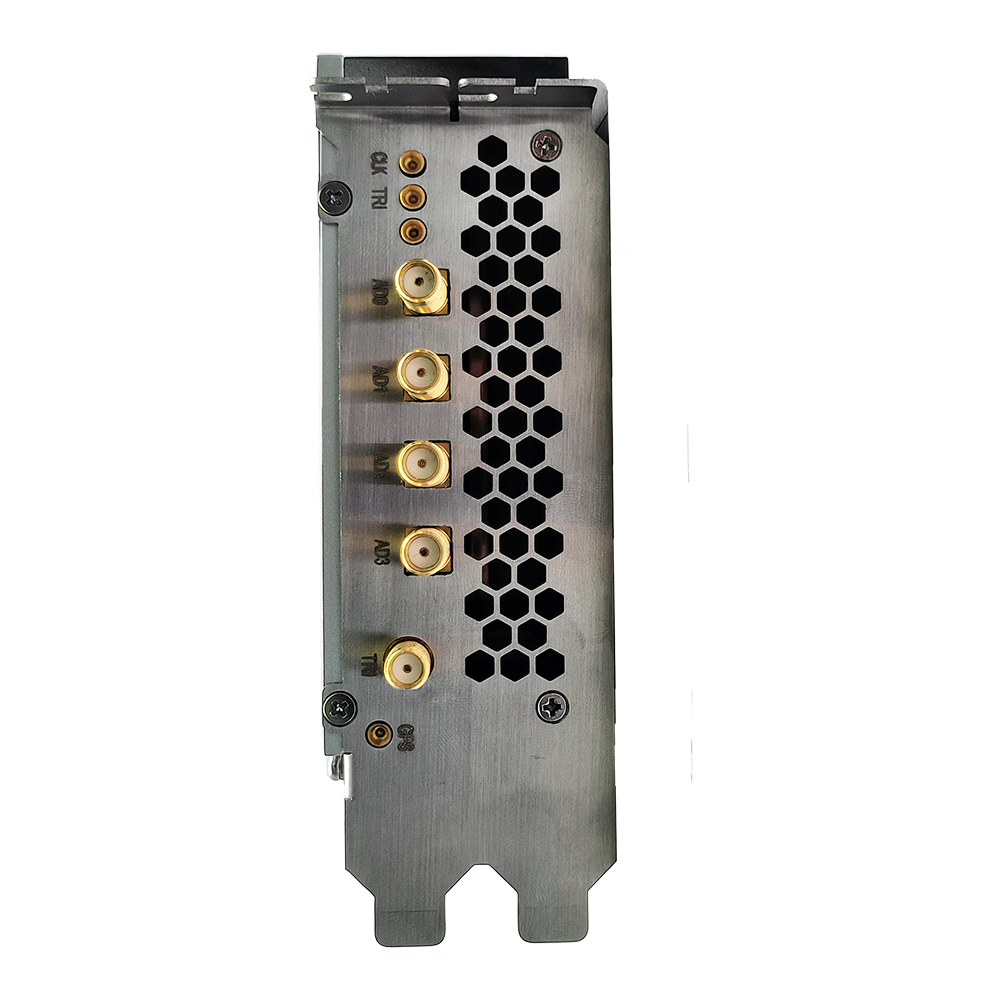

产品简介
坤驰科技自主研发的QT1146是一款同时具备直流耦合程控放大器和支持单、双极性宽带信号输入的高速数据采集卡;板载FPGA具备实时信号处理能力,这些特性使QT1146成为激光雷达、光纤传感等光电类应用领域进行信号采集和分析的理想工具。QT1146提供快速的PCI Express 3.0 x8数据传输接口,以及灵活配置的硬件组合,获得性能、功耗和成本之间的最佳平衡,尤其适合于OEM应用。
![59 59](/uploadfiles/pictures/product/20240408141021_0676.png)

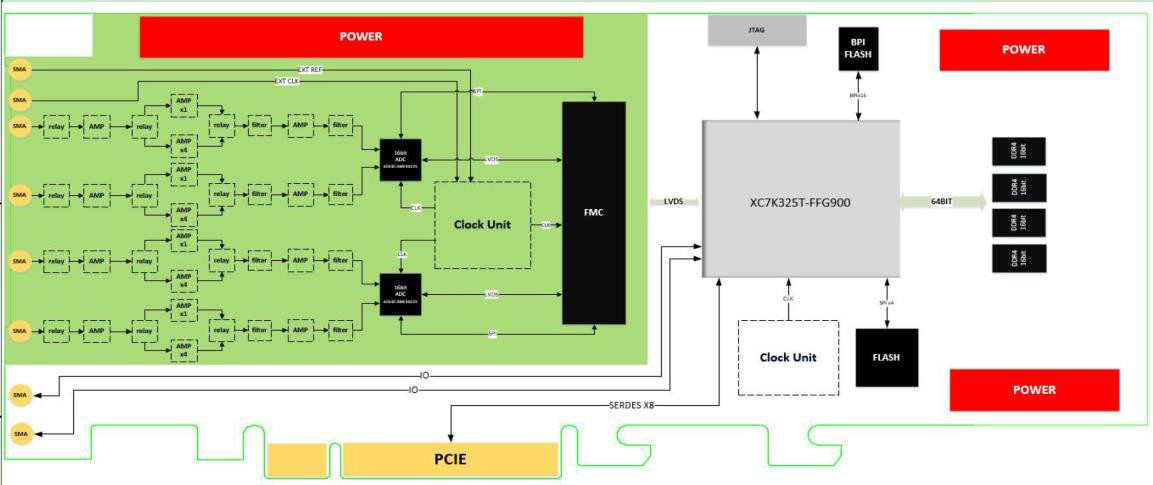

系统框图
技术规格
——支持2/4通道同步采集
——最高1GSPS采样率
——14bit转换精度
——支持直流耦合,50欧姆输入阻抗
——挡位:程控±25mV至±2.5V
——板载4GB DDR3存储器
——PCIe x8 Gen3数据传输接口, 连续传输率大于 5.5GB/s
客户价值
——兼顾微弱信号和大动态范围信号采集
——板载FPGA可定制集成实时信号处理模块:如累加、峰值检测、FFT、数字滤波等
——支持直流偏置控制,提高单、双极性高频脉冲信号采集精度
——灵活的配置方案
——大容量板载存储器
——缩短开发时间,加快上市速度
——可定制开发的高级触发功能
——可集成满足OEM领域应用的实时信号处理模块:如累加、峰值检测、及FFT等
应用领域
——各类光电应用:激光雷达、光纤传感
——超声成像/NDT
——雷电监测
——医疗成像
——瞬态信号采集
软件支持
Windows 设备驱动
QT1146提供64位windows10及Linux设备驱动程序。可以使用Visual C++,Visual Studio 201x进行二次开发。

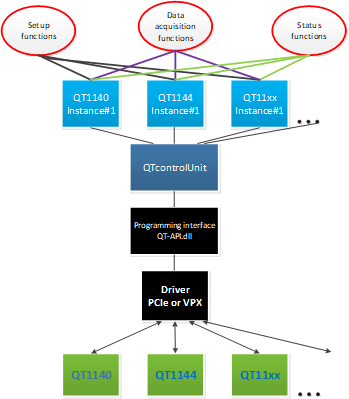

软件架构为:
![60 60](/uploadfiles/pictures/product/20240408142345_6867.png)
示波软件

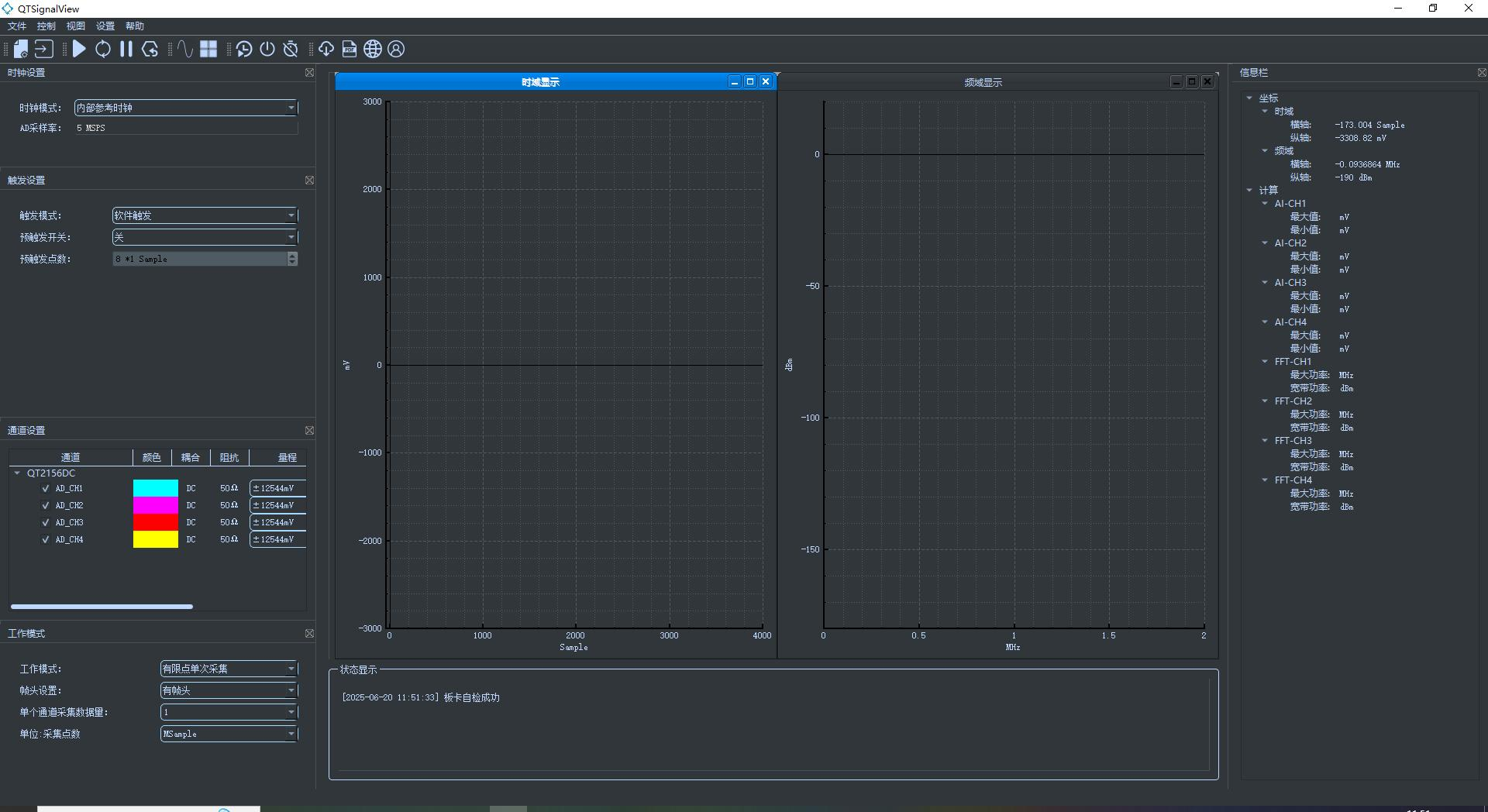

示波软件QT Signal View运行即可开始进行测量,无需编程。它集成硬件设置、数据显示、示波器、瞬态记录、分析和保存数据等功能,并在易于使用的统一界面下完成以上所有功能。

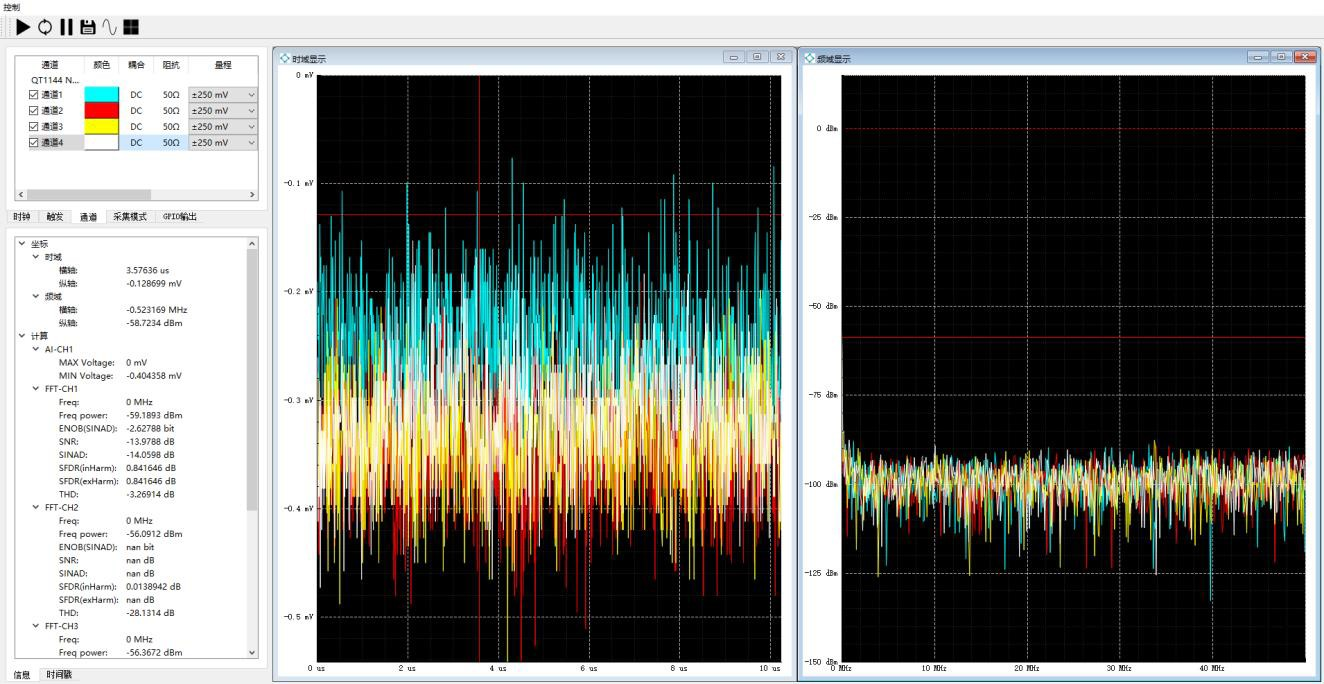

左侧为参数设置窗口,右侧为时域显示和频域显示界面,分别可以对每个通道进行数据解析(最值计算、FFT 绘制和参数计算),可对波形数据进行处理,可导出原始信号数据。
![61 61](/uploadfiles/pictures/product/20240408142446_1401.png)
