产品简介

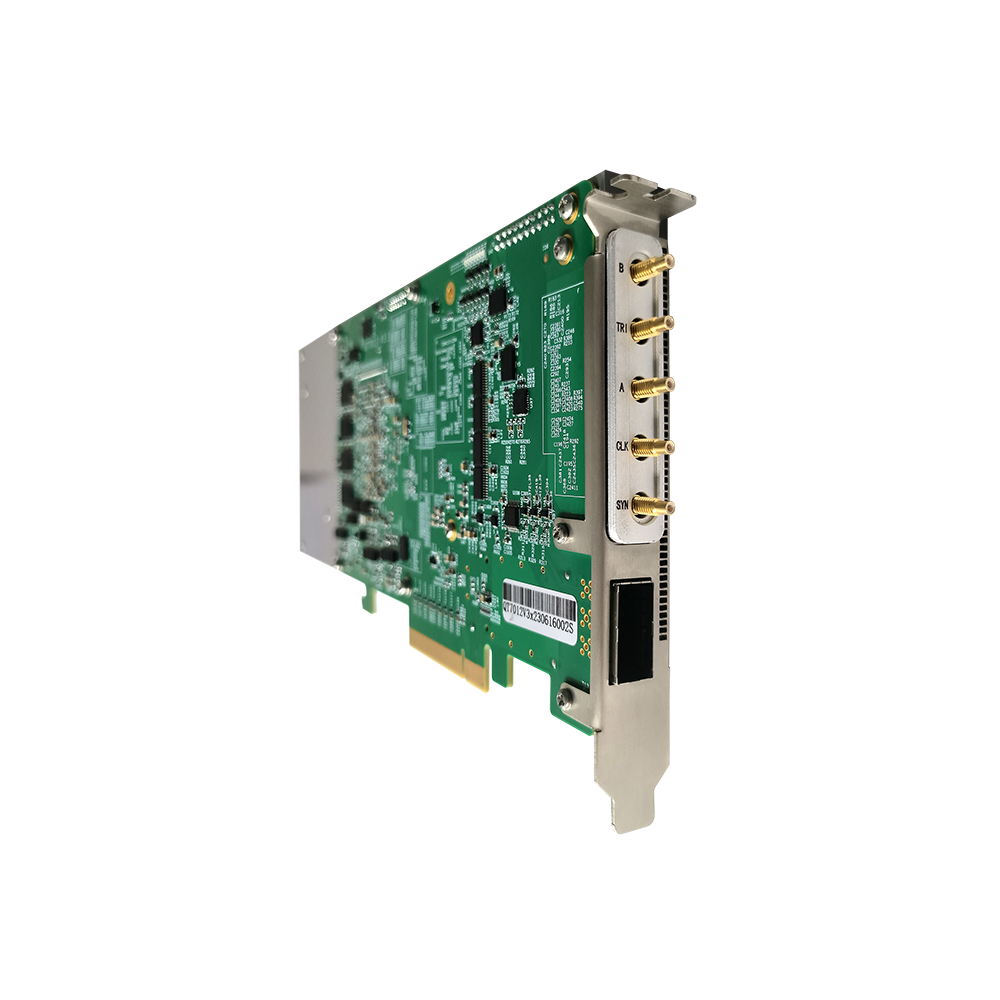

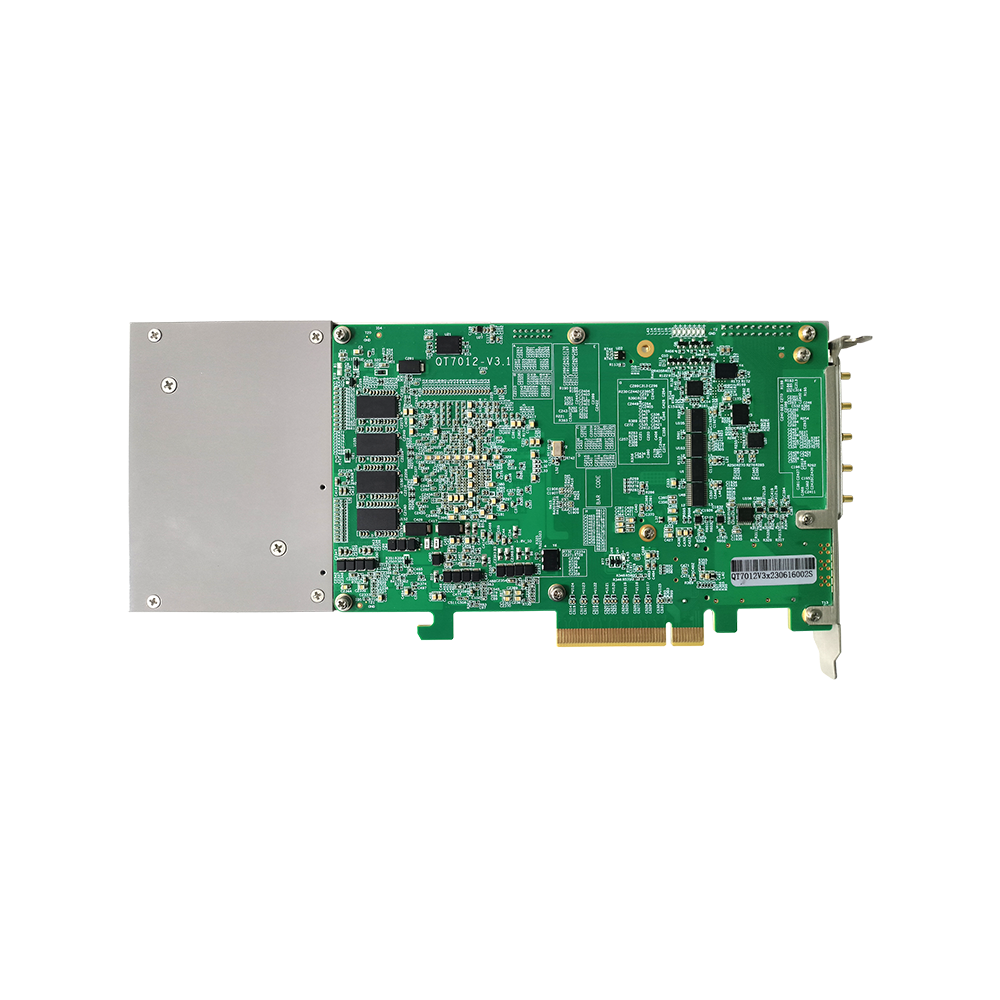

坤驰科技自主研发的QT12126是一款同时支持交流耦合与双极性宽带信号输入的高精度高速数据采集卡，它提供12位双通道3.2GS/s或单通道6.4G A/D通道，全功率模拟带宽（-3dB）8GHz。板载FPGA具备实时信号处理能力，可以进行大数据量的实时信号处理，这些特性使QT12126成为超宽带信号采集、雷达、复杂电磁环境及无线频谱应用领域进行信号采集和分析的理想工具。QT12126提供快速的PCI Express 3.0 x8数据传输接口，以及灵活配置的硬件组合，获得性能、功耗和成本之间的最佳平衡，特别适合于雷达、无线电等应用领域。

系统框图

技术规格

——  1/2通道采集

——  单通道6.4GS/s或双通道3.2GS/s采样率

——  12bit垂直分辨率

——  模拟输入带宽（-3dB）：8GHz

——  输入阻抗：50 Ohm

——  交流耦合

——  全量程输入电压：480mVpp~1040mVpp，缺省值0.8Vpp

——  连接器：SSMC

——  KU系列FPGA家族中的XCKU115，兼容FPGA芯片（KU085)，可根据需要灵活选择

——  预留JTAG和测试接口

——  1个QSFP+光纤接口

——  2组64Bit DDR4 SDRAM，单组容量4GB

——  支持利用SPI x8模式配置程序

——  支持PCIe3.0x8接口，支持与PC的高速数据交互功能

——  支持单独12V供电（脱离PC 机）

——  FPGA定制开发

客户价值

——  兼顾微弱信号和大动态范围信号采集

——  板载FPGA可定制集成实时信号处理模块：如累加、峰值检测、FFT、数字滤波等

——  支持直流偏置控制，提高单、双极性高频脉冲信号采集精度

——  灵活的配置方案

——  大容量板载存储器

——  缩短开发时间，加快上市速度

——  可定制开发的高级触发功能

——  可集成满足OEM领域应用的实时信号处理模块：如累加、峰值检测、及FFT等

应用领域

—— 超宽带信号采集

—— 电子战

—— 卫星通信

—— 射频采样软件无线电

—— 雷达

软件支持

设备驱动

QT12126提供64位驱动程序。

Windows支持Windows10，Windows11，Windows Server 2019等主流版本。

Linux系统支持Ubuntu，CentOS，Redhat等版本，嵌入式Linux系统以及国产化系统。

采集控制软件

  QT Spectrum Analyzer是一款功能强大而直观的数据采集和播放软件，用于 查看、记录和处理采集的信号，不需要进行代码编程，易于设置和操作采集卡。一个易于使用的选择菜单允许完全控制硬件设置，QT Spectrum Analyzer支持文件操作、数据处理和频域图、瀑布图显示。在不需要编程的情况下，可以进行数据采集和播放的任务。

                                                   Qt Spectrum Analyzer界面

软件开发包（SDK）

 QT12126提供计算机上使用的开发包，通过软件编程实现对板卡功能的控制，提供开发接口文档说明以及例程参考，能够快速的将板卡功能集成到具体应用场景系统中。开发语言支持C/C++、C#、Python、Matlab等主流开发语言，支持Visual Studio、Visual Code 、QT Creator等多种开发环境。

主要性能与指标
