简介

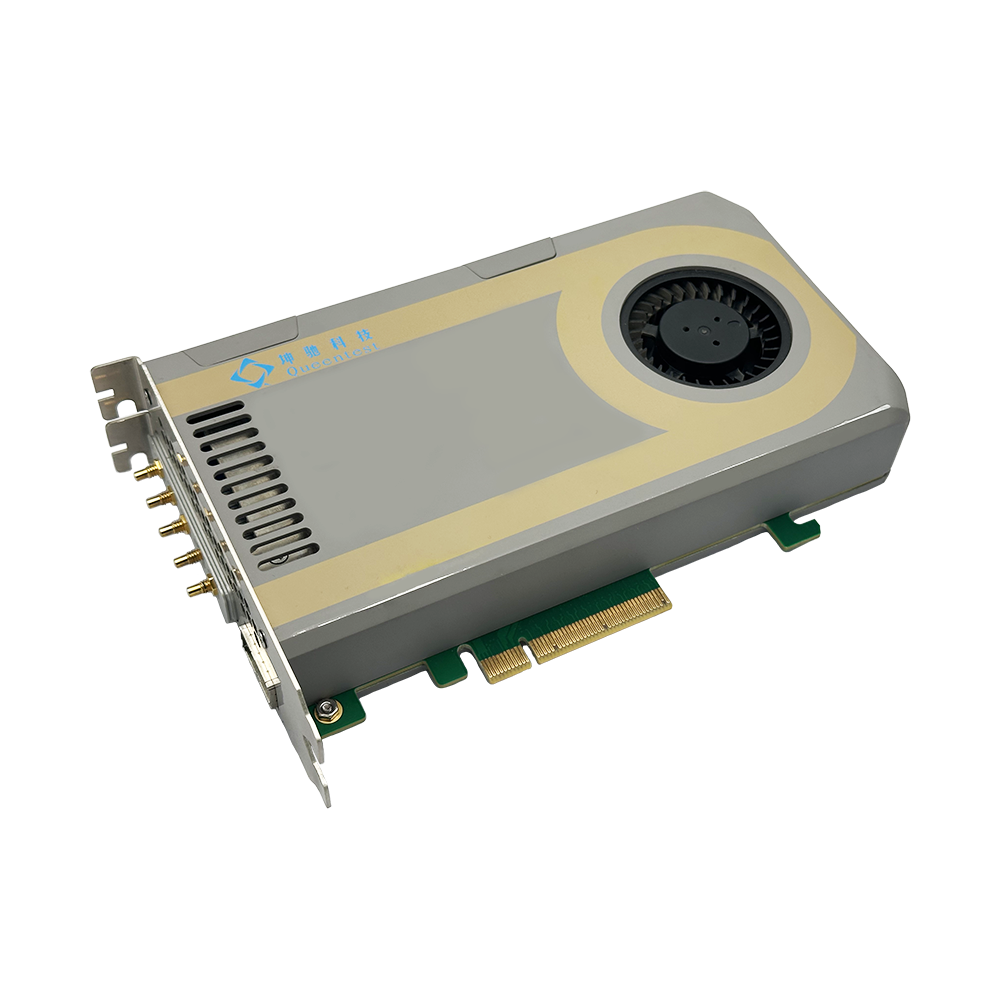

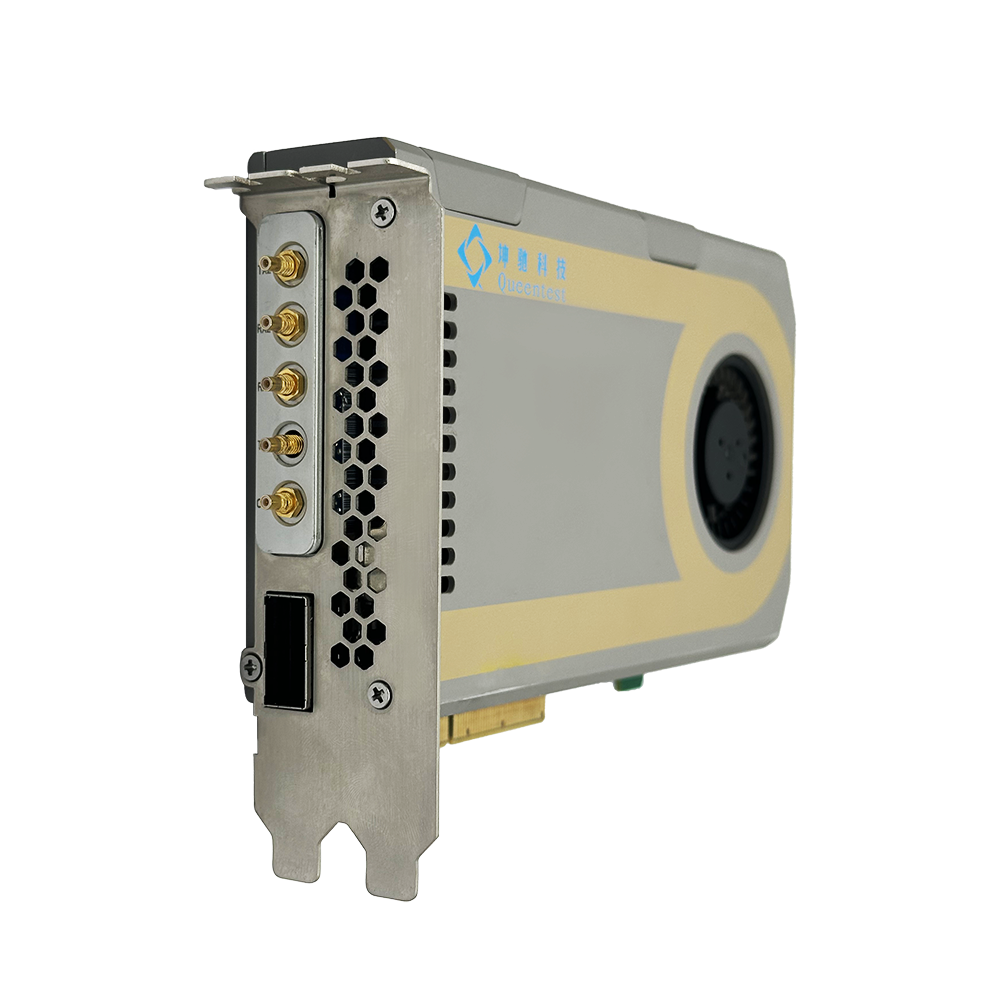

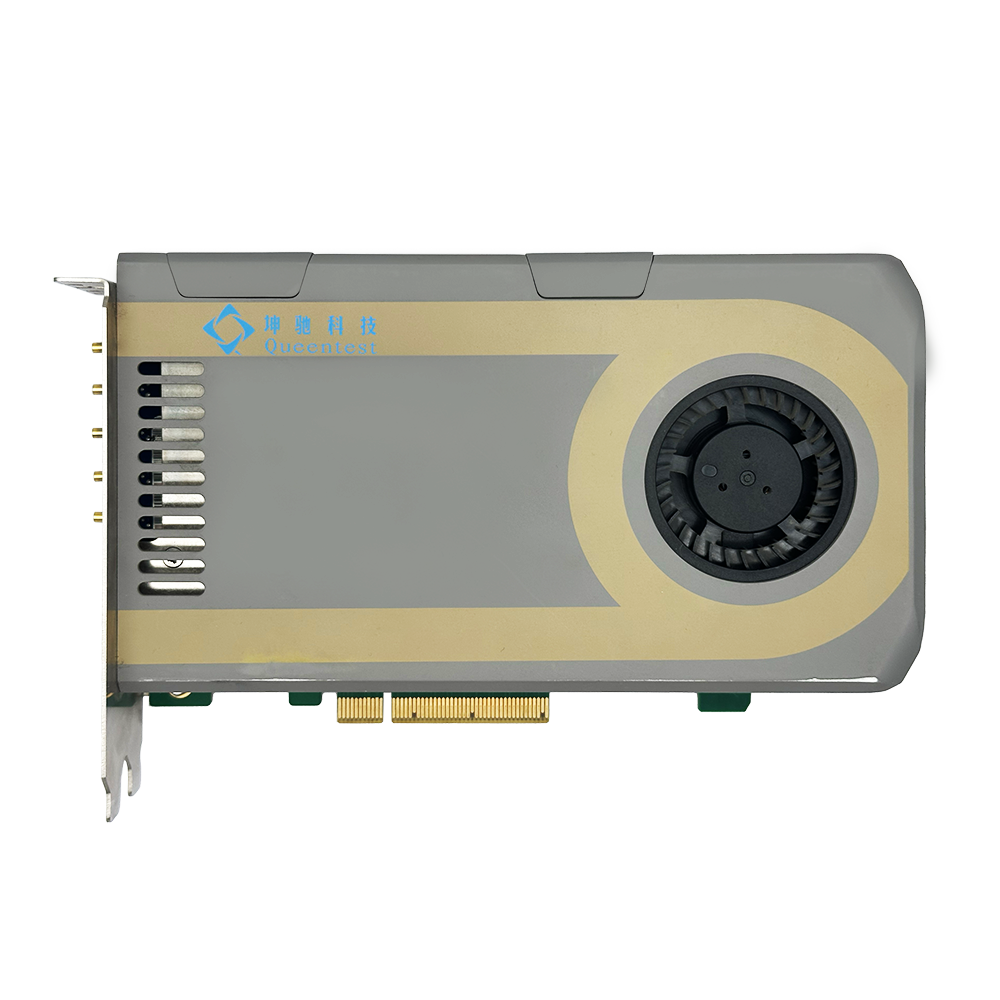

坤驰科技自主研发的QT12509是一款基于RF-IC芯片PCIe总线的射频收发板卡，板卡提供双通道发射器和接收器、集成式频率合成器以及数字信号处理功能。满足3G、4G和5G宏蜂窝时分双工(TDD)基站应用要求。接收链路由两个独立的带宽、直接变频接收器组成，具有出色的动态范围。发射链路采用直接变频调制器，以小巧的体积完成高精度低噪声信号调制。射频通道具备程控增益控制电路，能够利用软件提供的API完成增益控制功能，配合基带的数字滤波功能，板卡提供灵活增益控制模式以及对应的数据滤波器带宽配置。

技术规格

● RF-IC芯片：ADRV9009

● 2个射频接收通道，245.76MS/s，16bit，调谐范围75MHz~6GHz，信号瞬时带宽200MHz

● 2个射频发射通道，245.76MS/s，16bit，调谐范围75MHz~6GHz，信号瞬时带宽200MHz

● 支持内部参考时钟和外部参考时钟

● 支持TDD应用模式，同一时刻接收和发射频点相同

● PCIe x8 Gen3，连续传输速率5GB/s

● 8GB DDR4存储空间

● FPGA定制应用，提供Verilog-HDL二次开发接口

应用领域

●3G、4G、5G TDD 模式通信

●TDD 有源天线系统

●软件无线电

●宽带 MIMO 应用

●（雷达/声纳）电子战

● 仪器仪表和测量

软件支持

驱动

QT12509提供64位驱动程序，支持Windows10、Windows11等主流版本。Linux系统支持Ubuntu，其他系统如CentOS、Redhat等版本以及国产麒麟操作系统，支持定制开发。

QTSpectrumAnalyzer

坤驰科技自主研发的QTSpectrumAnalyzer是一款支持信号频谱分析、显示及播放控制的上位机软件。QTSpectrumAnalyzer具备数据分析与处理、时域图显示、频域图显示、瀑布图显示、文件存储、文件预览和板卡的控制指令下发及状态信息和采集数据的上传等功能，用于信号的采集和播放。QTSpectrumAnalyzer通过计算相关频段内的信号频谱，直观地显示出信号在频域中的分布情况、信号能量及特定频谱信息，并采用绝对值与相对值结合的方式，通过瀑布图表达数个特定频谱之间的数量变化关系，直观地反映出频谱数据的增减变化过程。

软件开发包（SDK）

QT12509具备C/C++开发包，提供二次开发接口，通过软件编程实现对板卡功能的操作，提供开发接口文档说明以及C/C++、Python的例程参考，能够快速的将板卡功能集成到具体应用场景的系统中。同时支持C#，MATLAB，LabVIEW，Java，Rust，Julia等多种语言例程定制开发，开发人员使用对应开发语言能够快速掌握并集成到应用软件中。
