简介

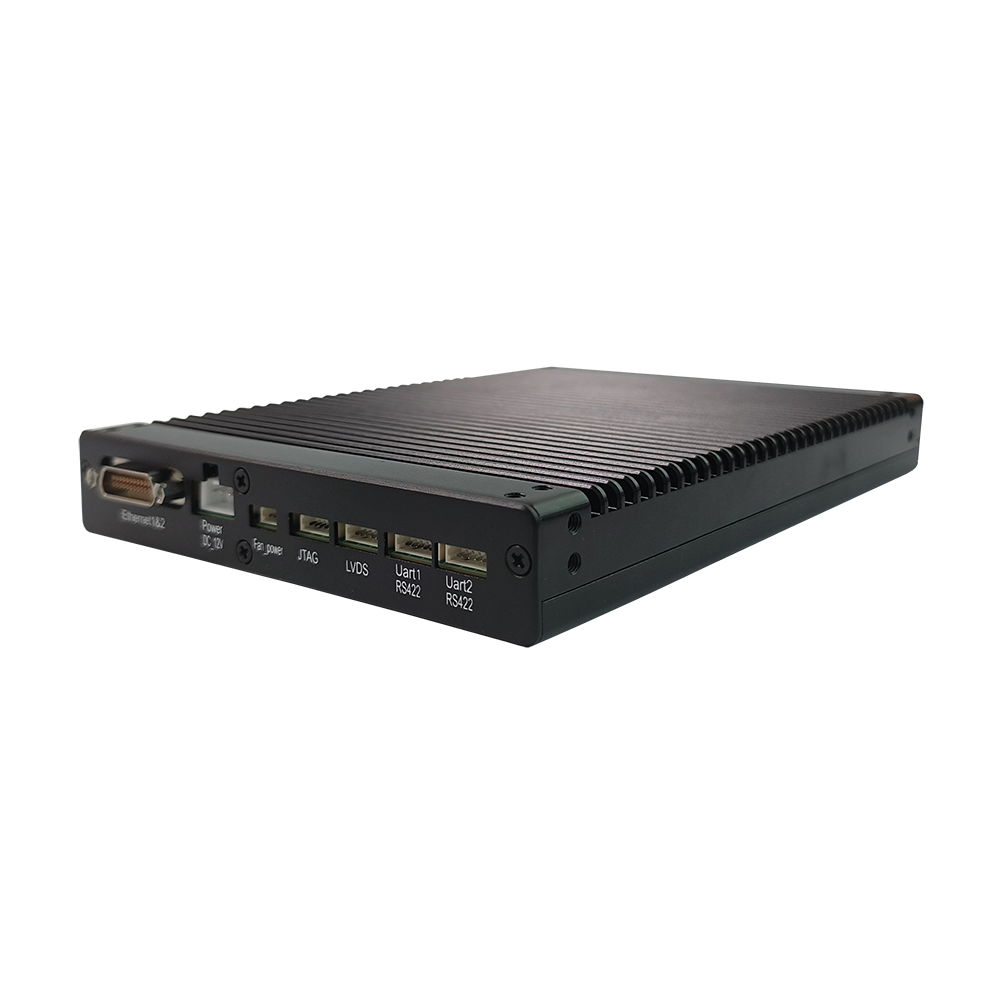

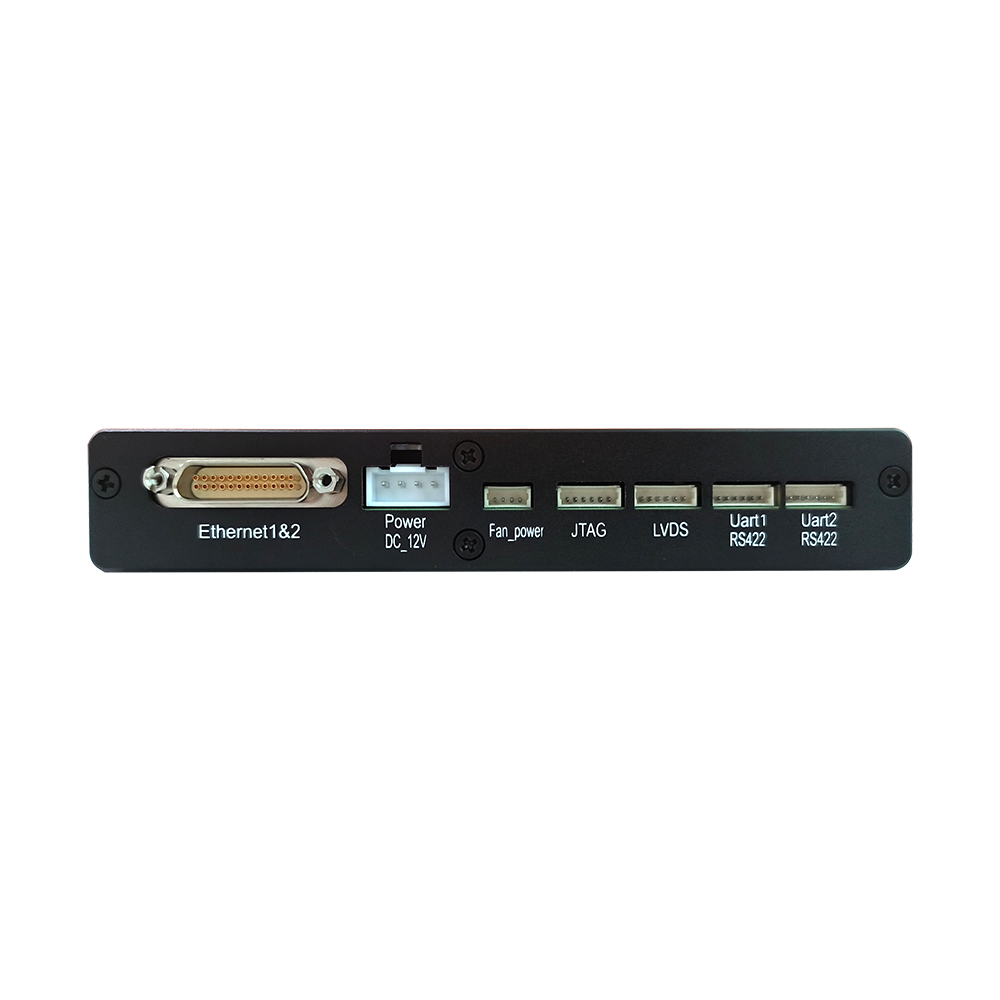

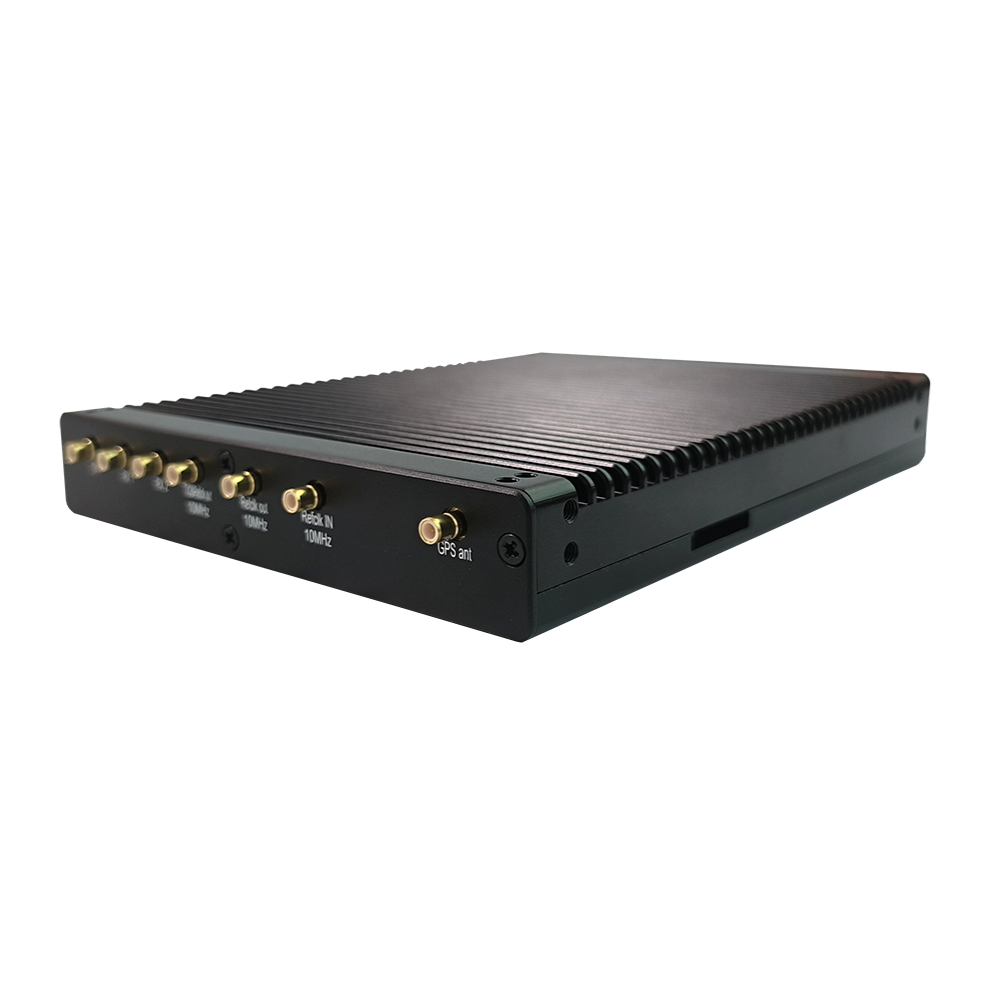

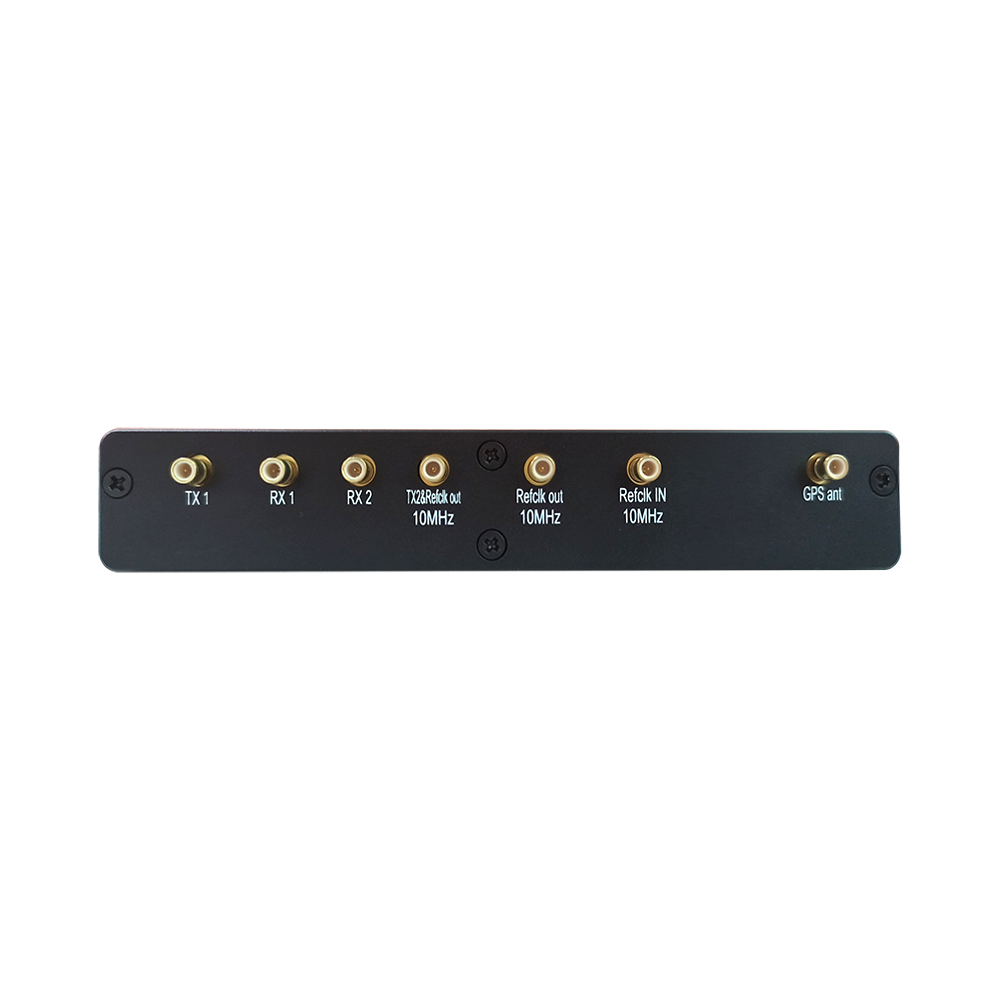

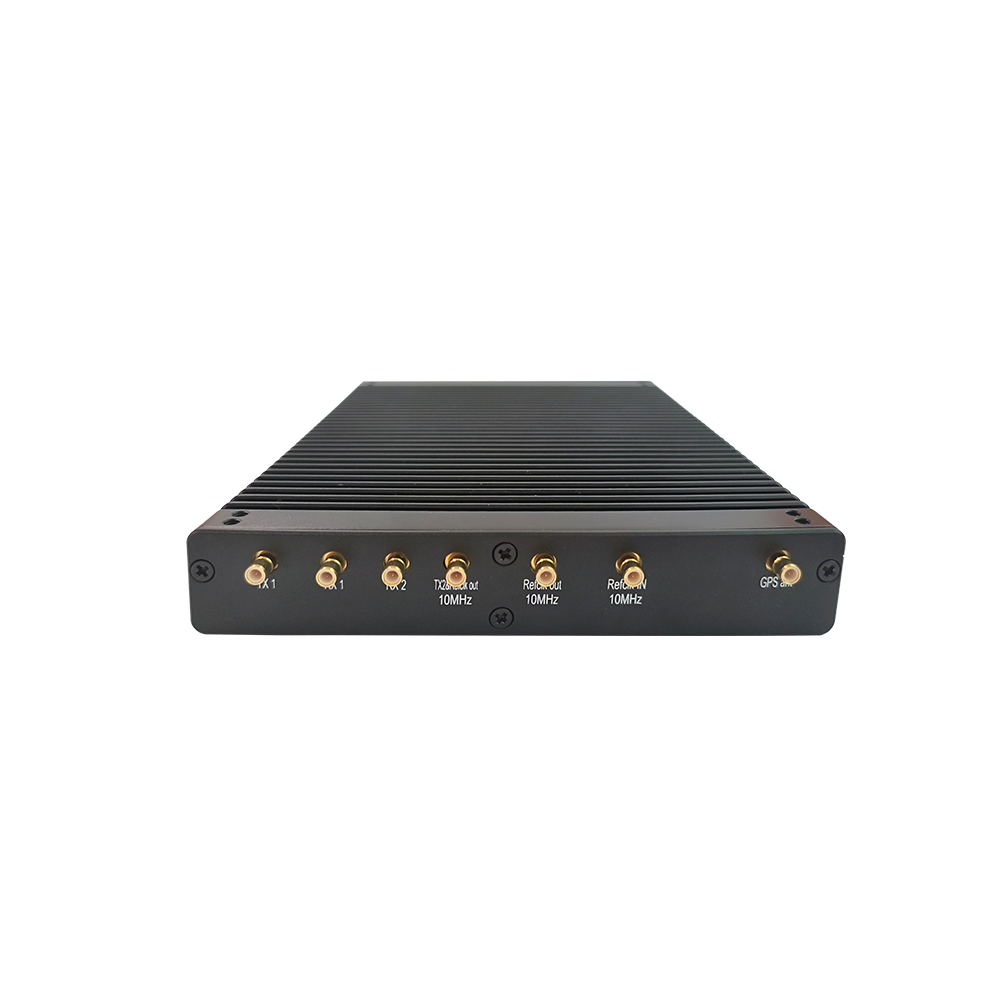

坤驰科技自主研发的QT20509W是一款基于RF-IC芯片以太网的射频收发板卡，板卡提供单通道发射器和接收器、集成式频率合成器以及数字信号处理功能。满足3G、4G和5G宏蜂窝时分双工(TDD)基站应用要求。接收链路由两个独立的带宽、直接变频接收器组成，具有出色的动态范围。发射链路采用直接变频调制器，以小巧的体积完成高精度低噪声信号调制。射频通道具备程控增益控制电路，能够利用软件提供的API完成增益控制功能，配合基带的数字滤波功能，板卡提供灵活增益控制模式以及对应的滤波器带宽配置。QT2509W提供快速的千兆以太网数据传输接口，以及灵活配置的硬件组合，获得性能、功耗和成本之间的最佳平衡，也便于嵌入进用户系统。

技术规格

●RF-IC芯片：ADRV9009

●1个射频接收通道，250MS/s，16bit，频率覆盖范围950MHz~2250MHz，信号瞬时带宽 200MHz

●1个射频发射通道，250MS/s，14bit，频率覆盖范围950MHz~2250MHz，信号瞬时带宽 200MHz

●支持内部参考时钟和外部参考时钟 ? 支持TDD应用模式，同一时刻接收和发射频点相同

●千兆以太网数据传输接口

●6GB DDR4存储空间：PL端2GB，PS端4GB

●FPGA定制应用，提供Verilog-HDL二次开发接口

●12V直流电源供电

应用领域

●3G、4G、5G TDD模式通信

●TDD有源天线系统

●软件无线电

●宽带MIMO应用

●（雷达/声纳）电子战

●仪器仪表和测量

软件支持

设备驱动

QT2509W提供64位驱动程序。 Windows支持Windows7、Windows10、Windows11、Windows Server2019等主流版本。 Linux系统支持Ubuntu，其他系统如CentOS、Redhat等版本以及国产麒麟操作系统，支持 定制开发。

采集回放软件

QT Spectrum Analyzer是一款支持射频收发采集板卡进行信号频谱分析和显示的上位机软 件。QT Spectrum Analyzer具备数据分析与处理、频域图显示、文件存储、文件预览和硬件设 置等功能，用于信号的采集和播放。QT Spectrum Analyzer通过计算相关频段内的信号频谱， 直观的显示出信号在频域中的分布情况、信号能量及其他频谱信息。

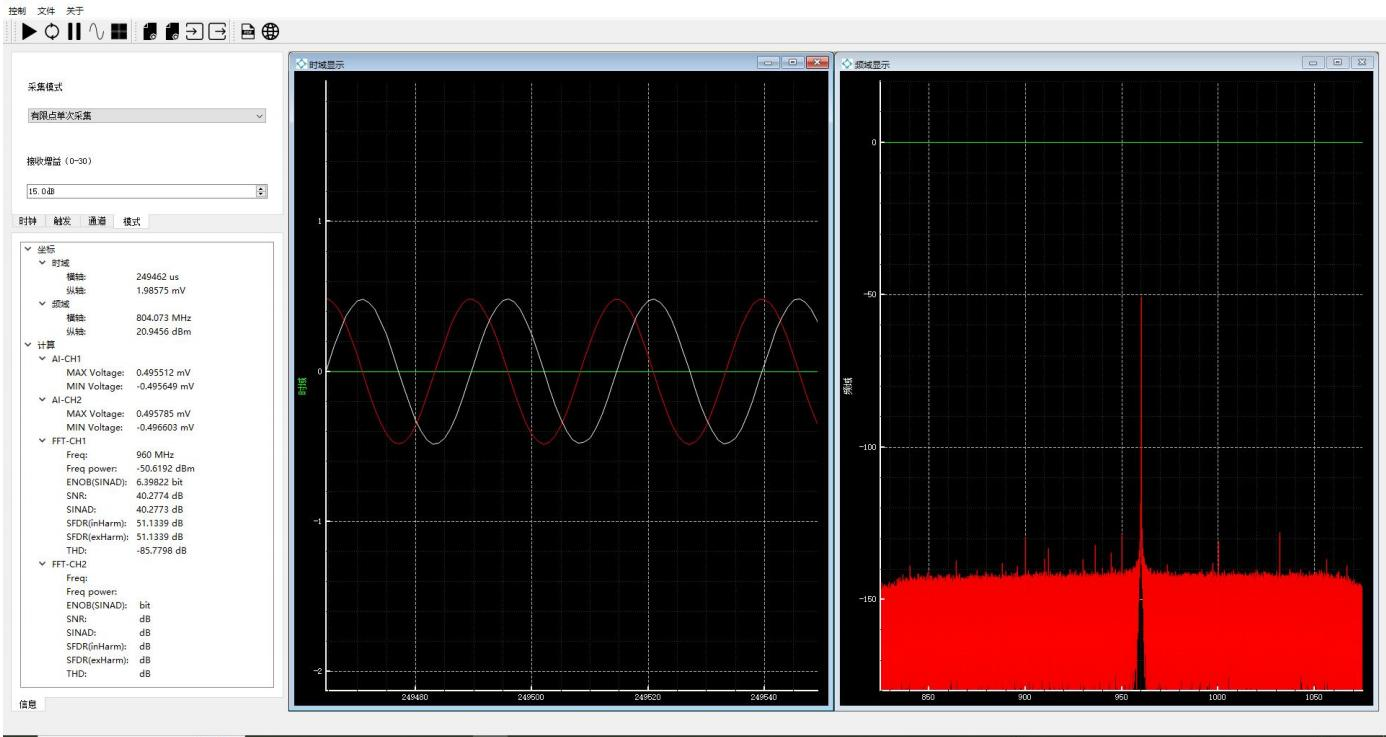

采集回放软件界面

软件开发包（SDK）

QT2509W具备C/C++开发包，提供二次开发接口，通过软件编程实现对板卡功能的操作， 提供开发接口文档说明以及C/C++的例程参考，能够快速的将板卡功能集成到具体应用场景的 系统中。
同时支持C#，Python、MATLAB，LabVIEW，Java，Rust，Julia等多种语言例程定制开发， 开发人员使用对应开发语言能够快速掌握并集成到应用软件中。
