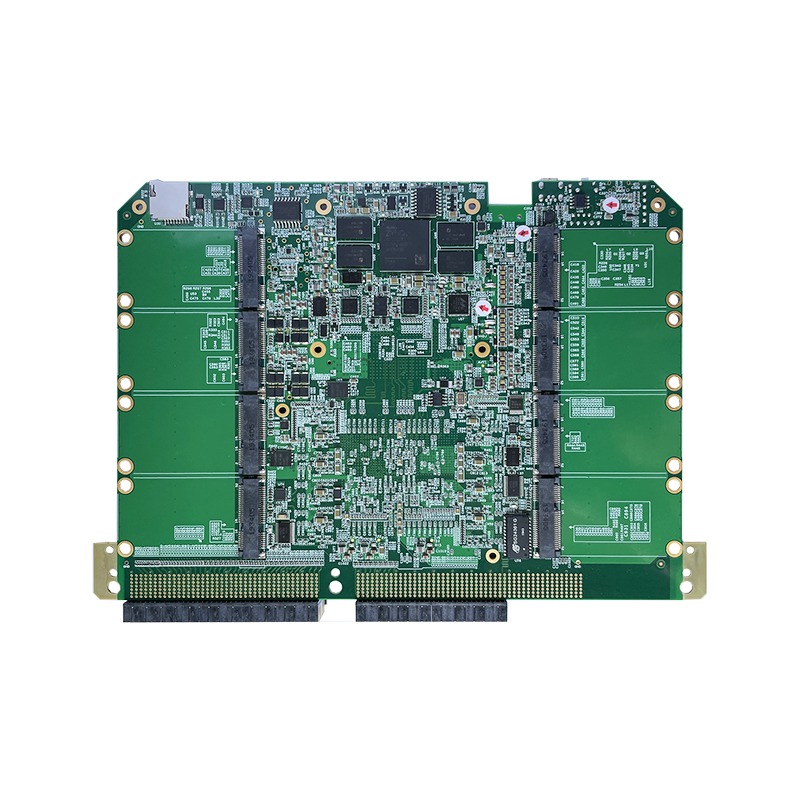

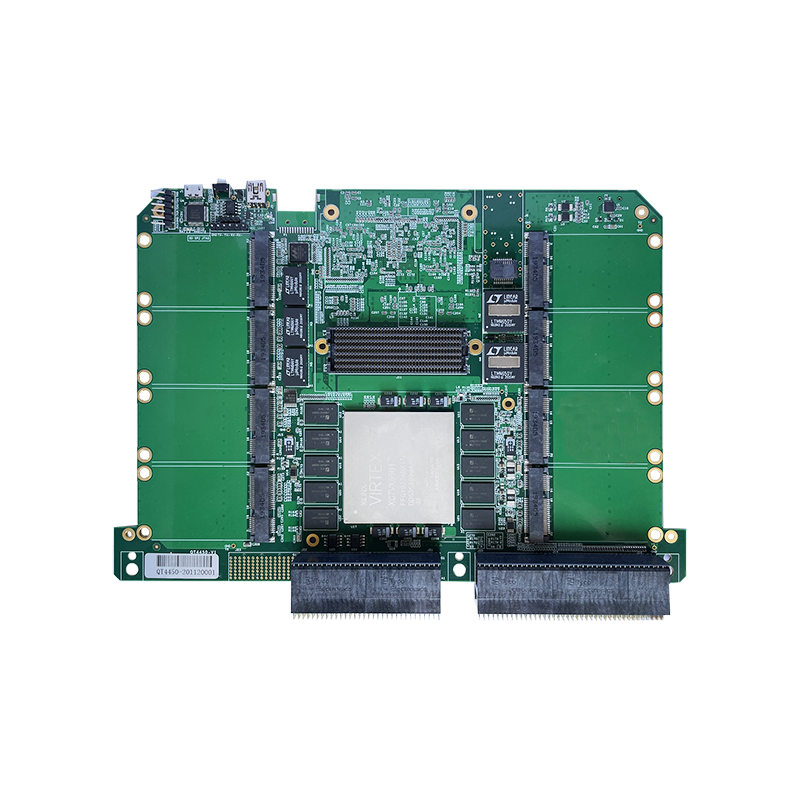

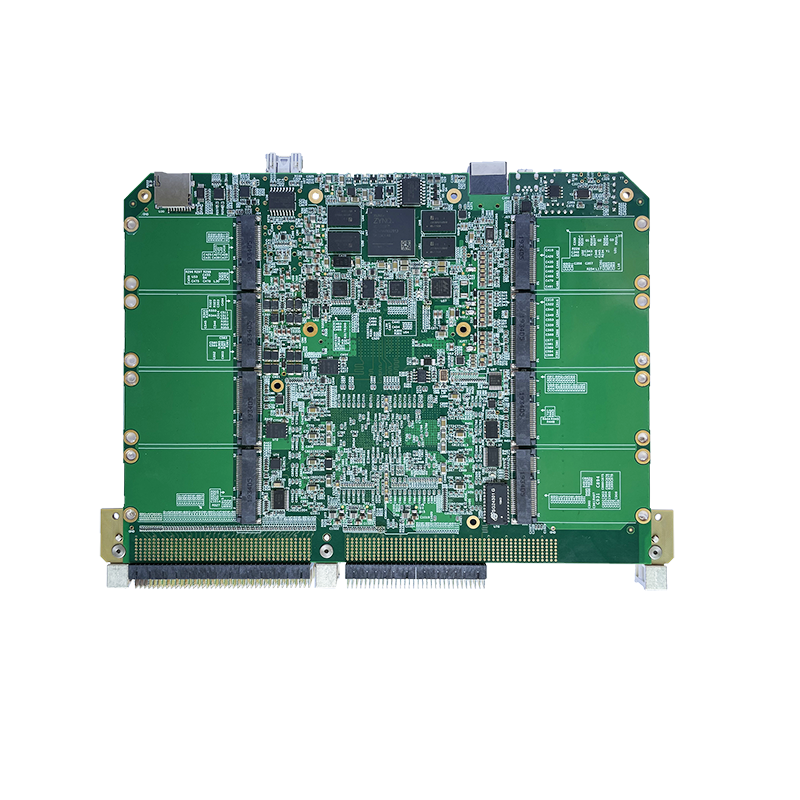

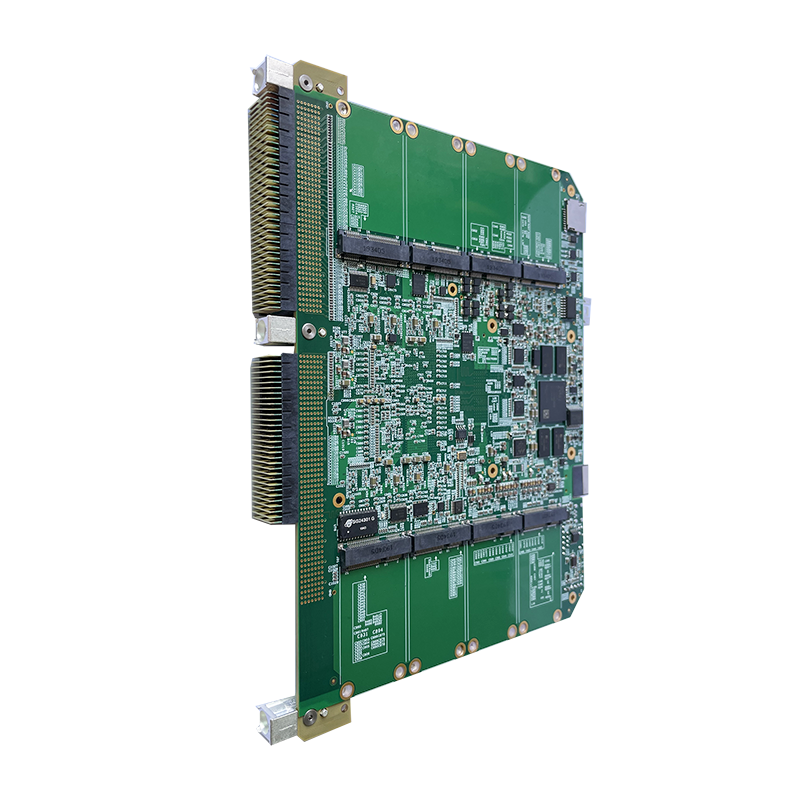

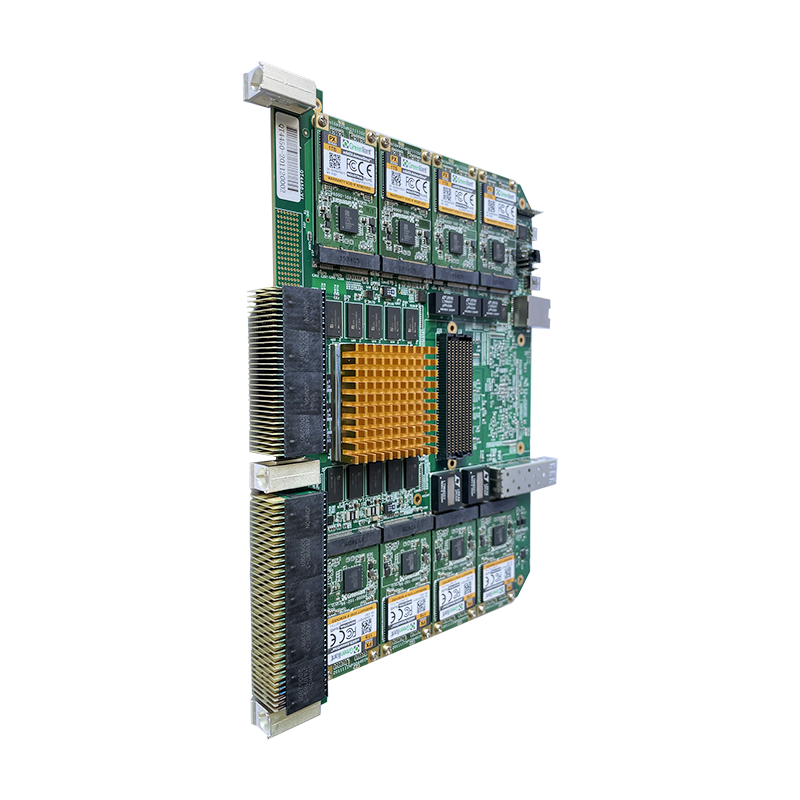

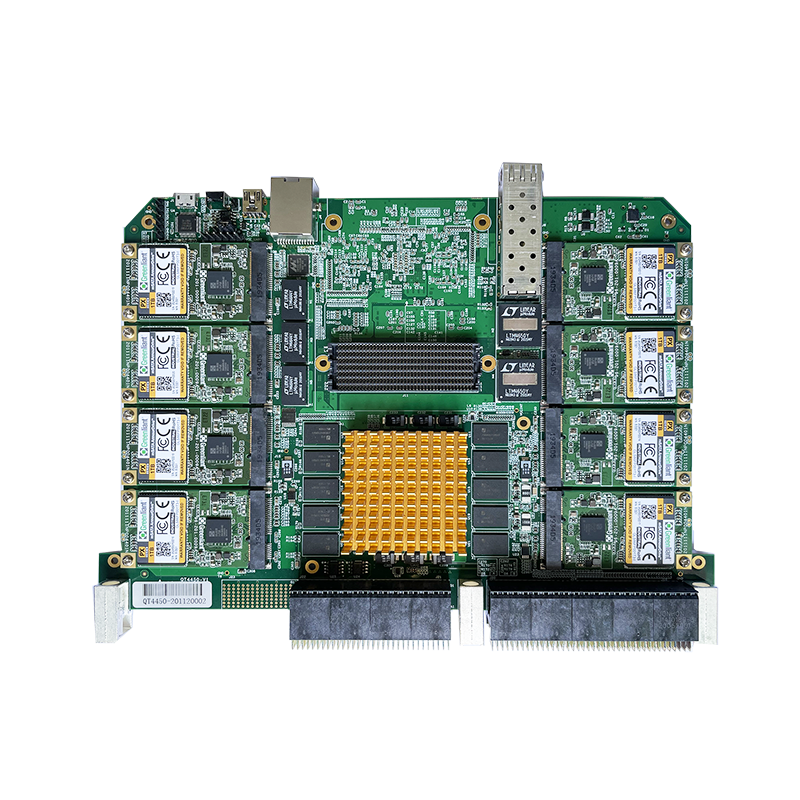

产品简介

QT4450板卡是一款高性能的6UVPX载板，板载1个HSPC形式的FMC+连接器。板卡选用了1片Xilinx公司7系列FPGA最高端的Virtex7系列家族中的XC7VX690T-2FFG1927I作为处理核心，搭配一颗XC7Z020-CLG484作为控制核心。其中XC7VX690T-2FFG1927I搭配2组共10片（每组其中1片作为ECC校验）16bit4Gb的DDR3SDRAM和2颗256Mb的SPIFlash作为程序加载和参数存储；XC7Z020-CLG484的PS搭配2颗16bit4Gb的DDR3的SDRAM和2颗256Mb的SPIFlash；PL搭配2颗16bit4Gb的DDR3的SDRAM。板卡支持1路千兆网信号到VPX连接器，一路到前面板RJ45连接器，一个MiniUSB转接UART接口，1个MicroUSB的JTAG下载口，1个MicroSD卡接口，支持MicroSD卡加载程序。另外还预留有一路SFP+的光纤接口和正反面各8个mSATA的SSD接口。

QT4450通过1个HSPC形式的FMC+（VITA57.4）接口向外部提供丰富、高速且可配置的数字I/O资源，FMC+可提供84对高速差分线（含4对差分时钟线）、1组共2对参考时钟线、1组共2对同步时钟线、24组共48对超高速DP差分对及6对超高速差分时钟线。客户可以根据应用需求灵活地选择FMC子卡或者FMC+子卡，比如ADC子卡、DAC子卡以及光纤子卡等。同时可支持Windows，Linux上位机驱动。便于构建灵活、高效的开发及使用环境。

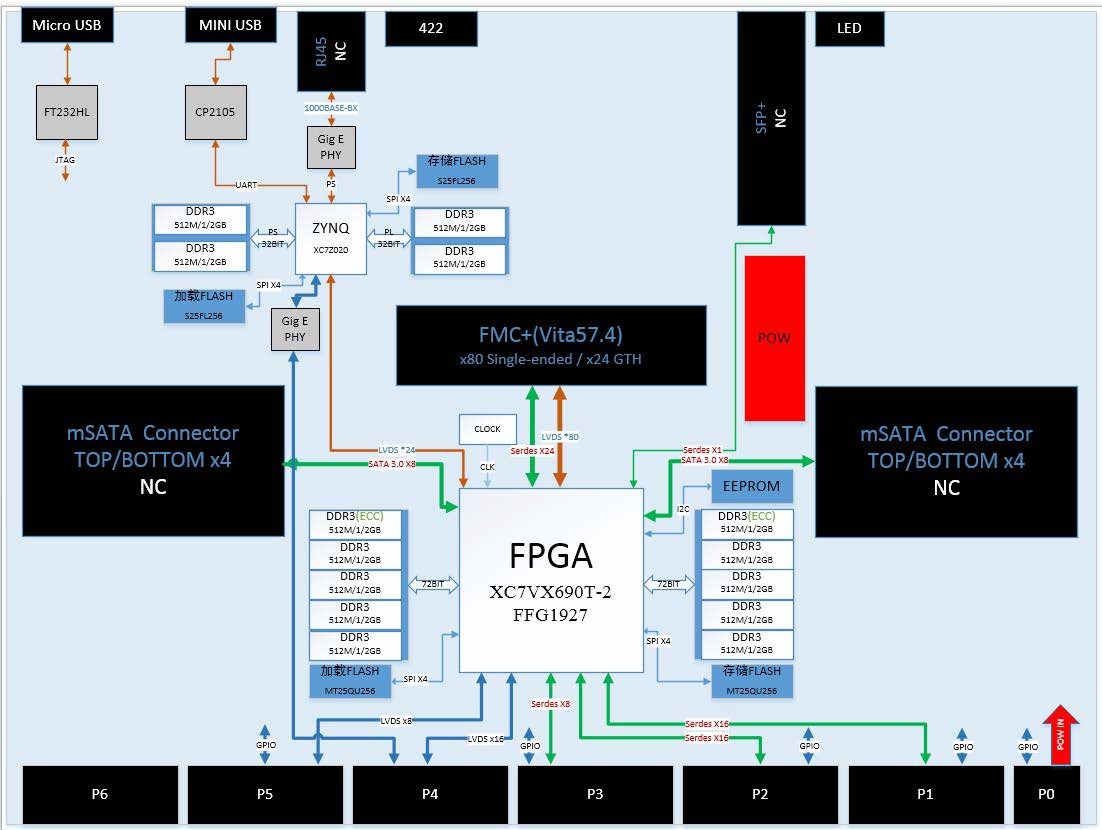

系统框图

技术规格

——FPGA默认为XC7VX690T-2FFG1927I，提供高性价比和丰富的逻辑资源；

——FPGA也可根据需要选择XC7VX485T-2FFG1927I，或者XC7VX550T-2FFG1927I；

——提供1路FMC+标准（VITA57.4）子卡接口，每路FMC+接口包括84对高速差分线（含4对差分时钟线）、1组共2对参考时钟线、1组共2对同步时钟线、24组共48对超高速DP差分对及6对超高速差分时钟线；

——支持最多16片1TB的mSATA接口SSD；

——XC7VX690T-2FFG1927搭配2组共4GB的高速DDR3缓存和2颗256Mb的SPIFlash；

——XC7Z020-CLG484搭配2组共2GB的高速DDR3缓存和2颗256Mb的SPIFlash；

——支持MicroSD卡加载程序；

——支持MiniUSB转UART串口通信；

——支持MicroUSB形式的JTAG调试接口；

——前面板一个RJ45接口，另外预留一路到背板的千兆网信号；

——预留一路SFP+光纤通道；

——标准VPX背板供电，12V和5V独立的电源监控功能；

——板载专用温度传感器芯片；

——标准6U尺寸VPX接口规范，支持多种协议；——通用驱动库及开发程序包，支持多种操作系统；

——支持风/导冷散热；

应用领域

——FPGA 信号处理

——信号高速采集和存储

——实时多算法处理的在线测试验证

——测试测量快速环境搭建

技术支持

——支持 DDR3 接口，VPX 接口等 IP 的例程；

——支持 Windows 驱动，Linux 驱动；

——可插接大部分符合 VITA57 规范的 FMC 或者 FMC+ 子卡；
