产品简介

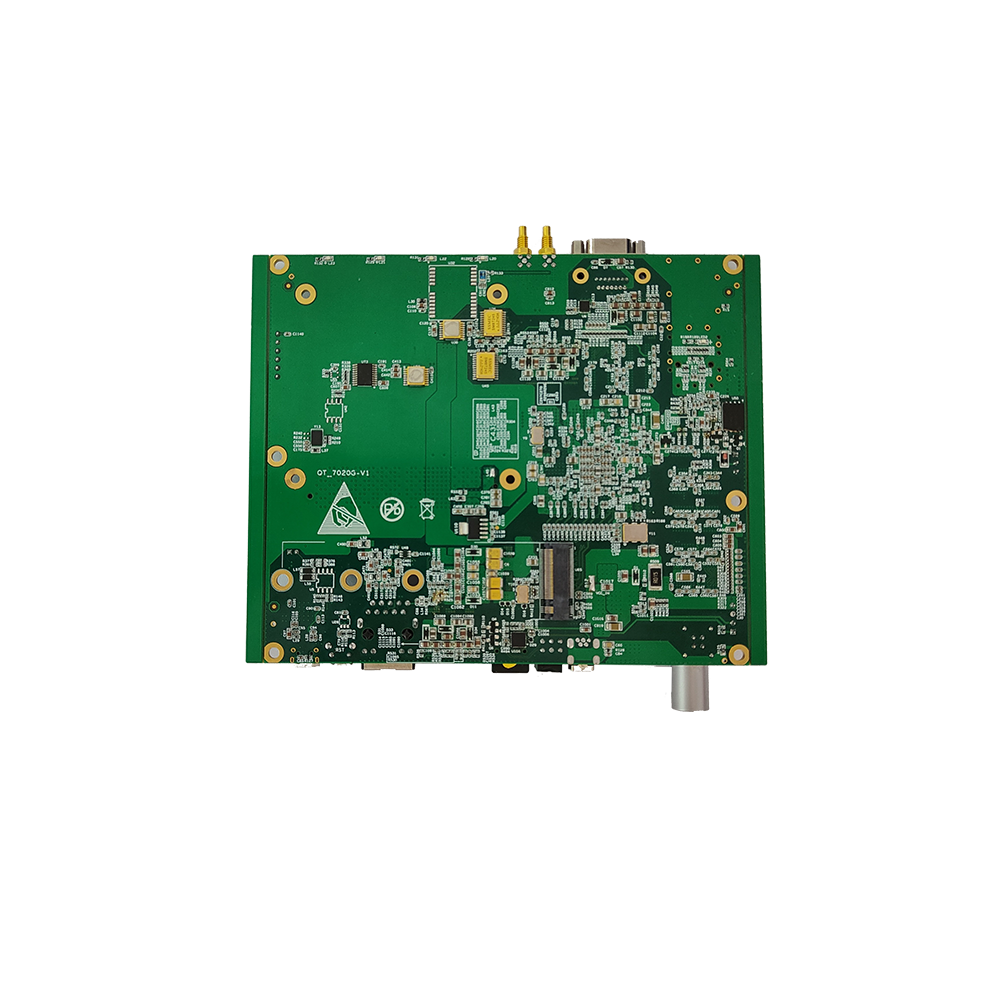

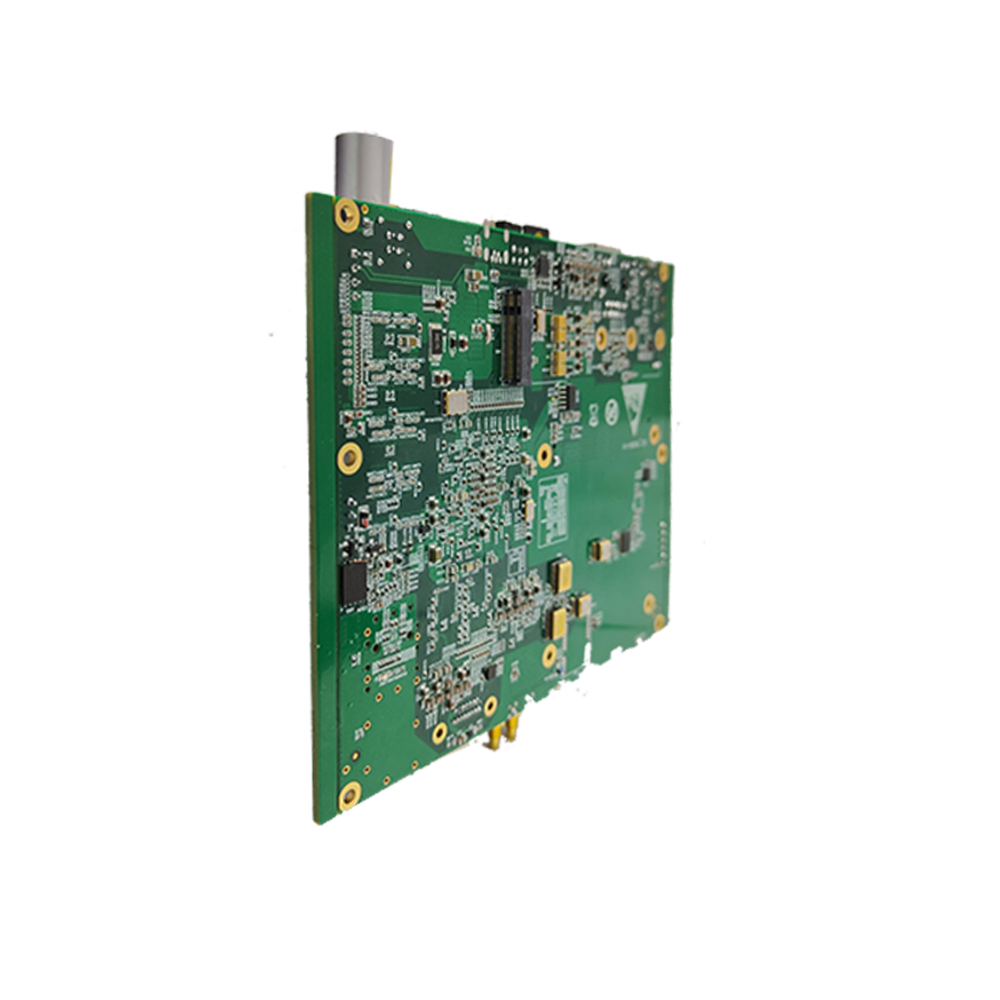

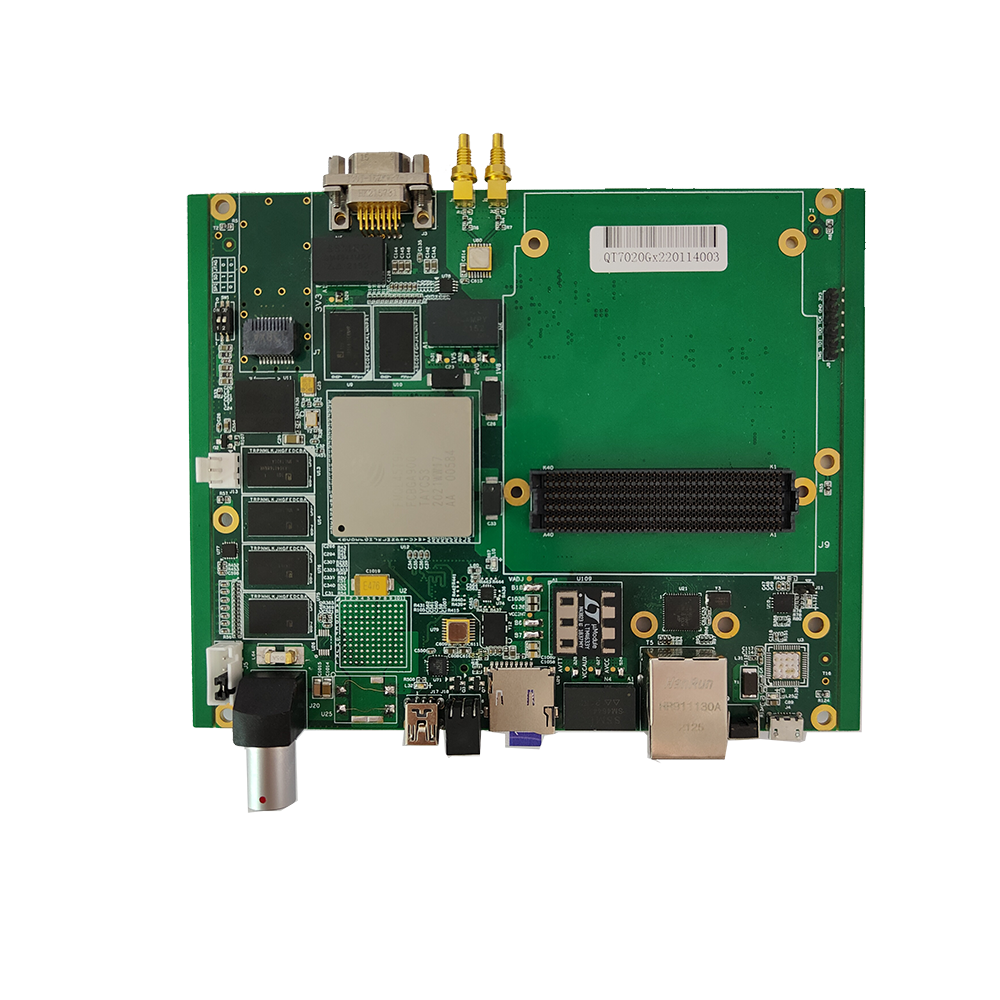

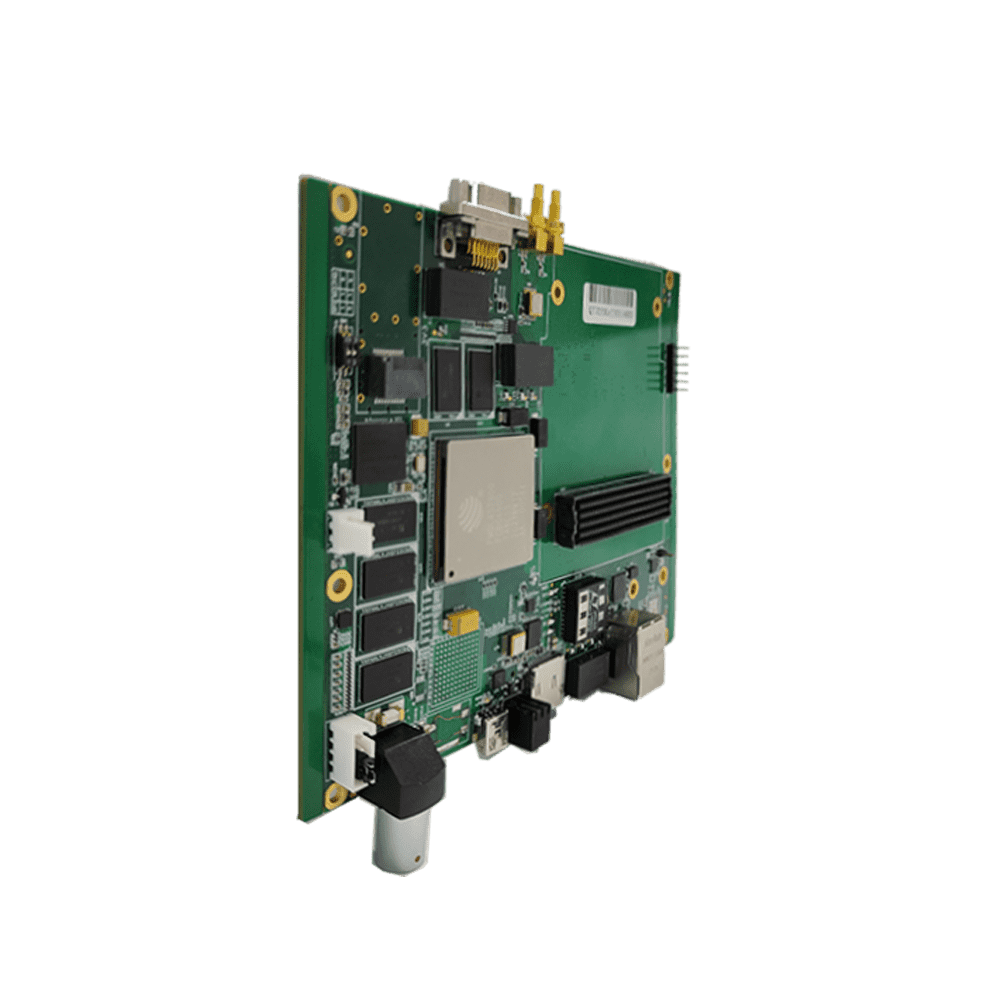

QT7020G板卡是一款高性能计算模块。主控芯片采用Xilinx公司Zynq-7系列SoC家族中的XC7Z100-2FFG900（兼容XC7Z045-2FFG900，国产FMQL45T900，和XC7Z035-2FFG900）。

其内含ARM公司的Cortex-A9MPCore处理器系统与Xilinx的Kintex-7系列FPGA。芯片PL部分支持4片16bit-1866的512MBDDR3SDRAM，PS部分支持2片16bit-1866的512MBDDR3SDRAM和一片eMMC。板卡支持一路MicroUSB转JTAG口，一个6PinJTAG口，一路MiniUSB转UART口，一个支持13路GPIO的J30J连接器，1个RJ45千兆网口，1个MicroSD接口，2个SSMC形式的GPIO接口（其中一个可以支持GPS信号接入以提取PPS信号，默认不焊接），另外还支持一路M.2SSD接口，SFP+光纤接口以及FMC扩展接口。

QT7020G板卡提供一个HPC连接器作为标准FMC接口，该连接器符合ANSI/VITA57.1标准，可以根据应用需求灵活地选择FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。此外，FMC接口的电气与机械设计依据FMC标准，可适配HPC和LPC接口的子板，能够满足用户适配多种子卡的使用需求。

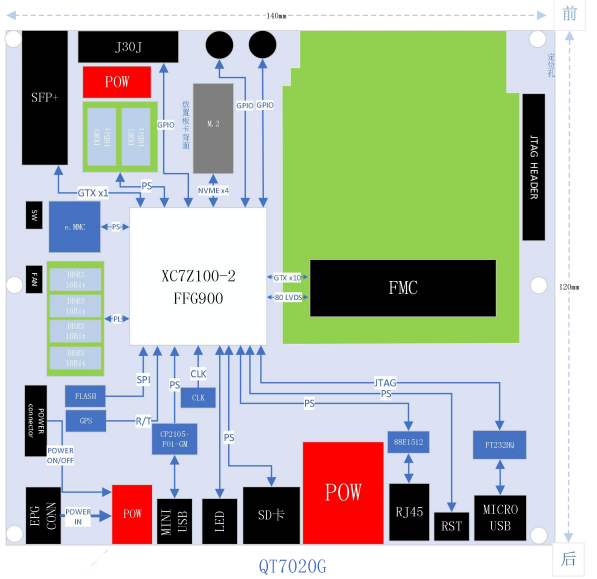

系统框图
