产品简介

QT7041C基于6U VPX架构，主体芯片采用一片Xilinx FPGA Virtex-7 XC7V690T，并带双FMC接口的信号处理板。可对外部传入的数据处理分析，具 备强大的运算能力。

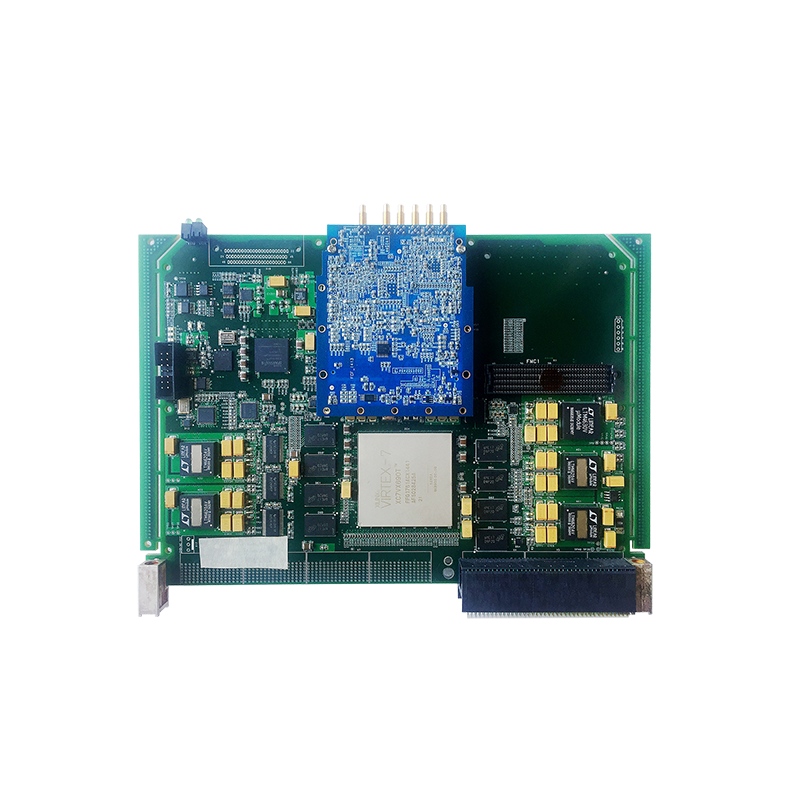

板卡搭载不同的FMC AD/DA子板，可用于软件无线电系统，基带信号处理， 无线仿真平台，高速图像采集、处理等。支持热插拔，设计芯片可以满足工业级要求。

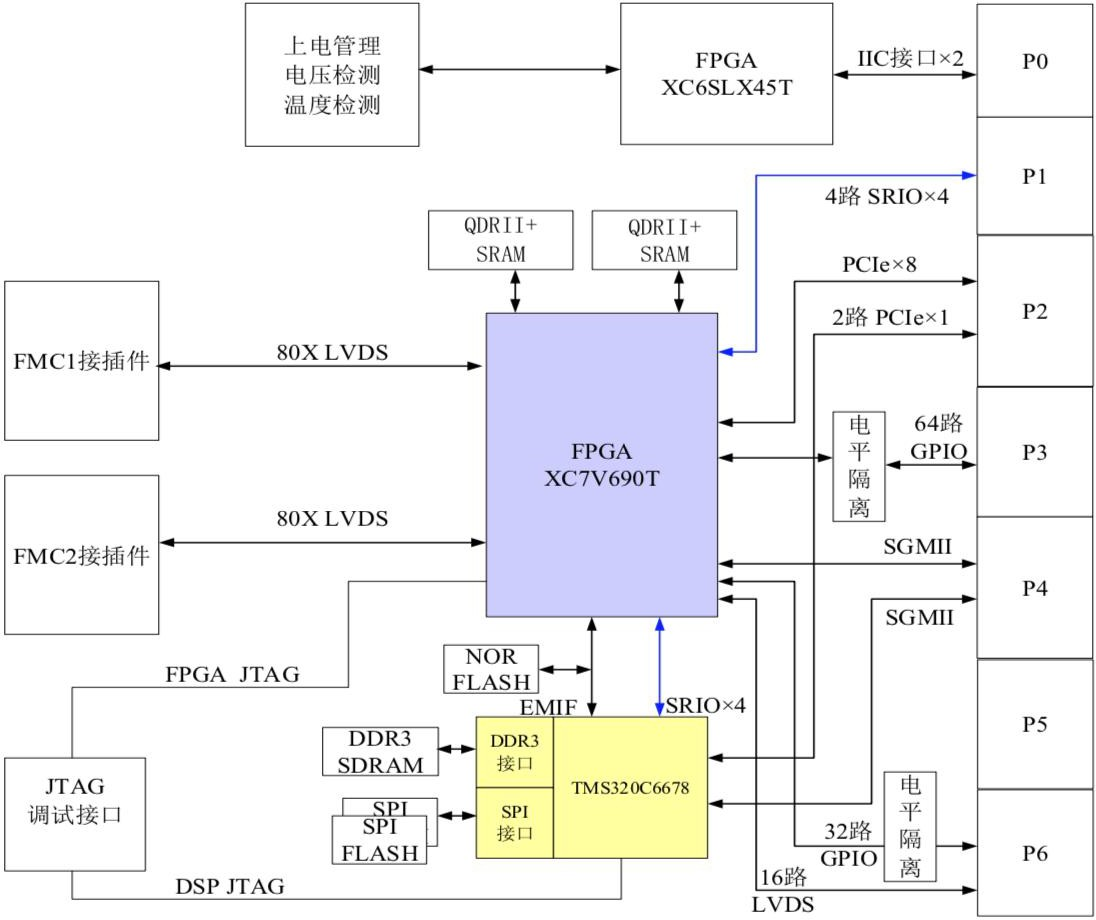

系统框图

技术规格

——1 片 Xilinx XC7VX690T 芯片作为主处理器，具有丰富的逻辑资源;外挂2 组动态存储器QDRII+ SRAM,存储容量72Mb，位宽72bits，存储速度1000Mb/s；

——集成 2 个 FMC 扩展槽符合 VITA57 标准，应用灵活，可搭载市面上标准的 ADC 或 DAC 子卡，极大的提高了板卡的通用型和扩展性;V7 上引出 80 路 LVDS 信 号至 FMC 子板。

——TMS320C6678 和 XC7VX690T 之间通过 4X SRIO 互联，实现高速串行通信;

——TMS320C6678 和 XC7VX690T 之间通过 EMIF 互联，实现并行通信；

——集成 2 个 FMC 扩展槽符合 VITA57 标准，应用灵活，可搭载市面上标准的 ADC 或 DAC 子卡，极大的提高了板卡的通用型和扩展性;V7 上引出 80 路 LVDS 信 号至 FMC 子板。

应用领域

——软件无线电系统

——雷达信号处理

——高带宽信号采集

——高速图像处理

——VPX的嵌入式数据平台

——电子对抗、电子战等

客户价值

——通过快速PCIe总线实时传输采集数据

——高性价比

——缩短开发周期

——丰富的接口与FPGA资源

——易于二次开发
