产品简介

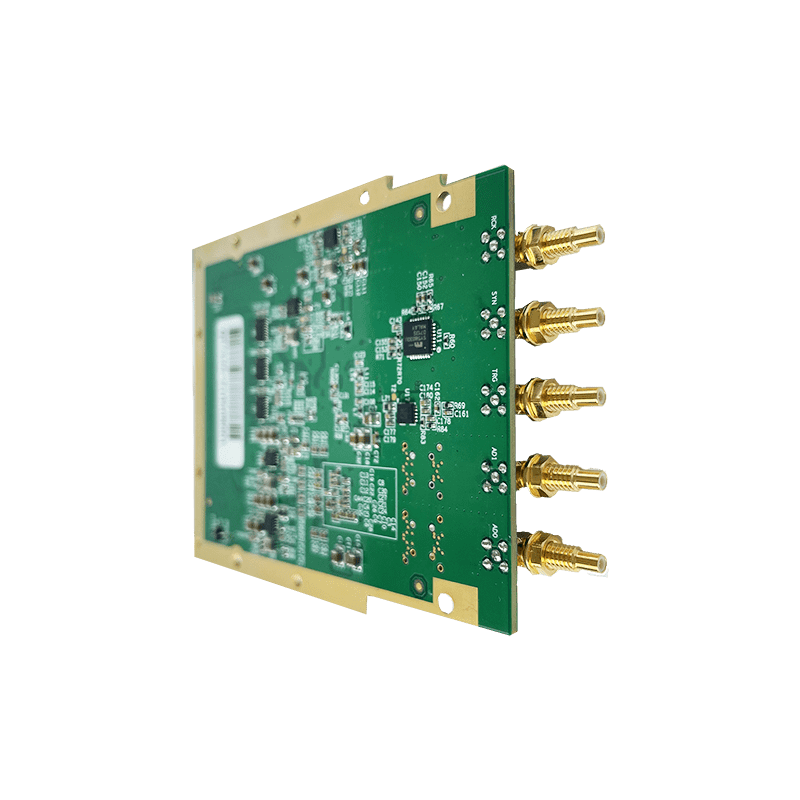

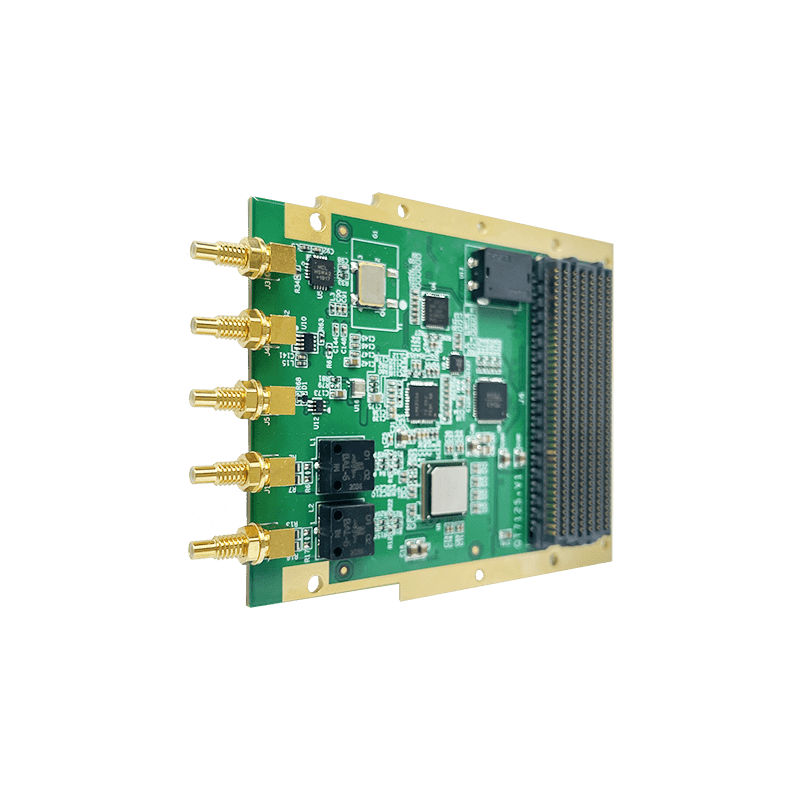

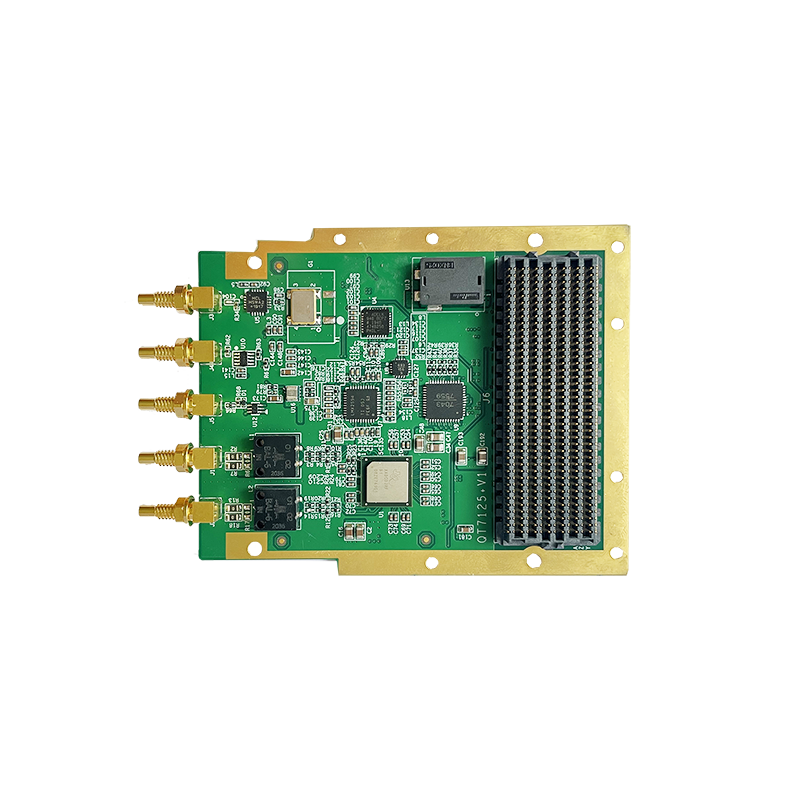

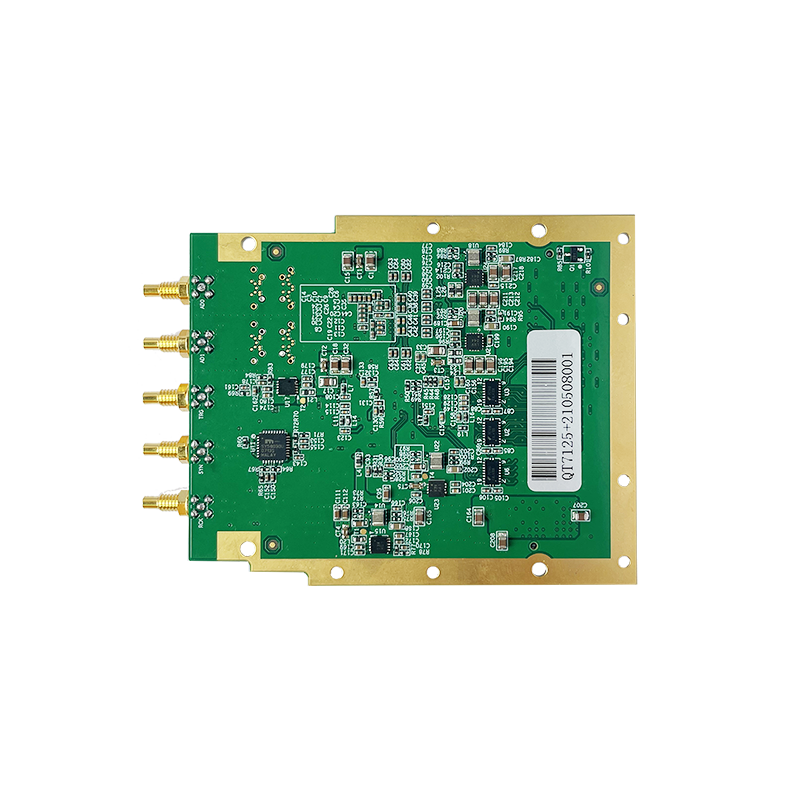

QT7125+是一款高分辨率、高采样率ADC FMC+子板。它提供2路12位 5.2GS/s或1路10.4GS/s A/D通道，全功率模拟-3dB输入带宽可达8GHz。本产品是基于TI公司ADC12DJ5200模数转换芯片而设计。板卡支持触发输出/触发输入；内部参考时钟、外部参考两种时钟方式，可通过SPI总线实现时钟源选择。通过参考时钟和同步信号可实现多个板卡的同步。

QT7125+板卡的电气与机械设计依据FMC+标准(ANSI/VITA 57.4)，通过一个HSPC高速连接器连接至FPGA载板。前面板I/O装配SSMC同轴连接器。QT7125+设计了风冷和导冷版本，可适应于坤驰的FPGA载板，如QT7012以及Xilinx和Altera等支持FMC+的通用载板，以进行高性能的算法计算。

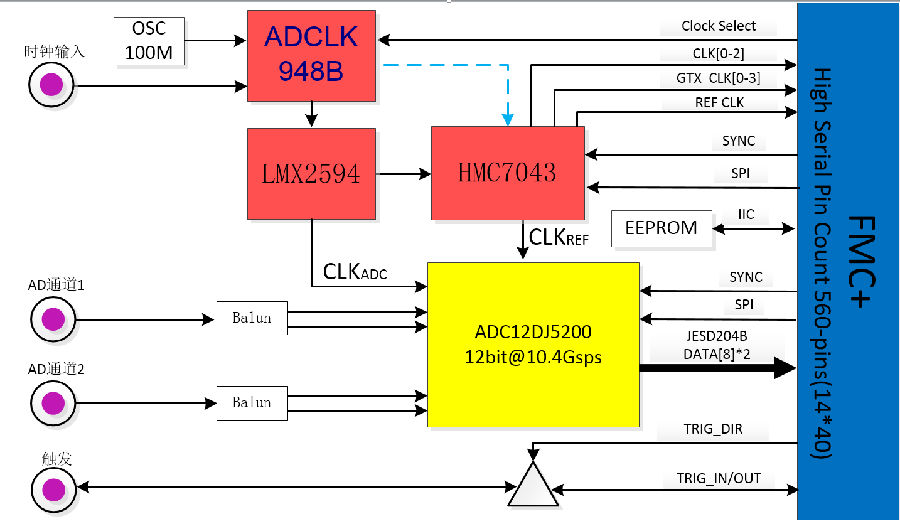

系统框图

技术规格

• —— 4个SSMC的连接器，其中2个分别为模拟信号输入1 (IN0)和模拟信号输入2 (IN1)；一个为外部时钟输入(CLK)；一个为可由载板配置成输入或者输出的同步触发信号(TRG)。

• —— 采样频率：12bit，2通道 5.2GS/s或1通道 10.4GS/s。

• —— 带宽：全功率模拟带宽（-3 dB）8GHz。

• —— 适应范围：完全符合Vita57.4规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性。

• —— 多种散热方式：风冷或导冷。

• —— AC耦合输入。

• —— 时钟选择灵活：内部时钟、外部时钟选择可由载板控制。

• —— HSPC高速连接器。

• —— 4k bit EEPROM可与主板通过I2C总线连接。

• —— 工作温度：商业级0℃～ +70℃ ，工业级 -40℃～ +85℃。

应用领域

—— 软件无线电

• —— 宽带MIMO应用

• —— 数字波束成形

• —— （雷达/声纳）电子战

• —— 物理实验

• —— 信号智能

• —— 航空航天和测试仪器
