产品简介

QT7136 是一款高分辨率、高采样率的 ADC FMC 子板。它提供 1/2/4 路 14 位的 A/D 通道，全功率模拟 -3dB 输入带宽可达 2GHz。本产品是基于 ADI 公司 AD9680 系列模数转换芯片而设计，其中 QT7136A 为 1.25GSPS 采样率，QT7136B 为1.0GSPS 采样率，QT7136C 为 500MSPS 采样率。板卡支持外部同步 / 触发输入、内部同步 / 触发输出；时钟模式支持内部参考时钟、外部参考 / 采样时钟输入等多种模式，时钟选择可通过 SPI 总线配置实现。

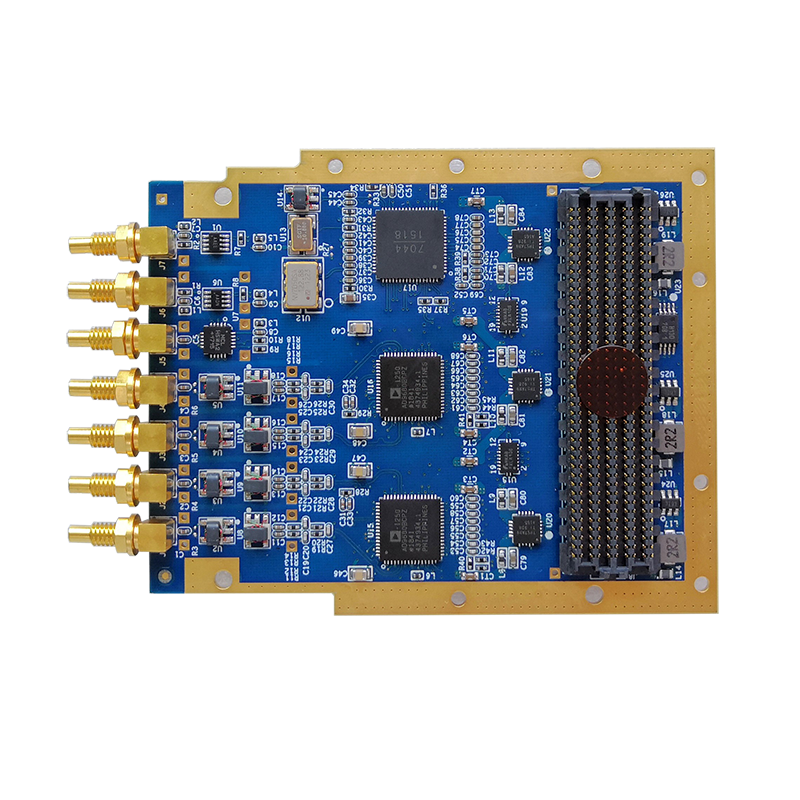

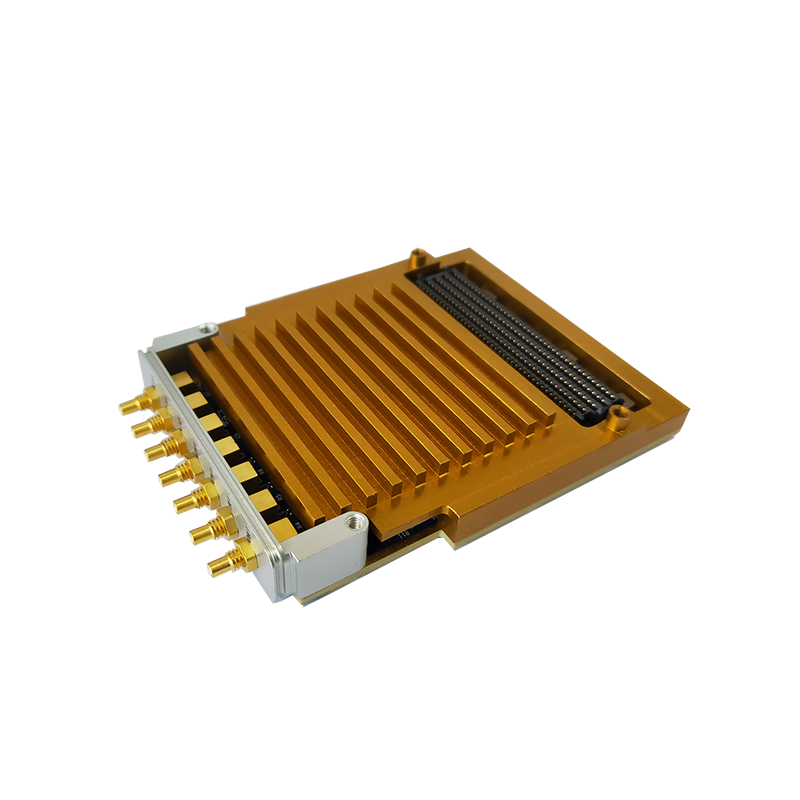

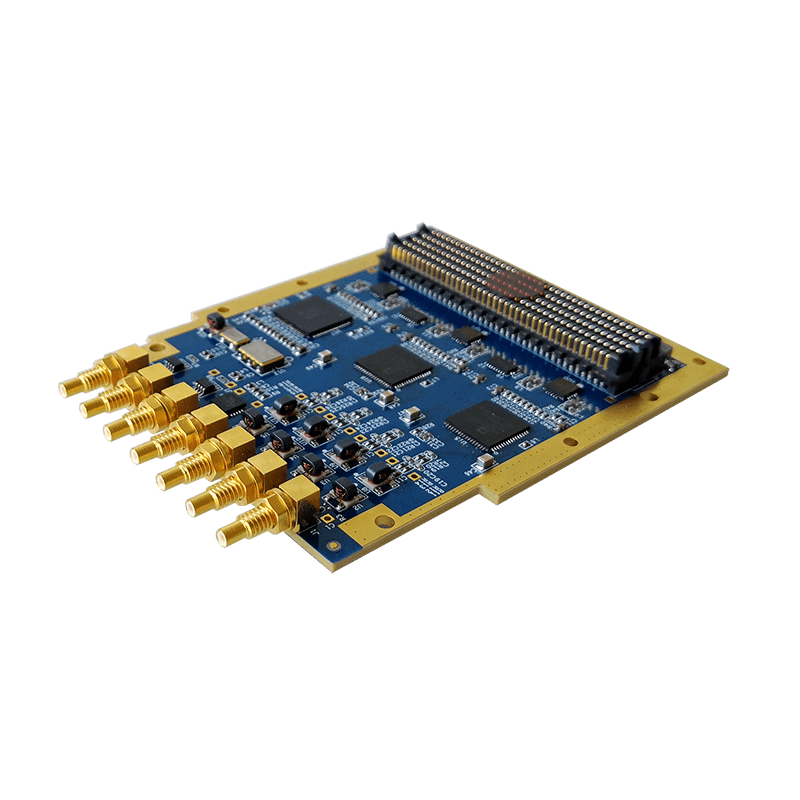

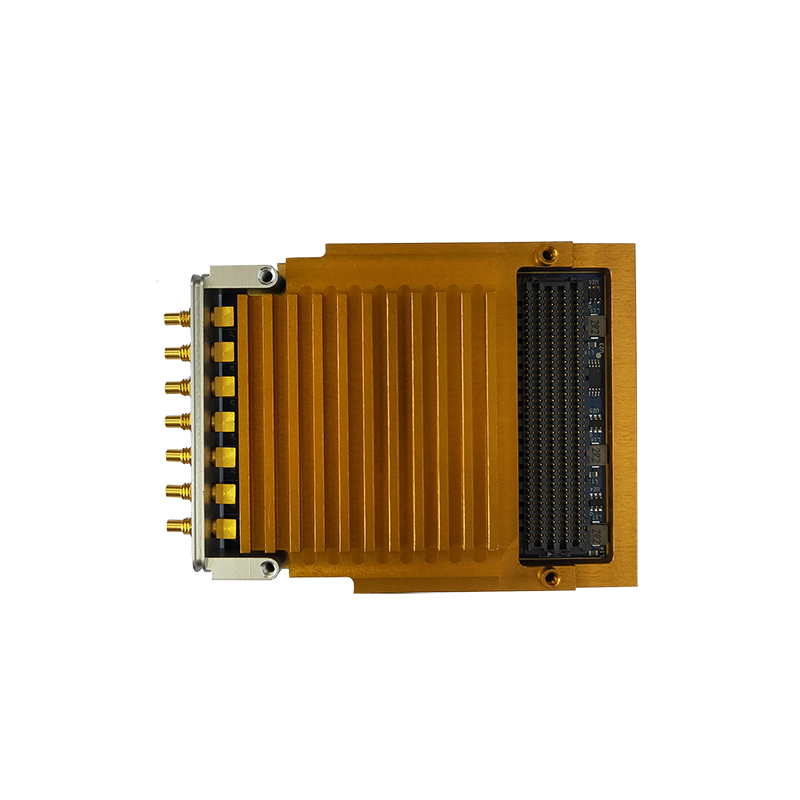

QT7136 板卡的电气与机械设计依据 FMC 标准 (ANSI/VITA 57.1)，通过一个高密度连接器（HPC）连接至 FPGA 载板。前面板装配了 7 个 SSMC 同轴连接器。QT7136 支持导冷结构， 可适应于坤驰的多种 FPGA 载板，如 QT7010、QT7011、QT7020、QT3011 及 Xilinx 和 Altera 等通用载板，以进行高性能的算法计算。

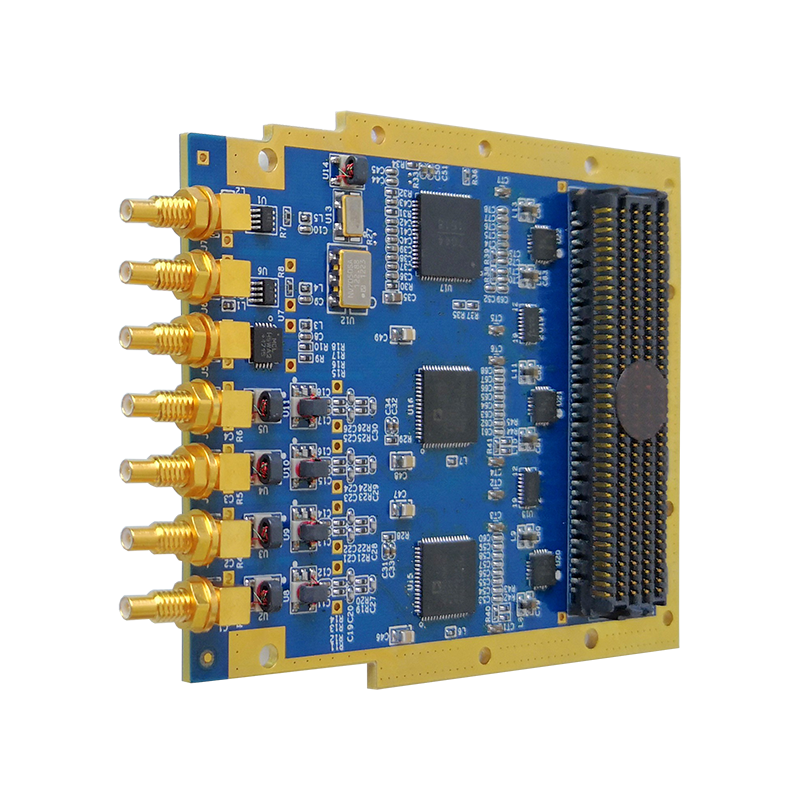

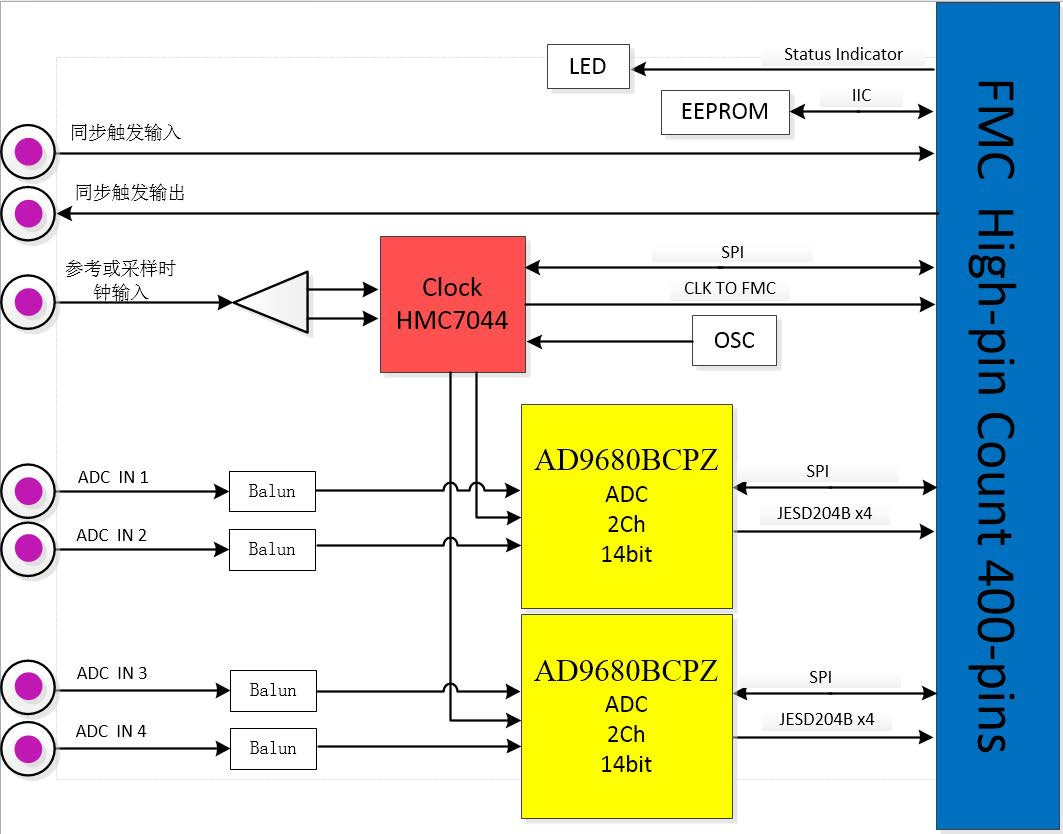

系统框图

技术规格

———7 个 SSMC 的连接器，其中 4 个分别为模拟信号输入 1~4； 一个是外部参考 / 采样输入信号（CLK）；一个为触发输出（TRO）；一个为触发输入 (TRI)

——板载状态指示 LED
—— 采样率：14bit，1/2/4 通道QT7136A 为 1.25GSPS； QT7136B 为 1.0GSPS； QT7136C 为 500MSPS；
——带宽：全功率模拟带宽（-3 dB）2GHz
——JESD204B 标准数字接口
——适应范围：完全符合 Vita57.1 规范，包括结构件，子卡尺寸， 面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性
——散热方式：风冷或导冷
——AC 耦合输入
——时钟选择灵活：内部时钟、外部时钟选择可由载板控制
——HPC 高引脚数连接器
——工作温度：商业级 0℃～ +55℃ ，工业级 -20℃～ +65℃

应用领域

——软件无线电

——宽带 MIMO 应用
——数字波束成形
——（雷达 / 声纳）电子战
——物理实验
——信号智能
——航空航天和测试仪器

其他支持

——提供 Verilog bit 文件

——JESD204B Core，可包括 BSP

主要规格与指标

模拟输入
(1)输入耦合方式：交流耦合 ;
(2)输入路数：4 路 ;
(3)满量程输入 f 范围：
QT7136A：
1460mVpp~1940mVpp 可编程，典型值 1580mVpp QT7136B：
1460mVpp~1940mVpp 可编程，典型值 1700mVpp QT7136C：
1460mVpp~2060mVpp 可编程，典型值 2060mVpp
(4)模拟输入带宽： 2GHz（-3 dB）
(5)输入阻抗：50 Ohm;
(6)连接器：SSMC;
模数转换器 ADC
(1)单芯片：集成双通道 ;
(2)分辨率：14bit;
(3)最大采样率： QT7136A：1.25Gsps QT7136B：1.0Gsps QT7136C：500Msps
(4)ADC 输出兼容 JESD204B 子类 1
时钟
(1)支持内部时钟：10MHz
(2)支持外部时钟最高：3GHz
(3)输入阻抗：50 Ohm;
(4)耦合方式：交流耦合 ;
(5)连接器：SSMC;
触发
(1)外部触发输入：3.3V LVCMOS 或 LVTTL;
(2)触发输出：3.3V LVCMOS 或 LVTTL;
(3)最大频率：200MHz;
(4)连接器：SSMC;
FMC 接口

HPC: SEAM-40-03.5-S-10-2-A-K-TR;

(1)DP_M2C（0-7），LVDS

(2)LA（00-33），LVDS 或者 LVCMOS 或者 LVTTL
(3)CLK（GBTCLK0-1；CLK0_M2C），LVDS (4)GA0,1；I2C
功耗
(1)+12V: <0.9 A;
(2)+3.3V: <0.1A;
(3)Vadj:<0.2A;

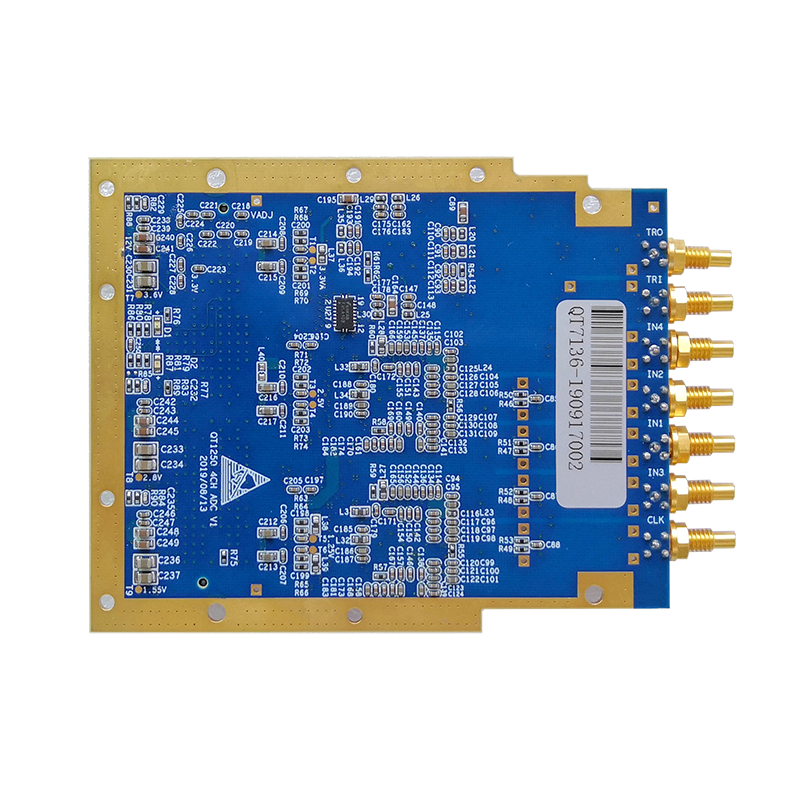

PS：如果只需要 2 通道，将只保留 J1（IN0）和 J2（IN1）， ADC 芯片 U16 将会 NC。
