产品简介

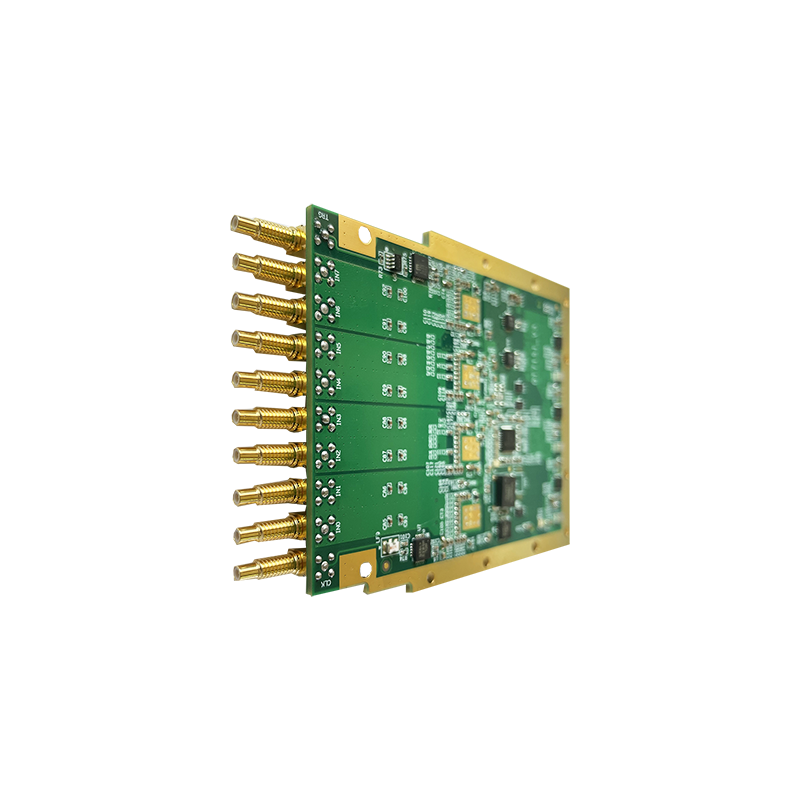

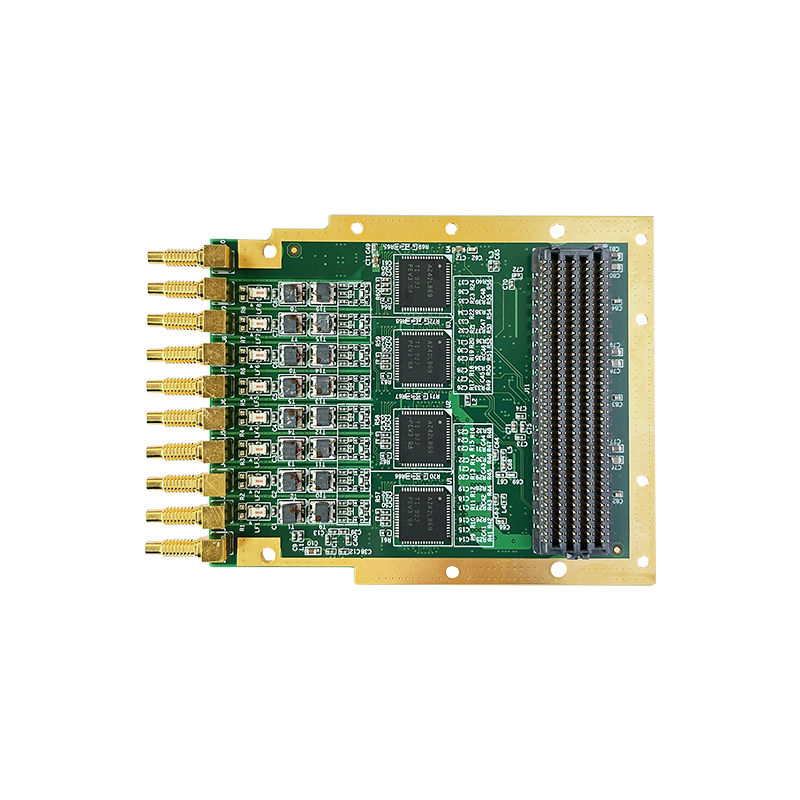

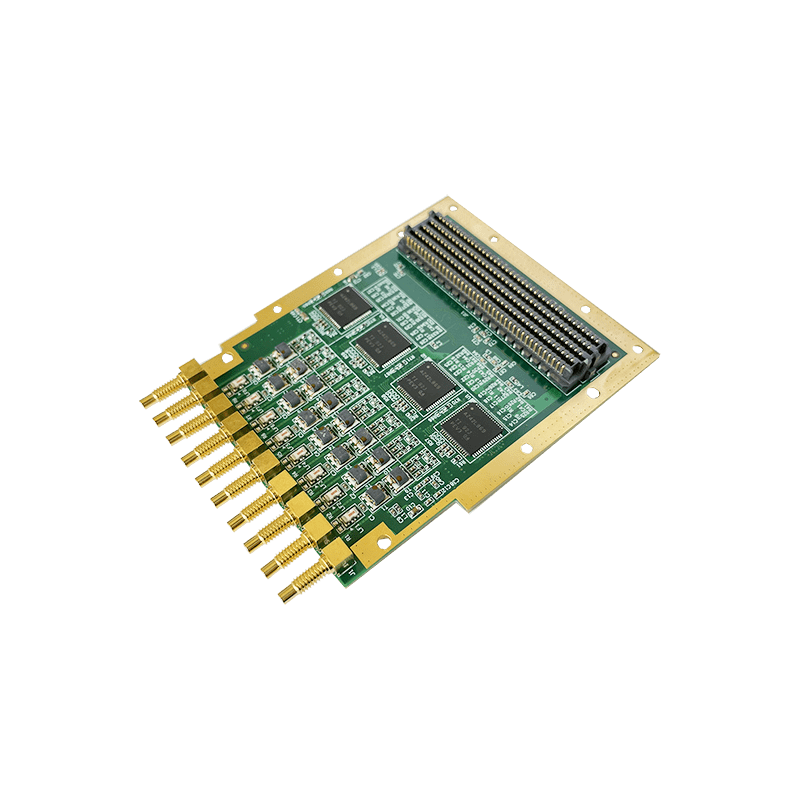

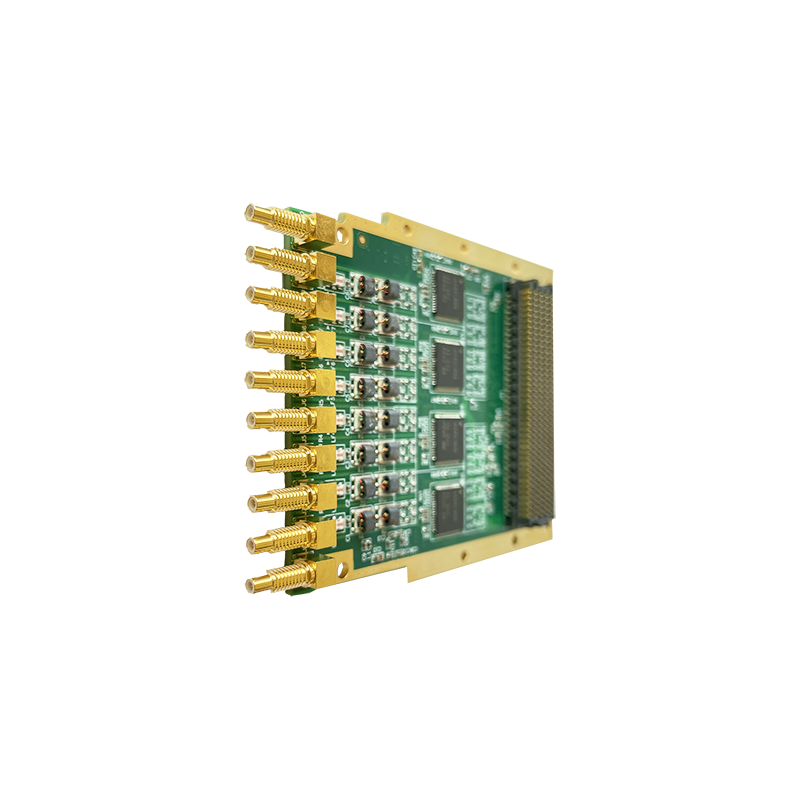

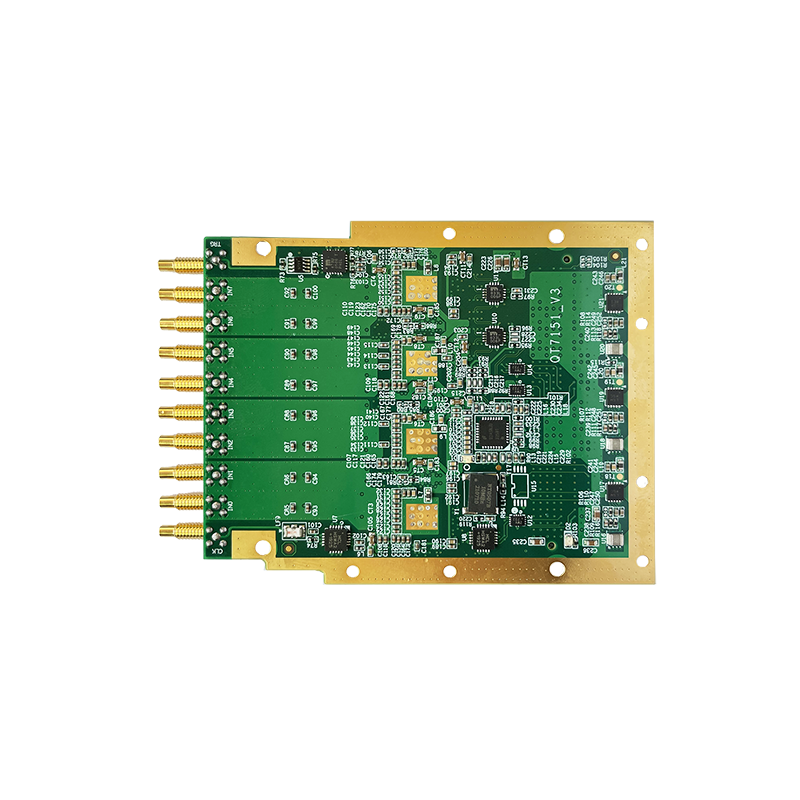

QT7151 是一款高分辨率、高采样率的 ADC FMC 子板。它提供 8 路 16 位 250MS/s 的 A/D 通道，全功率模拟输入带宽最高可达 900MHz。本产品是基于 TI 公司的 ADS42LB69 模数转换芯片而设计。板卡时钟模式支持内部参考时钟、外部参考 / 采样时钟输入等多种模式，时钟选择可通过 FPGA 控制的 2 个选择信号和 SPI 总线配置实现。

QT7151 板卡的电气与机械设计依据 FMC 标准 (ANSI/VITA 57.1)，通过一个高密度连接器（HPC）连接至 FPGA 载板。前面板 I/O 装配了 10 个 SSMC 同轴连接器。QT7151 支持导冷结构，可适应于坤驰的多种 FPGA 载板，如 QT7010、QT7011、QT7020、QT3011 及 Xilinx 和 Altera 等通用载板， 以进行高性能的算法计算。

技术规格

——10 个 SSMC 的连接器，其中 8 个分别为模拟信号输入0~7；一个是外部参考 / 采样时钟输入信号（CLK），一个是外触发 / 外同步信号（TRG）

——采样频率：16bit， 8 通道 250MS/s

——带宽：全功率模拟带宽 900MHz

——适应范围：完全符合 Vita57.1 规范，包括结构件，子卡尺寸， 面板连接器，正反面器件的限高等，大大提供了子卡的通用 性和适配性

——散热方式：风冷或导冷

——AC 耦合输入

——时钟选择灵活：内部时钟、外部时钟选择可由载板控制

——HPC 高引脚数连接器

——工作温度：商业级 0℃～ +55℃ ，工业级 -20℃～ +65℃

应用领域

——软件无线电

——宽带MIMO 应用

——数字波束成形

——（雷达/ 声纳）电子战

——物理实验

——信号智能

——航空航天和测试仪器

其他支持

——提供 Verilog bit 文件

——开源的 C/C++ 参考例子

主要规格与指标

模拟输入

(1)输入耦合方式：交流耦合 ;

(2)输入路数：8 路 ;

(3)满量程输入电压：2.0Vpp/2.5Vpp 可编程

(4)模拟输入带宽： 900MHz

(5)输入阻抗：50 Ohm;

(6)连接器：SSMC;

模数转换器 ADC

(1)单芯片：双通道 ;

(2)分辨率：16bit;

(3)最大采样率：250MS/s (4)ADC 输出信号：DDR LVDS时钟

(1)支持内部时钟：10MHz

(2)支持外部时钟最高：250MHz

(3)输入阻抗：50 Ohm;

(4)耦合方式：交流耦合 ;

(5)连接器：SSMC;

FMC 接口

HPC: ASP-134488-01; (1)LA（00-33），LVDS

(2)HA（00-23），LVDS 或者 LVCMOS 或者 LVTTL

(3)HB（00-21），LVDS 或者 LVCMOS 或者 LVTTL (4)CLK（CLK0_M2C_P/N），LVDS

功耗

(1)+12V: <0.8 A;

(2)+3.3V: <0.1A; (3)Vadj（+1.8V 时）:<0.2A;
