产品简介
QT7151L 能够支持触发输入；时钟模式支持外部采样时钟输入、内部参考时钟输入，时钟选择可通过 SPI 总线配置实现。
QT7151L 的电气与机械设计依据 FMC 标准（ANSI/VITA 57.1），支持导冷，能够满足用户在特殊环境下的使用需求。

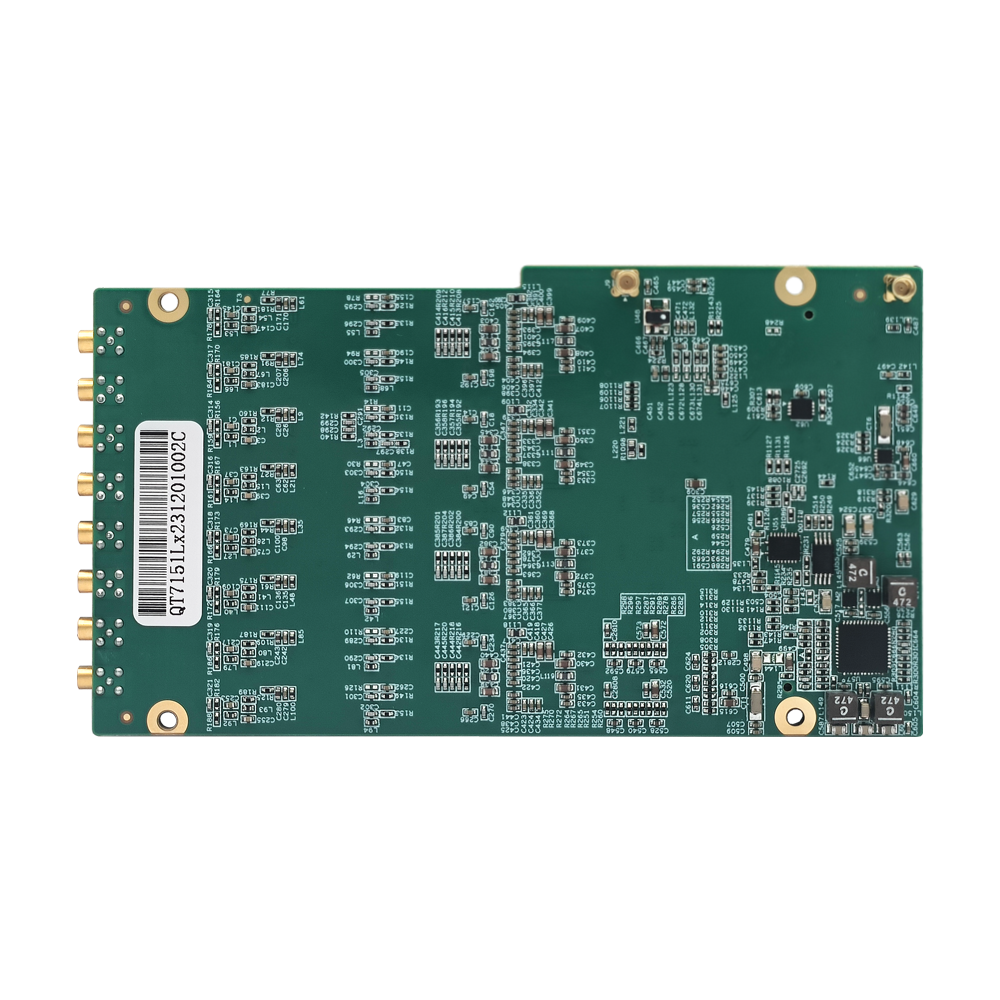

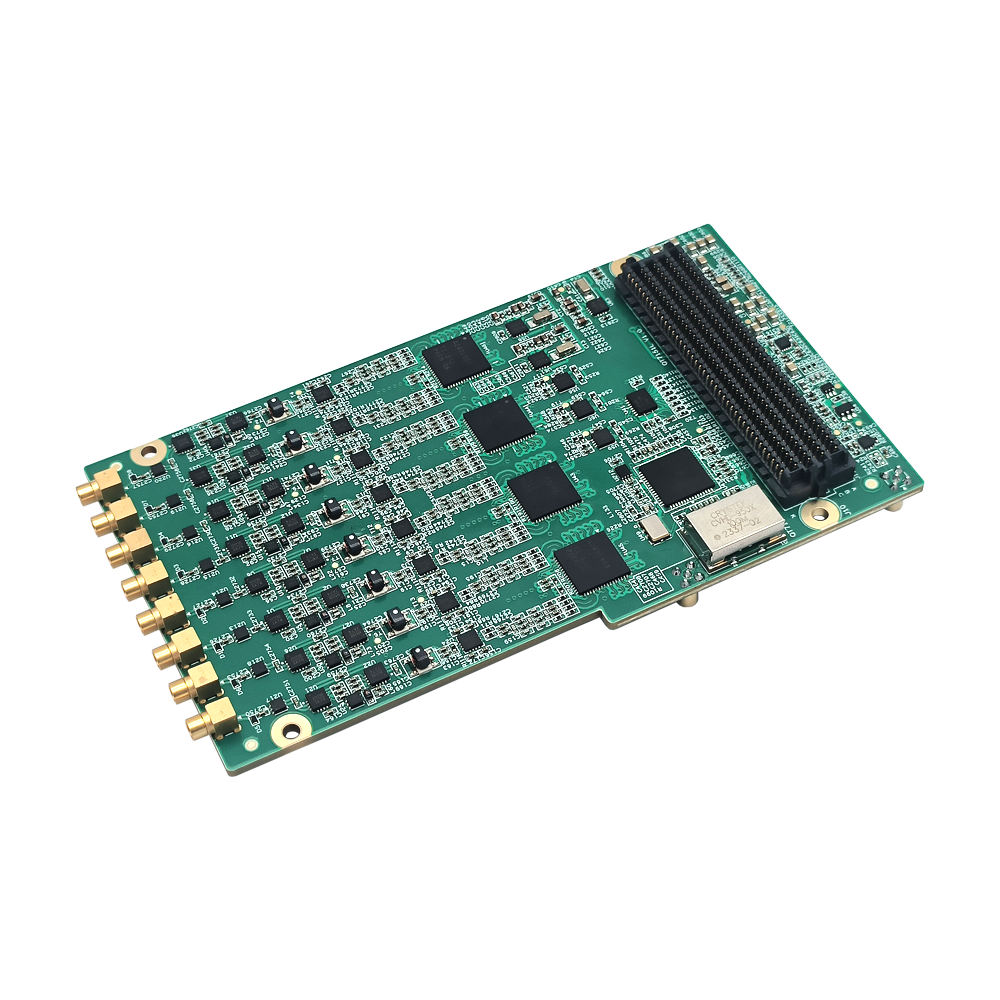

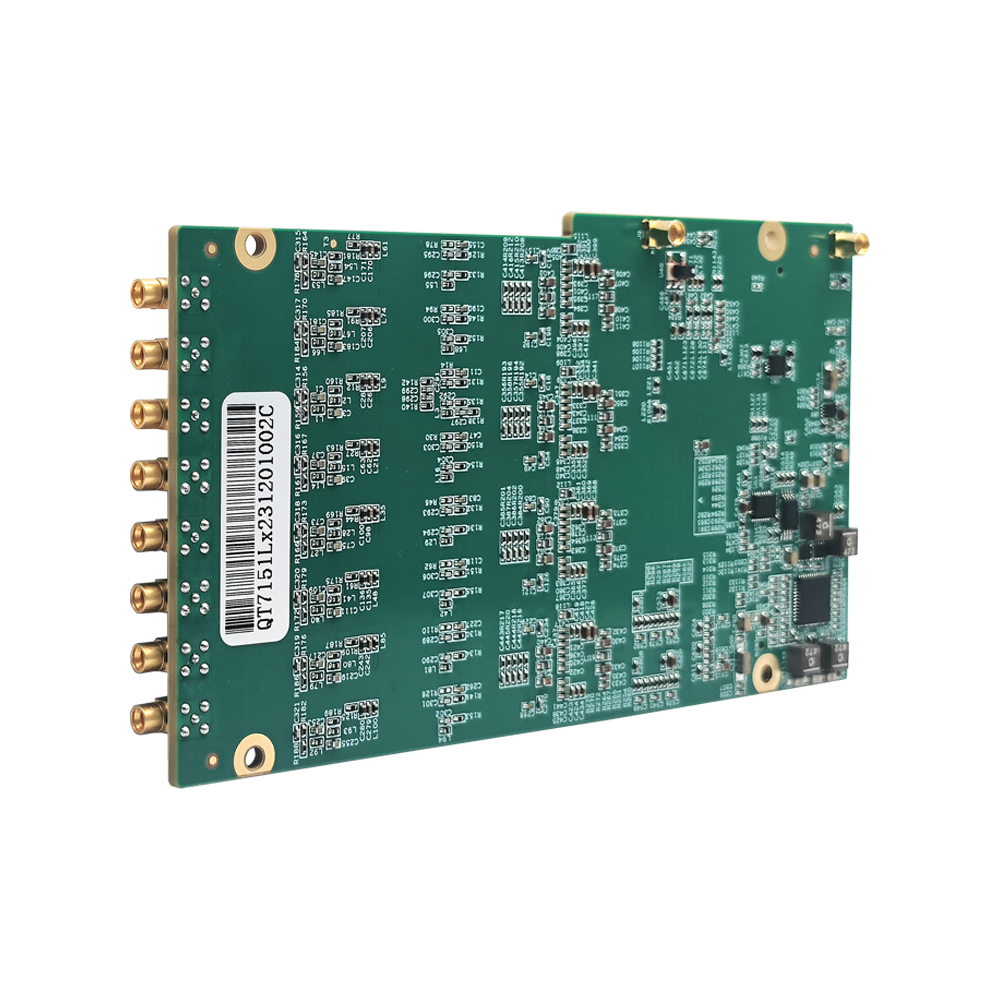

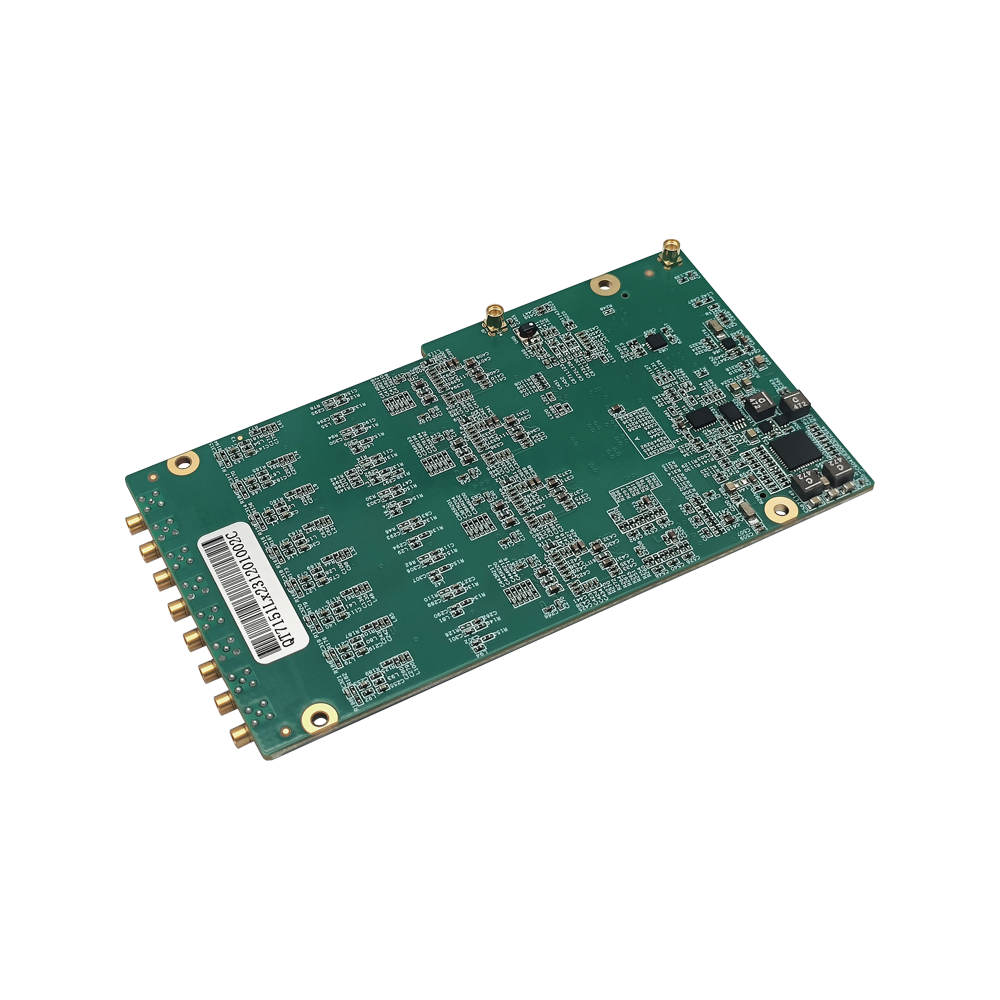

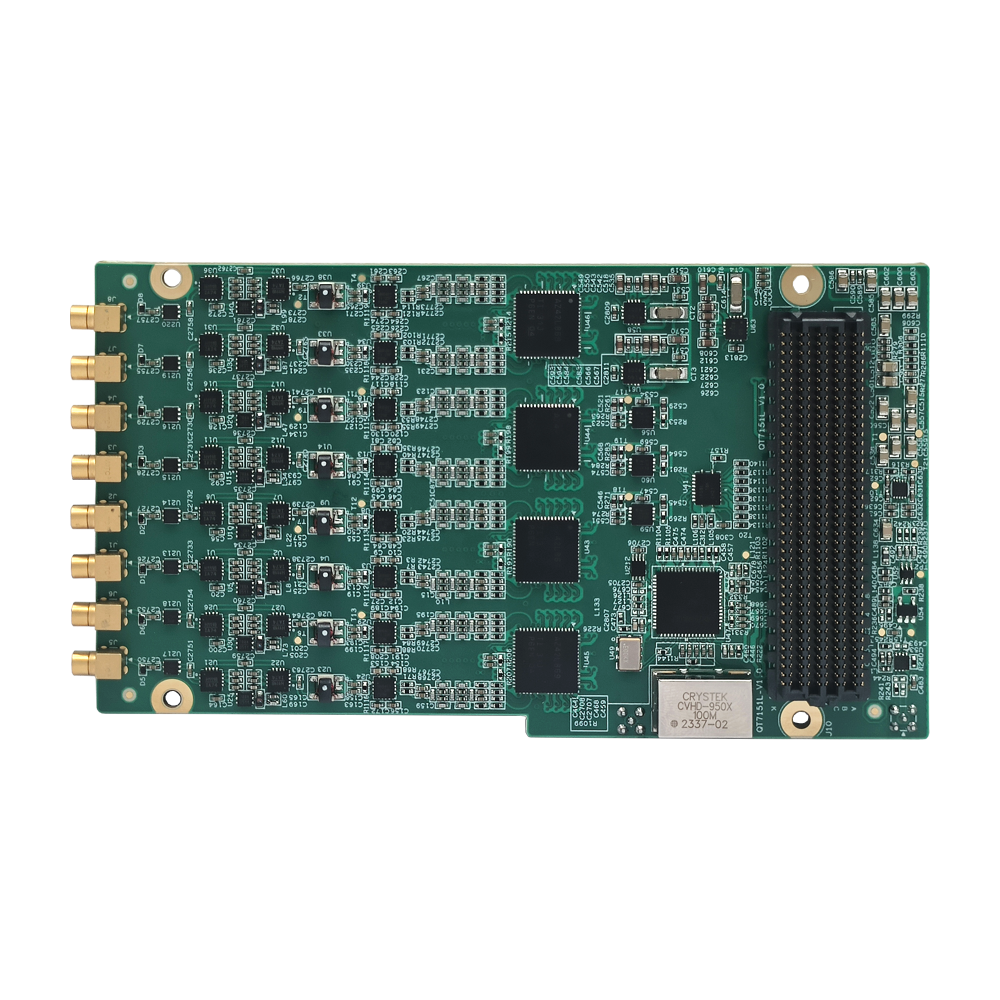

QT7151L 是基于 TI 公司的 8 通道 16bit-250Msps 高速模数转换器芯片 ADS42LB69 设计的标准单槽位、导冷结构设计的 FMC 子卡；QT7151L 集成了 4 颗 ADC 芯片 ADS42LB69 和一颗时钟芯片 LMK04828，可以支持 8 通道 16bit250Msps 的 AD 转换，输入阻抗 50 欧姆，采用交流耦合方式。

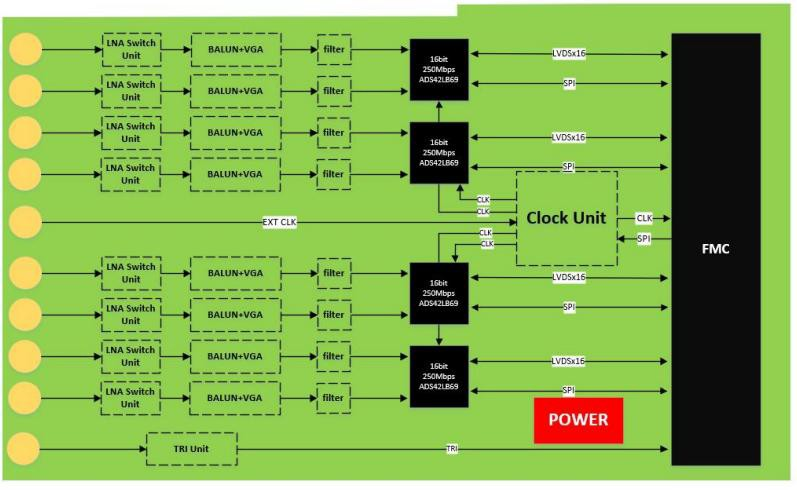

系统框图
