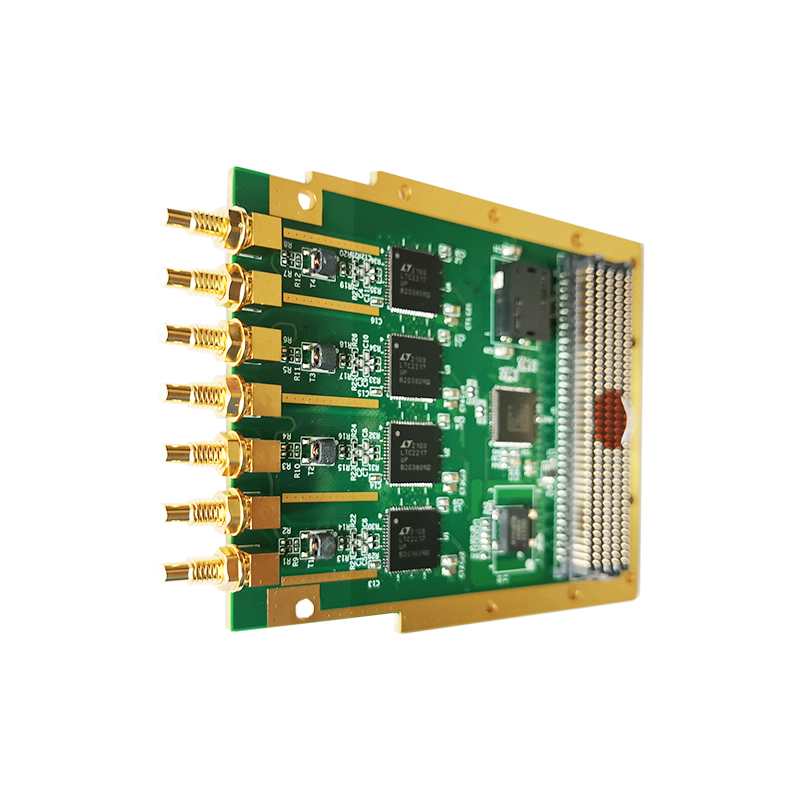

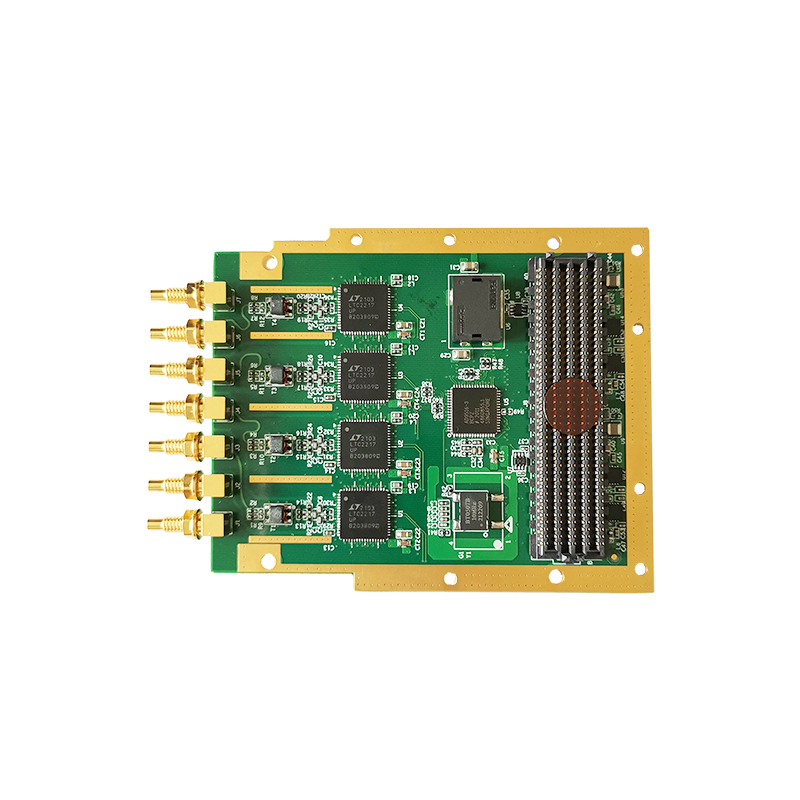

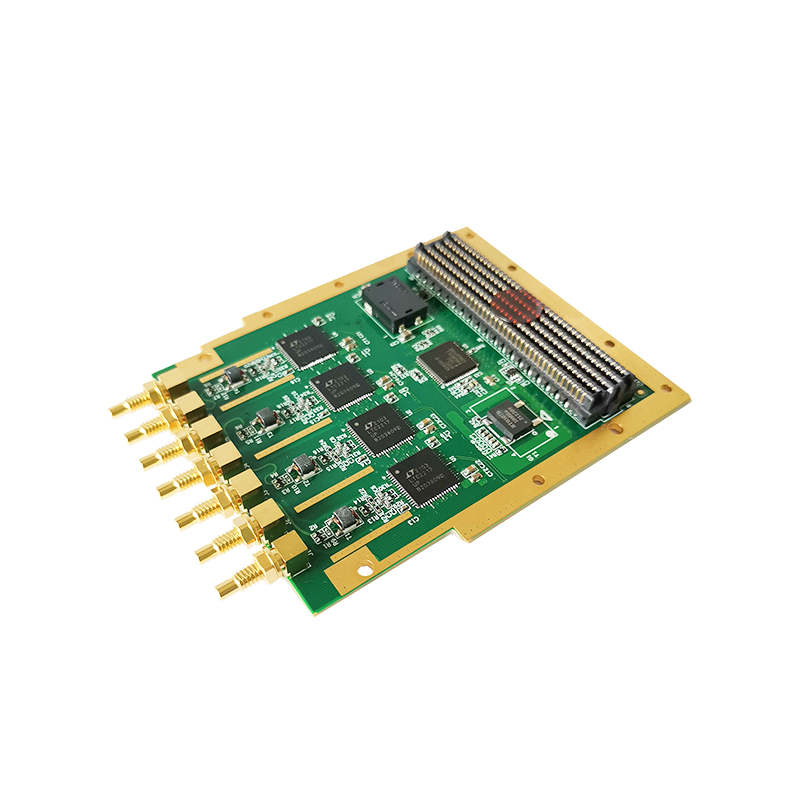

产品简介

QT7153是一款多通道、高分辨率、高采样率的ADC FMC子板。它提供4路16位105MS/s的A/D通道，全功率模拟-3dB输入带宽可达400MHz。本产品是基于ADI公司LTC2217IUP模数转换芯片而设计。板卡支持触发输入/输出接口；时钟模式支持内部参考时钟、外部参考时钟、外部采样时钟等多种模式，时钟选择可通过时钟芯片AD9516的SPI信号进行配置。

QT7153板卡的电气与机械设计依据FMC标准(ANSI/VITA 57.1)，通过一个高密度连接器（HPC）连接至FPGA载板。前面板装配了7个SSMC同轴连接器。QT7153支持导冷结构，可适应于坤驰的多种FPGA载板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用载板，以进行高性能的算法计算。

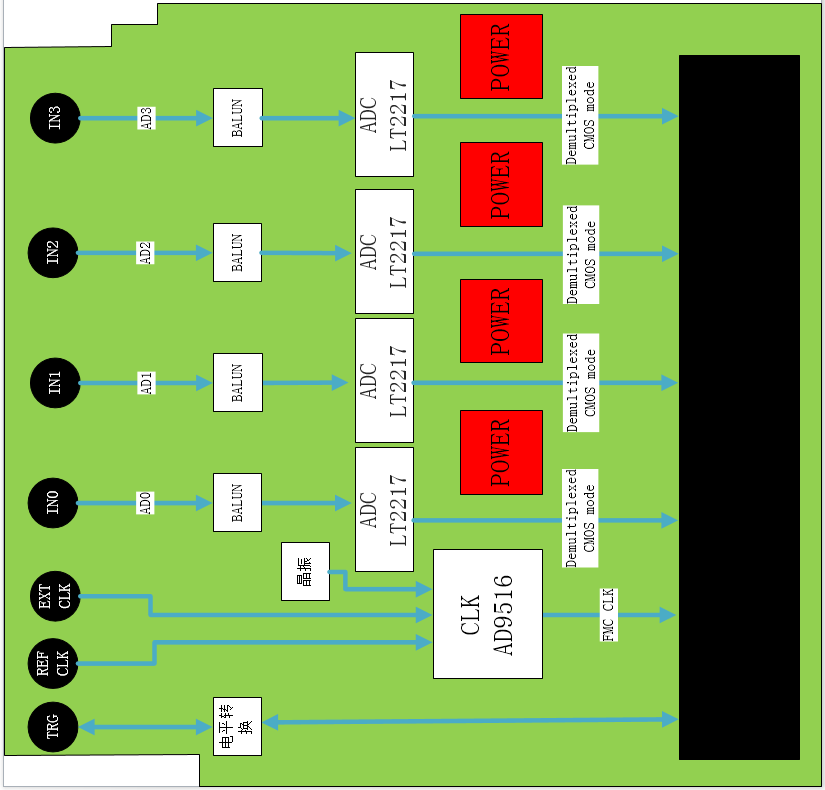

系统框图

技术规格

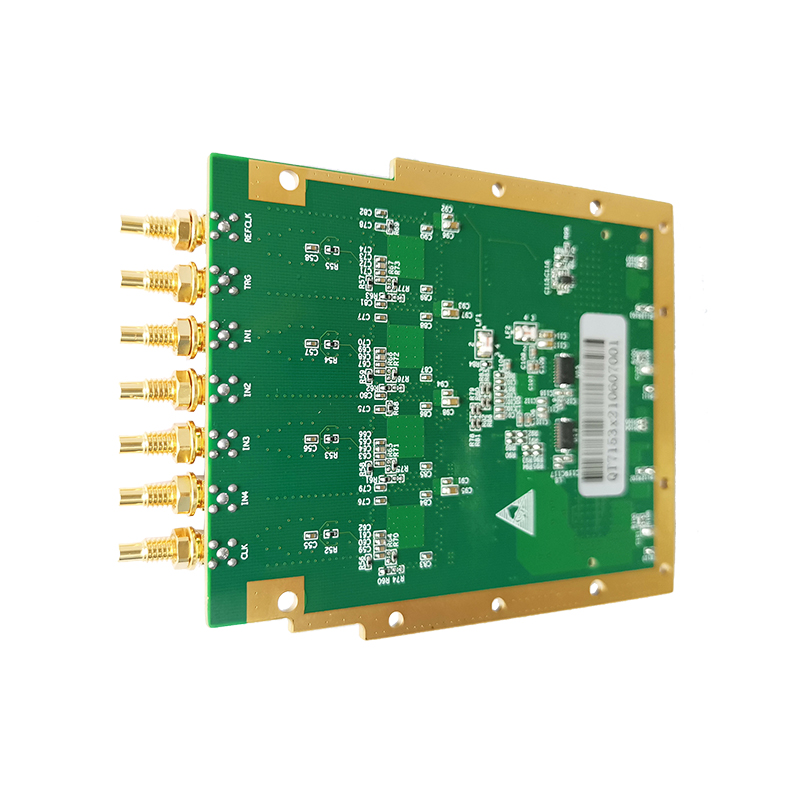

• —— 7个SSMC的连接器，其中4个分别为模拟信号输入1~4；一个是外部采样时钟（CLK）；一个为外部参考时钟（REFCLK）；一个为触发输入/输出 (TRG)

• —— 采样频率：16bit，4通道105MS/s

• —— 带宽：全功率模拟带宽（-3 dB）400MHHz

• —— 输出信号LVDS 或 CMOS可设

• —— 适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性

• —— 散热方式：风冷或导冷

• —— AC耦合输入

• —— 时钟选择灵活：内部时钟、外部时钟选择可由载板控制

• —— HPC高引脚数连接器

• —— 工作温度：商业级0℃ ～ +55℃ ，工业级 -20℃ ～ +65℃

应用领域

• —— 软件无线电

• —— 宽带MIMO应用

• —— 数字波束成形

• —— （雷达/声纳）电子战

• —— 物理实验

• —— 信号智能

• —— 航空航天和测试仪器

其他支持

• —— 提供Verilog bit文件

• —— 开源的C/C++ 参考例子
