产品特点

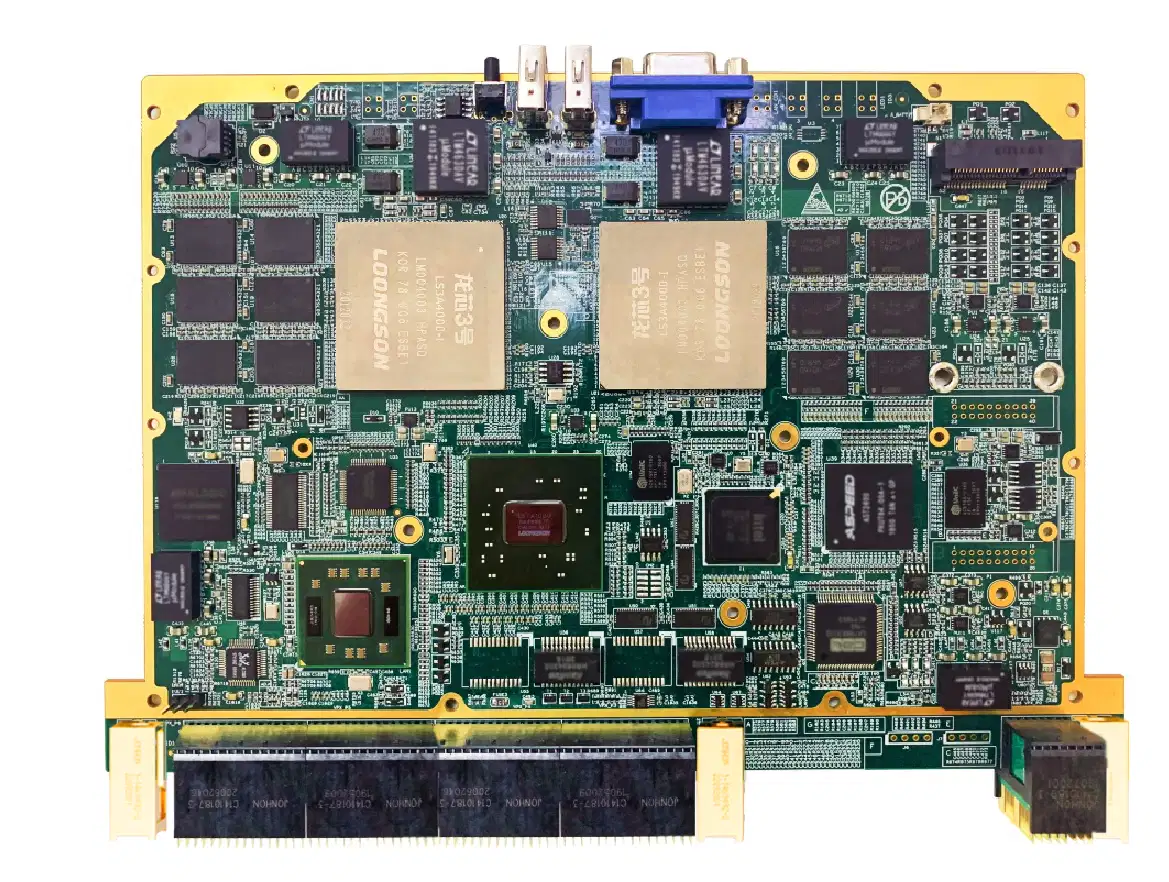

板贴2颗龙芯LS3A4000或LS3A5000处理器
板贴32GB DDR4 内存
板贴龙芯7A1000芯片组
支持单12V供电
国产化率95%
产品参数 |
VPX接口 |
|
P0 |
电源12V/3.3V_AUX,IPMB |
P1 |
NA |
P2 |
NA |
P3 |
1 x VGA;1 x DVI;2 x RS232;4 x USB2.0;1 x Audio |
P4 |
2 x 10/100/1000M Base-T千兆以太网;2 x 10/100/1000M Base-BX千兆以太网; 2 x 10G KR |
P5 |
2 x SATA-III |
P6 |
1 x PCIe X8 |
系统平台 |
|
CPU |
板贴2颗龙芯LS3A400四核处理器 主频1.5GHz或LS3A5000处理器 |
内存 |
板贴32G DDR4内存;支持ECC |
固件 |
PMON固件 |
芯片组 |
龙芯7A1000或者7A2000 |
BMC |
支持远程开关机、重启、电压监测、温度监测等功能 |
前置I/O |
|
USB |
2 x USB2.0 接口 |
显示 |
1 x VGA 接口 |
按键 |
复位按键 |
指示灯 |
电源、状态、告警、网络、硬盘、 TCM指示灯 |
板载I/0 |
|
存储 |
1 x mSATA接口,直接销毁功能 |
TCM |
1 x TCM接口(采用miniPCIE接口形式,支持TCM主动度量功能) |
后出线I/O |
|
USB |
4 x USB2.0 |
串口 |
2 x RS-232 |
存储 |
2 x SATA-II |
串口 |
4 x RS-232/422/485可选 |
存储 |
4 x SATA-III |
网络 |
2 x 10/100/1000Base-T千兆以太网 2 x 10/100/1000Base-BX千兆以太网 2 x 10G KR万兆网 |
音频 |
麦克风/输入/输出 |
扩展总线 |
1 x PCIe X8 Gen3 |
显示 |
1 x DVI 1 x VGA |
环境与机构 |
|
电源 |
12V;3.3V_AUX或通过更改硬件单12V供电 |
功耗 |
90W |
工作温度 |
-40~ 70℃ |
存储温度 |
-50~ 85℃ |
尺寸 |
VPX 6U 4/5HP(160.00 x 233.35 mm) |
操作系统 |
中标麒麟 |
|
