      中频采集系统


      采集系统规格
      系统采用基于PCIEx8的FPGA开发系统,包括如下几个部分:
      1.板载单通道14bit250MSPSADC,采样率可以通过软件设置。
      2.低噪声模拟前端,支持-50dBm到-20dBm的中频信号输入。
      3.程控增益放大器,可以通过软件设置增益。
      4.板载1GBDDR2内存。
      5.优化的PCIexpressx8传输接口,支持1200MB/s的连续传输速率。
      6.高稳定度,超低低抖动时钟发生器。
      7.低噪声电源设计。
      8.提供windows下的驱动程序以及API函数,SDK开发包。

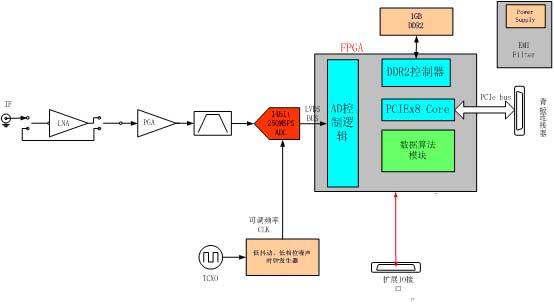

      系统框图如下:

    系统框图



      系统功能描述

      1.采集通道支持250Msps采样率,14bit;
      2.高速信号调理电路,AC耦合,50欧姆/75欧姆阻抗匹配。
      3.放大器采用二级放大,第一级低噪声放大器采用固定20dB增益,可以旁通。第二级为程控增益放大器,范围为-10dB到20dB可调。整体动态范围为-10dB到40dB。
      4.带通滤波器中心频率为70MHz,带宽40MHz,二阶滤波器。
      5.FPGA逻辑开放,用户可以自定义FPGA逻辑。
      6.支持FPGA实时计算FFT。我们采用的FPGA为XilinxXC5VSX95T具备的FFT能力如下:
    16bit数据输入,32k点FFT,工作时钟250MHz,需要资源为,LUT3300个,乘法单元9个,延迟约400us。输出数据的虚部和实部。

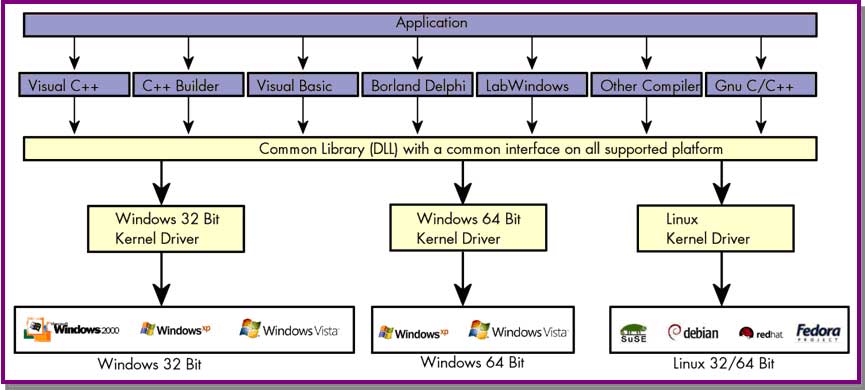

      二次开发API函数

      我们提供丰富的接口函数和系统主要功能的例程,支持C/C++,labview以及Matlab环境下的二次程序开发。
