什么是IQ信号?

返回列表 来源:坤驰科技 查看手机网址
扫一扫!什么是IQ信号?扫一扫!
浏览:- 发布日期:2015-06-24 16:39:00【

  I:in-phase表示同相
  Q:quadrature表示正交,与I相位差90度。

  IQ信号的来源

  早通讯是模拟通讯,假设载波为cos(a),信号为cos(b),那么通过相成频谱搬移,就得到了

  cos(a)*cos(b)=1/2[cos(a+b)-cos(a-b)]

  这样在a载波下产生了两个信号,a+b和a-b,而对于传输来说,其实只需要一个信号即可,也就是说两者选择一个即可,另外一个没用,需要滤掉。但实际上滤波器是不理想的,很难完全滤掉另外一个,所以因为另外一个频带的存在,浪费了很多频带资源。

  进入数字时代后,在某一个时刻传输的只有一个信号频率,比如0,假设为900MHz,1假设为901MHz,一直这两个频率在变化而已,并且不可能同时出现。这个不同于模拟通讯信号,比如电视机,信号的频带就是6.5MHz。还有一个严重的问题,就是信号频带资源越来越宝贵,不能再像模拟一样这么简单的载波与信号相乘,导致双边带信号。

  大家希望得到的,就是输入a信号和b信号,得到单一的a+b或者a-b即可。基于此目的,我们就把这个公式展开:

  cos(a-b)=cos(a)cos(b)+sin(a)sin(b)

  这个公式清楚的表明,只要把载波a和信号b相乘,之后他们各自都移相90度相乘,之后相加,就能得到a-b的信号了。这个在数字通讯,当前的半导体工艺完全可以做到:

  1:数字通讯,单一时间只有一个频点,所以可以移相90度。

  2:相加器、相乘器技术很容易实现。

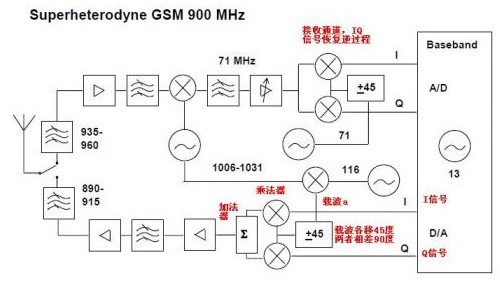

  如下图:手机GSM射频部分:





  接下来就很好办了,大家知道I就是cos(b),Q就是sin(b)

  对这两个信号进行组合:

  cos(b),sin(b)

  cos(b),-sina(b)

  -cos(b),sin(b)

  -cos(b),-sin(b)

  这个就是IQ信号的四相调制了。

  之后为了编码更多的,下面的就大家自己看书了。

  坤驰科技提供的针对通信应用的高速数据采集卡,可以实现IQ信号的采集与解调,是中频、射频领域应用的佳之选。
