产品简介

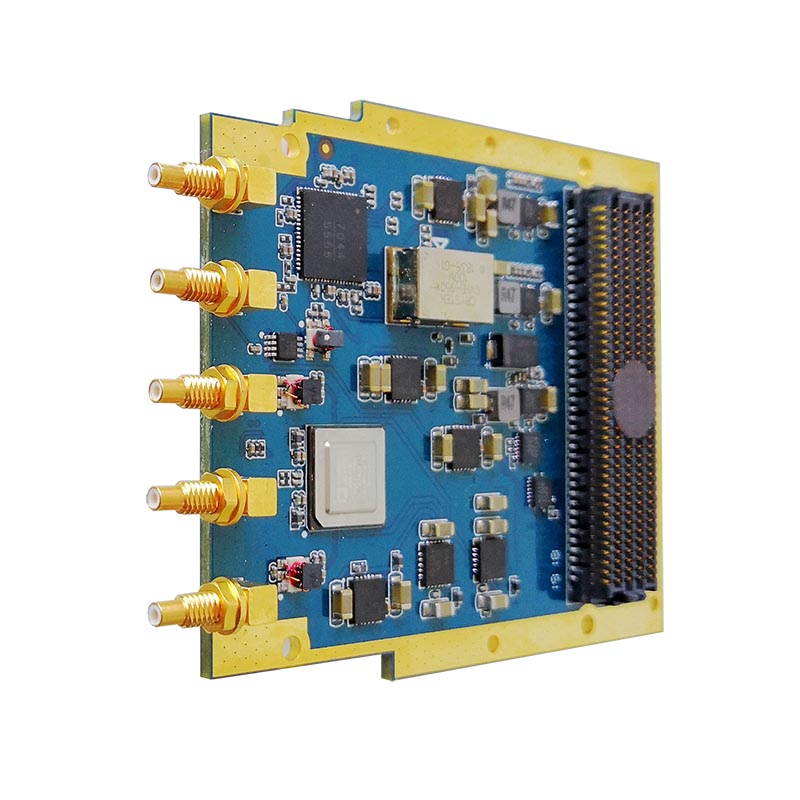

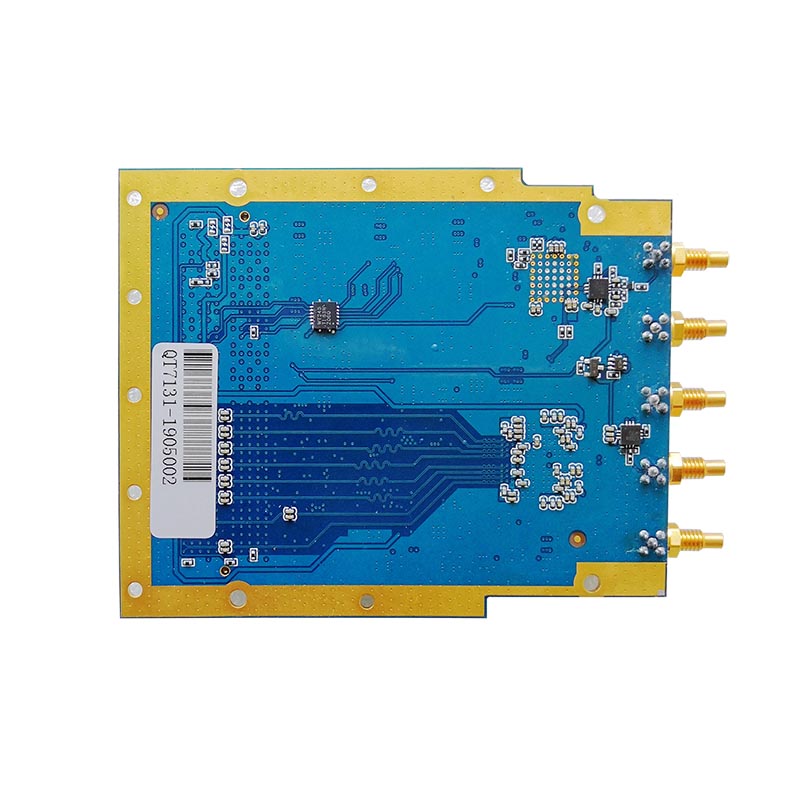

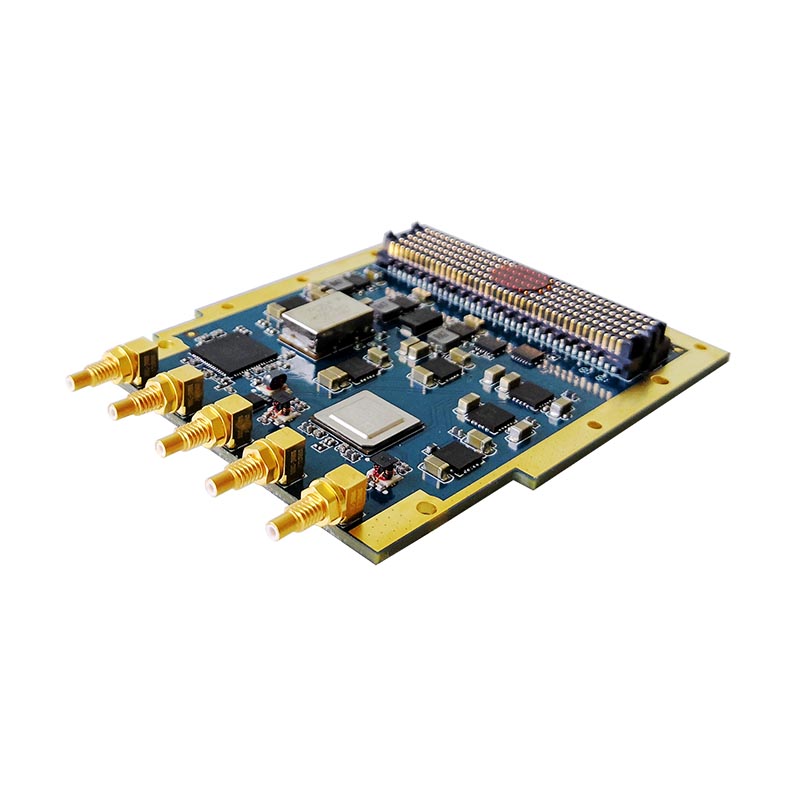

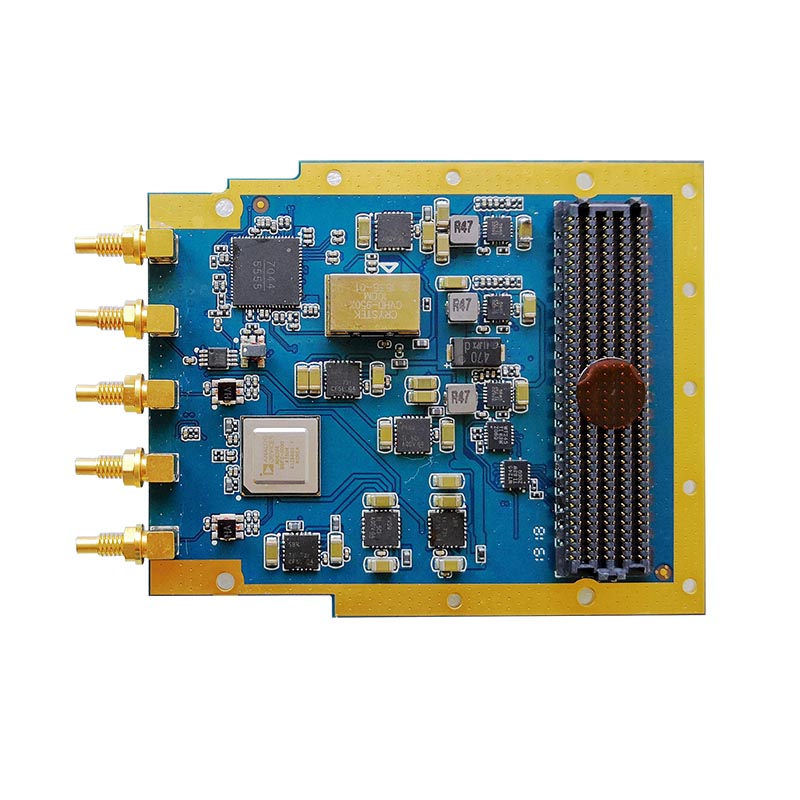

QT7131是一款高分辨率、高采样率ADC FMC子板。它提供2路14位3G/2.6G/2GS/s A/D通道，全功率模拟输入带宽（-3dB）可达9GHz。QT7131A为3.0GSPS采样率，QT7131B为2.6GSPS采样率，QT7131C为2.0GSPS采样率。板卡支持外部触发输入；内参考、外参考、外时钟三种时钟方式，可通过SPI总线实现时钟源选择。通过同步时钟输入可实现多个板卡的同步。

QT7131板卡的电气与机械设计依据FMC标准(ANSI/VITA 57.1)，通过一个高密度连接器（HPC）连接至FPGA载板。前面板I/O装配5个SSMC同轴联接器。QT7131设计兼容风冷和导冷，可适应于坤驰的多种FPGA载板，如QT7010、QT7020及Xilinx和Altera等通用载板，以进行高性能的算法计算。

系统框图

技术规格

—— 5个SSMC的连接器，其中2个分别为模拟信号输入通道A和模拟信号输入通道B；一个为外部时钟输入(CLK)；一个为触发输入（TRL）；一个为同步时钟输入(SYNC)

—— 采样速率:

  - QT7131A：2通道 14bit 3.0GS/s；

  - QT7131B：2通道 14bit 2.6GS/s；

  - QT7131C：2通道 14bit 2.0GS/s；

—— AC耦合输入

—— 输入带宽：全功率模拟输入带宽（-3dB）：9GHz

—— 支持多板共采样时钟

—— JESD204B 标准数字接口

—— 兼容VITA57.1规范

—— 兼容风冷或导冷

—— 内部时钟、外部时钟及外参考时钟

—— HPC高引脚数连接器

—— 工作温度：商业级0℃～+70℃ ，工业级 -40℃～+85℃

应用领域

—— 软件无线电

—— 数字波束成形

—— （雷达/声纳）电子战

—— 无线通信系统

—— 高速采集、回放系统

—— 测试测量仪器
