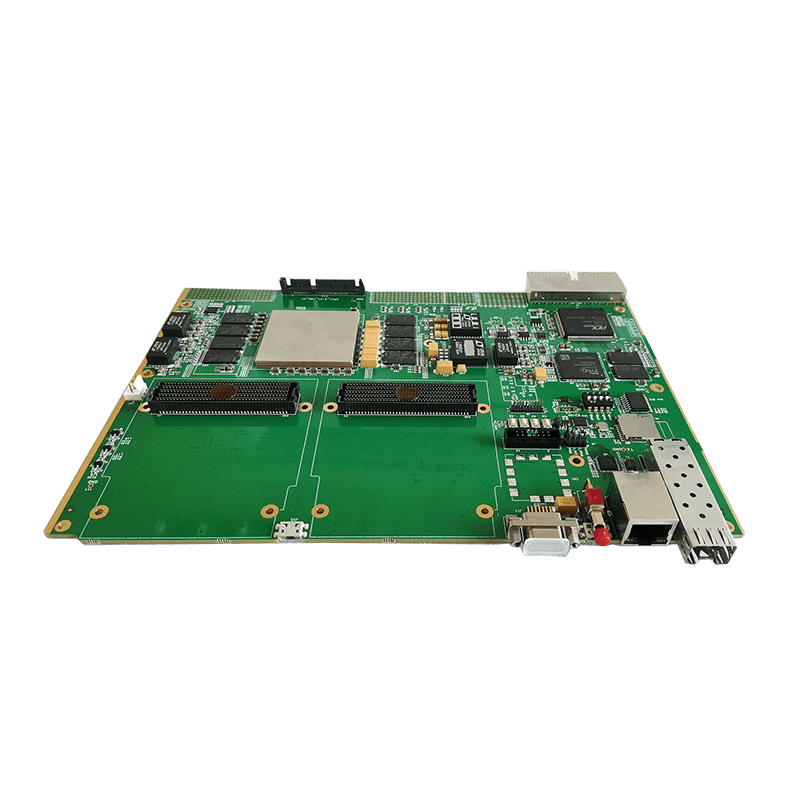

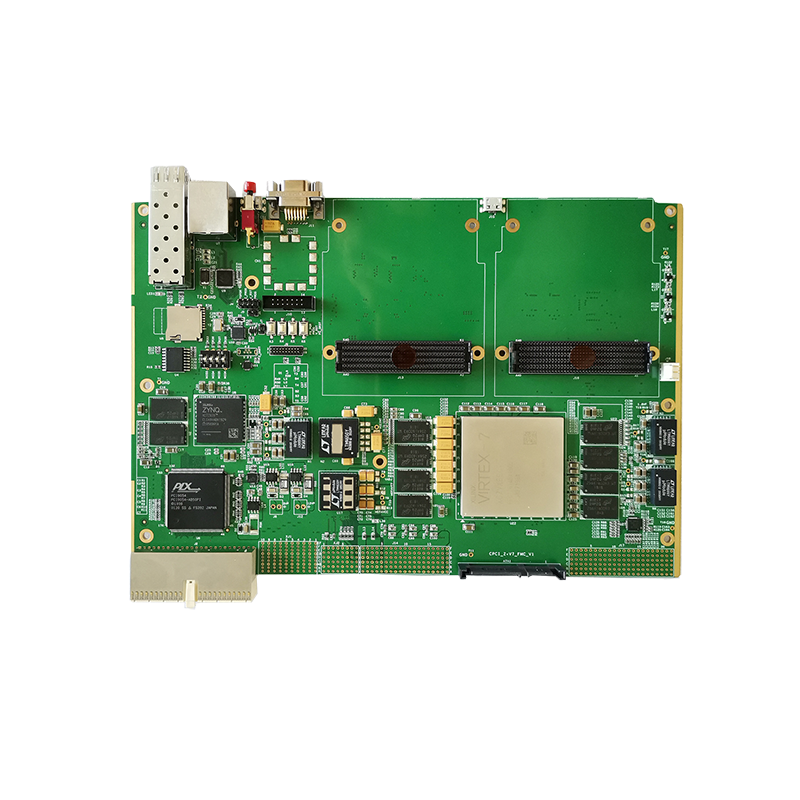

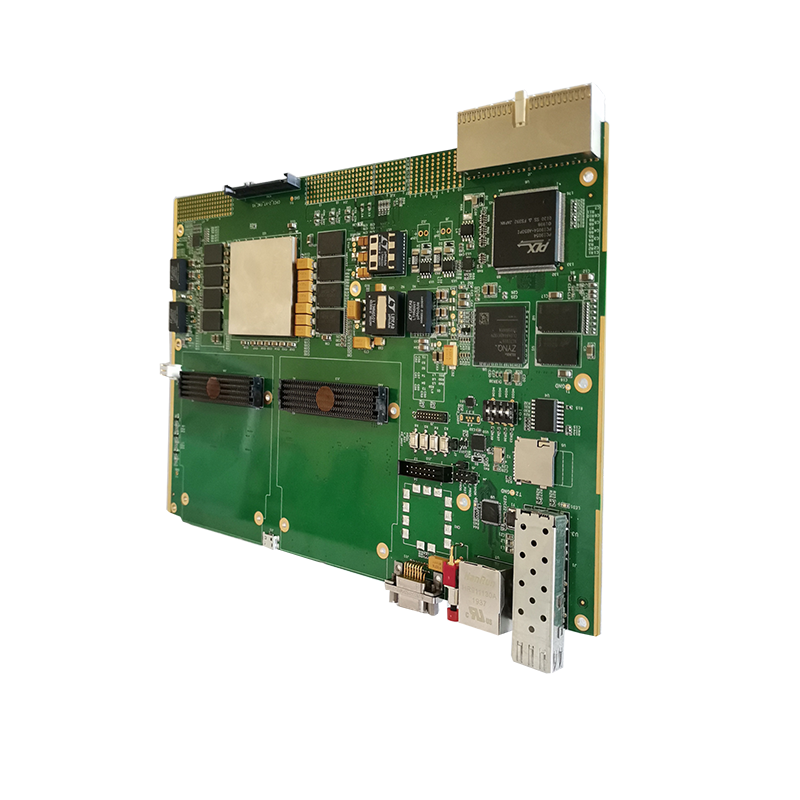

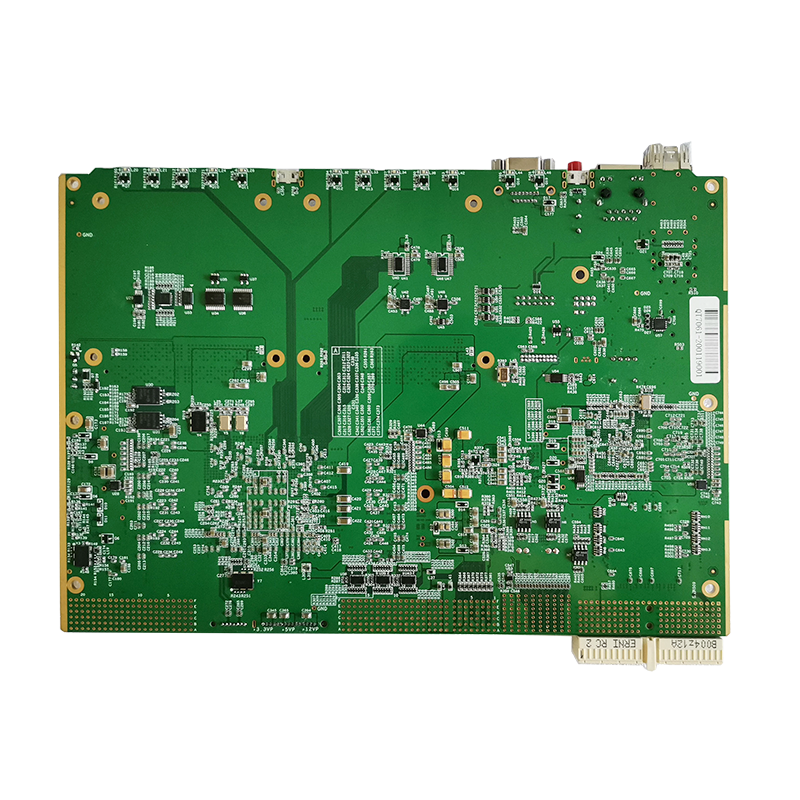

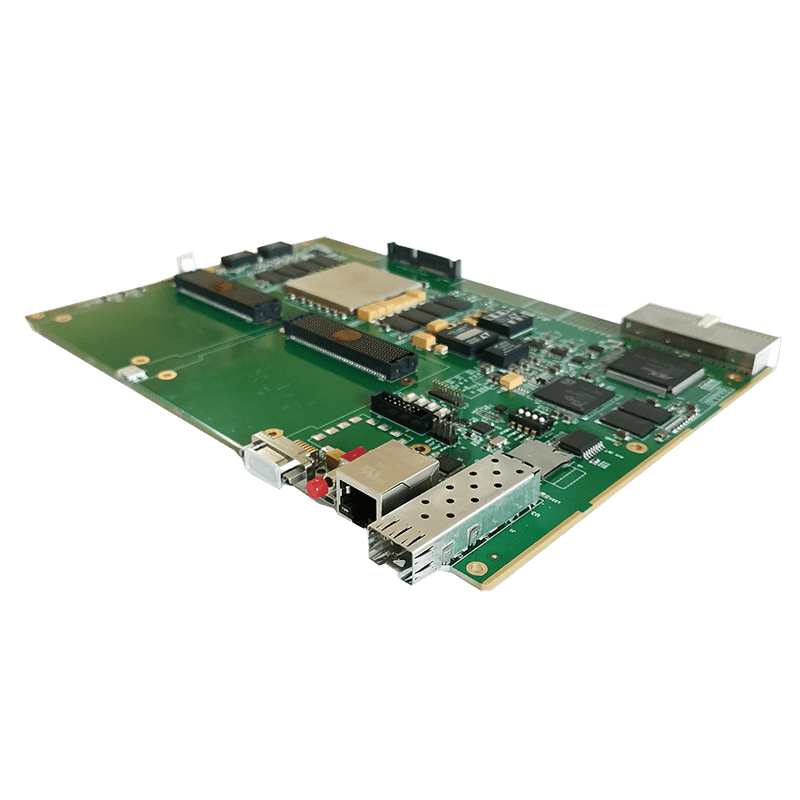

产品简介

QT7061板卡是一款基于V7+Z7双FPGA的双FMC高性能CPCI载板。主要芯片采用Xilinx公司7系FPGA中最高端的Virtex7中的XC7VX690T-2FFG1761和Zynq7中的XC7Z020-CLG484，组成双FPGA载板。其中XC7VX690T-2FFG1761搭配2组共8片16bit 4Gb的DDR3 SDRAM（MT41K256M16HA-125ITE），XC7Z020-CLG484搭配2片相同规格的DDR3S DRAM。QT7061支持eMMC接口（也可以做为XC7Z020的IO扩展），SFP+接口，USB2.0接口、SD卡接口、千兆网、UART口、JTAG等外设接口，支持2个标准HPC的FMC扩展接口。另外PCB还兼容PXIe插槽（一般不焊接）。

QT7061板卡提供2路400Pin（40*10）的HPC连接器（ASP-134486-01）作为标准FMC接口，该连接器符ANSI/VITA57.1标准，可以根据应用需求灵活地搭配FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。

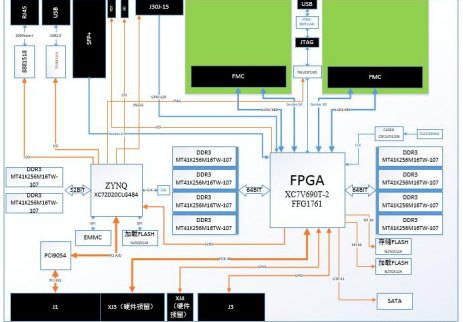

系统框图

技术规格

——FPGA为XC7VX690T-2FFG1761和XC7Z020-CLG484，提供高性价比的丰富的逻辑资源；
——提供2路FMC标准（VITA 57.1）子卡接口，包括82对高速差分线（含2对差分时钟线）、10组共20对超高速DP差分对及2对超高速差分时钟线；
——XC7VX690T-2FFG1761搭配2组各4颗16bit 4Gb高速DDR3缓存和2颗256Mb 的SPI Flash；
——XC7Z020-CLG484搭配2颗16bit 4Gb高速DDR3缓存和1颗256Mb 的SPI Flash；
——支持SD卡加载程序；
——支持Micro USB转UART串口通信；
——支持14pin排针式JTAG调试接口和Micro USB转JTAG接口；
——支持一个标准Micro USB接口；
——标准CPCI背板供电，12V、5V和3.3V独立的电源监控功能；
——标准6U尺寸CPCI接口规范；
——板载独立12V和5V直流电源输入接口，可不接背板独立工作；
——板载1个标准SFP+接口；
——板载1个RJ45千兆网口；
——板载1个eMMC接口；
板载一个SATA连接器，也可作为电源输入口

应用领域

—— 软件无线电

—— FPGA信号处理

—— 雷达图像处理

—— 卫星通信系统

—— 图象与视频处理

—— 基带通信接收

—— 多通道数字接收以及其他相关领域。
