2019高速数据采集卡动态

  科研工作者对信号的获取与分析的需求从不停歇，而采集卡的形态、样式也在推陈出新，新的处理手段——如多核CPU、并行GPU，FPGA处理能力也日新月益，推动整个数据采集行业不断进步。对于获取物理界中的信号，几十兆以上的采样率被视为高速数据采集，5G通信、复杂电磁环境监测、相控阵雷达、超带宽通信、高能物理、光电领域对于数据采集卡的需求也集中在高频频段，需要更高的带宽、更高的采样精度、更广的动态范围。高速数据采集卡的关键部件厂商不断发布最新的芯片部件，如ADI,TI的最新AD/DA芯片，Xilinx, Altera的基于SOC的先进FPGA技术，使高速数据采集产品出现新的组合可能。那随着新元件的出现，2019年以来行业内哪些新的高速数据采集卡出现呢？

  首先，行业领头羊公司有哪些新的拓展吗？NI—FexRIO系列，把数据采集向FPGA实时信号处理延伸；Keysight，则把采样率延伸至10GS/s。其他专业产品线公司等，新产品的开发也有建树，如向PCIe3.0技术在延伸，最高采样率做达到了12bit, 6GS/s。

  今天重点介绍的几家公司，如德国Spectrum, 瑞典SP Devices也推陈出新。德国sepctrum在向中低速领域也有力作：

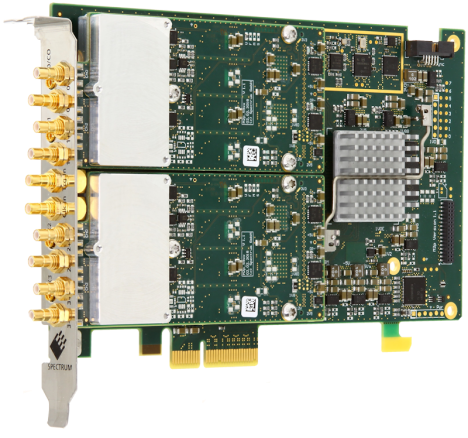

M2P.59数字化仪           M2p.65任意波形发生器

m2p.59系列高速数字化仪, 采样率在20MS/s~125MS/s，16位采样精度，单块板卡最多可达8个通道。m2p.65系列任意波形发生器，125 MS/s发生速率4通道；80MS/s发生速率8通道；16位精度。这两个系列板卡尺寸非常小，长度只有168mm，适合各种电脑，甚至包括紧凑形电脑。

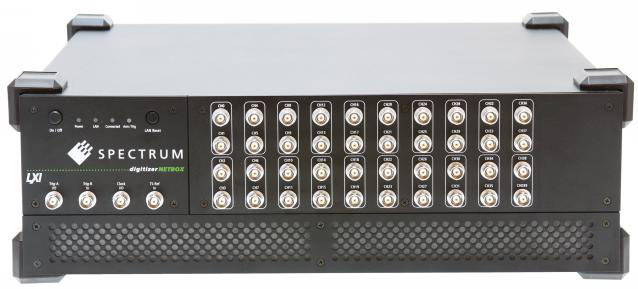

在以太网总线方面也是推出了新的netbox系列，向以太网领域扩展。可实现24通道、32通道、40通道甚至是48通道间信号的完全同步。新推出的DN6.59x系列数字化仪是基于最新的高分辨率16位ADC技术，配以20MS/s、40MS/s和125MS/s的最大采样率，完全满足了直流至60MHz频率范围内，进行精准的多通道信号获取及分析的需求。

SP Devices在高精度数字化仪这个细分领域，也深耕细作，凭籍其掌握的核心技术ADX交织采样技术，向高精度、高速率产品不继发起冲锋：

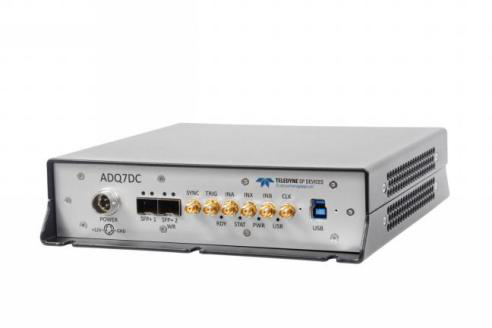

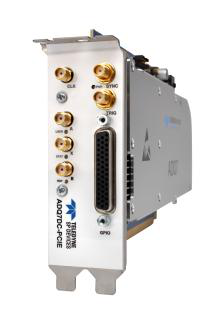

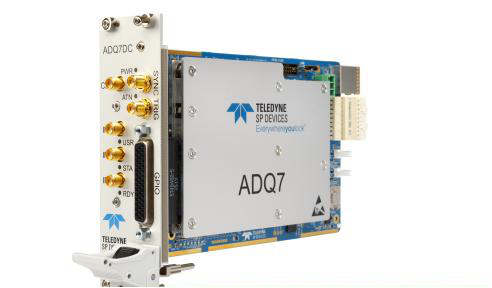

ADQ7：10GS/s, 14bit

  最高采样率已延伸至10GS/s，14bit（业内目前板卡类产品最高的是NI的基于TEKTRONIX的12.5GS/s板卡），这款产品是ADQ7系列，它于2019年初发布，分PCIe3.0, PXIe, USB3.0等几种总线形式。可以应用于桌面机、PXIe平台和笔记本方面。带宽可达2.5GHz。

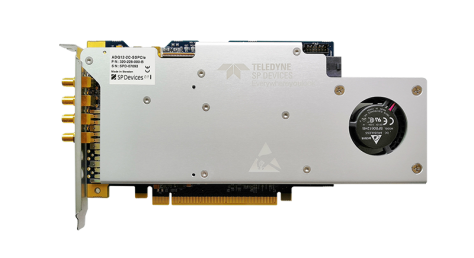

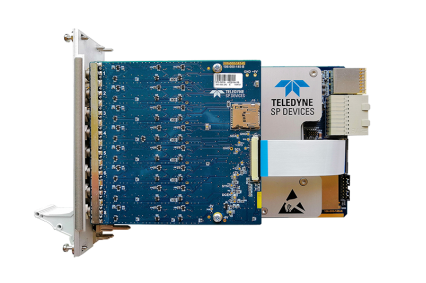

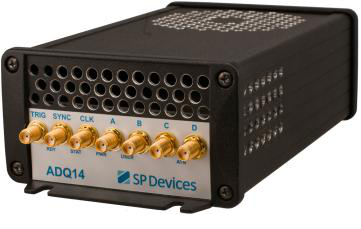

  ADQ12DC:1GS/s 12bit   ADQ14:2GS/s, 14bit   ADQ8-8C:1GS/s,10bit

其在2018年、2019年推出的ADQ12DC-12bit、1GS/s、4通道；ADQ14-14bit、500MS/s、4通道是面向中精度、中速领域的理想产品。而多通道系列的ADQ8-10bit、1GS/s、8通道，无疑是一款适合于多通道、高带宽、中精度的理想采集卡，其可面向于多通道、大物理等领域。

  随着中国IC技术的兴起，如AD/DA芯片制造厂商、FPGA制造厂商，本地高速采集卡厂商在中端领域上也持续发力。

坤驰科技近期发布了几款基于FMC总线的AD\DA子板，这些FMC模块可以通过载有FMC接口的cPCI,VPX, PCIe等总线载板来安装配合使用，实现各种不同的功能板，并且能够与Xilinx公司的Virtex-6、Virtex-7、Kintex-7、Ultrascale等载板及其相关开发套件实现配合。

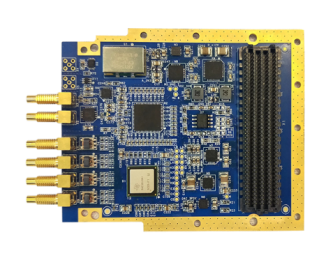

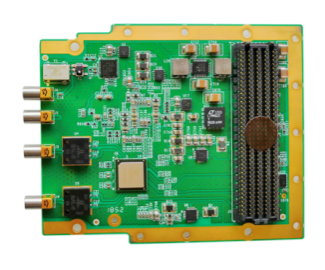

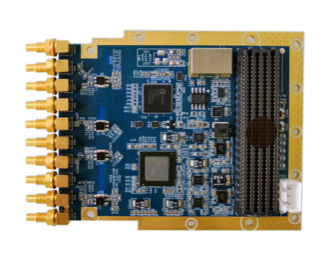

  QT7126:6.4GS/s,12bit  QT7135:1GS/s, 16bit   QT7326: 射频收发子板

  QT7126是一款1路采样率最高为6.4GS/s的高速采集板，采样位数 12bit，同时支持 2 通道3.2GS/s采样模式，全功率模拟输入带宽可达到 8GHz。QT7135是一款4路转换速率最高为1GS/s的ADC采集板，位数 16bit，它配有AC和DC两种版本。QT7326是一款基于AD9371的射频收发子卡，2 通道，16bit ，ADC；14bit，2 通道 DAC，频率 300MHz~6GHz。同时，坤驰科技也配备了不同总线形式的FMC FPGA载板，如PCIe、以太网、VPX、PXIe、USB等。

  该系列产品的目标应用场合有：信号发生；直接射频采集；雷达；超宽带卫星通信等场合。

聚星仪器发布了基于PXIE-7506的多路宽带信号同步数据采集流盘系统，总数据速率可达5GB/s，PXIE-7506是聚星自主研发的一款高性能处理器。除此之外还有核电站分布式数据采集系统--用于监测核电站的温度、位移、振动等等状态的静态和及动态效应，分析电站健康状况是否符合设计。

  数据采集领域在中国技术起步比较晚，产品成熟度弱于国外。但国内厂商自主研发的产品在关键指标如采样率、传输带宽、精度等方面和国外水平的差距也在缩小。作为国内专业的高速数据采集专业厂商，坤驰科技致力于做高速信号捕捉者，为中国信号采集技术的发展贡献一份力量。
