SPECTRUM发布48同步通道AWG任意波形发生器

——信号发生器的多通道成本解决方案

专为需要同时产生多个电子测试信号的DN6.65xx系列是Spectrum Instrumentation公司最新的任意波形发生器产品，在一台设备中提供24到48个同步通道，并且每通道成本非常经济。

DN6.65

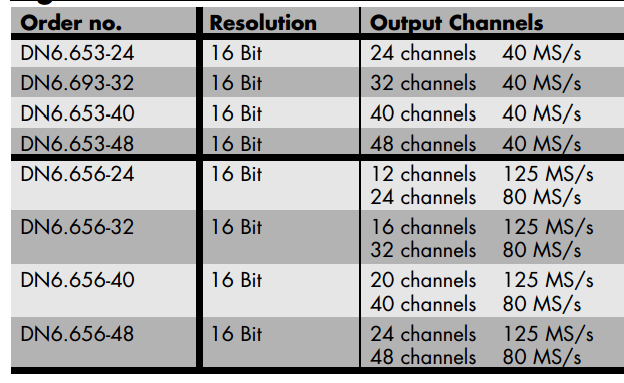

八种不同型号非常适合用于多通道自动化测试应用，它们通过与任何PC或局域网（LAN）的简单以太网连接实现了完全的远程控制，从而使其易于集成到任何测试系统中。 这些单元采用了最新的16位数模转换器技术，并将其与低噪声灵活的输出相结合，从而使其能够生成DC至60 MHz频率范围内几乎所有想要实现的测试信号。

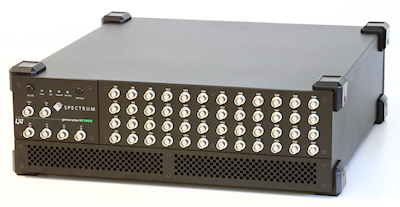

Spectrum公司新推出的DN6.65x系列netbox仪器可提供24、32、40或48个完全同步的通道，与最近推出的更小的DN2.65x产品(提供4至16个通道)形成互补。如此高的同道数为AWG设定了一个新标准(大多数传统产品只提供1、2或4个频道)。此外，设置、编程和控制单个仪器比尝试构建和操作任何需要使用多个单独AWG仪器的多通道系统要简单得多。

出色的波形生成

为了满足不同的信号产生要求，用户可以从提供40 MS/s或125 MS/s输出速率的型号中进行选择。每个通道都有自己的DAC，通过锁相环(PLL)控制系统进行同步计时。参考时钟和直接时钟可以从外部输入。四种不同的滤波器可用来优化输出信号质量，并确保良好的动态性能。例如，噪声频谱密度(NSD)低至-142 dBm/Hz，总谐波失真(THD)低至-74 dB，信噪比(SNR)高达90 dB，无杂散动态范围(SFDR)高达97 dB。这种高动态性能使用户创建和回放最精确的测试信号和波形。可编程的输出摆幅最高可产生±6 V的高阻抗，而±3 V则可产生50Ω的信号，可产生各种信号幅度。此外，该单元还包括可用于多种不同工作模式的大容量板载存储器(最大可达6×512 MSamples)，以产生长而复杂的波形，包括单次，循环，先进先出和门控重放模式。

多功能连接器和软件工具

为了帮助集成到自动化测试系统中，AWG配备了前面板功能I/O连接器。这些可以访问同步数字(标记)输出、触发输出、仪器运行和arm状态、锁相环参考时钟或异步I/O线。新的AWG是完全独立的，并带有可产生无限多种波形所需的所有工具。只需将它们连接到主机(如笔记本电脑或工作站)或公司网络上的任何地方，然后启动Spectrum的SBench 6软件。SBench 6是每个单元的标准配置，它可以让你从一个简单易用的图形用户界面控制所有的操作模式和硬件设置。该软件还具有许多内置功能，用于波形创建、数据分析和文档记录。其中包括EasyGenerator函数，用于生成标准波形，如正弦、矩形、三角形、锯齿、SINC和直流。波形也可以用方程创建，从其他设备(如数字化仪和示波器)或其他软件程序中导入。SBench 6甚至允许以最流行的格式(如ASCII、二进制和WAV)导入和导出数据。

DN6.65x系列generatorNETBOX仪器可以立即交付，并附带Spectrum的5年完整保修。
