基于PCIe的多通道高速采集回放系统

返回列表 来源:坤驰科技 查看手机网址
扫一扫!基于PCIe的多通道高速采集回放系统扫一扫!
浏览:- 发布日期:2016-04-27 09:45:00【

 基于PCIe总线的多通道采集回放系统可实现高速信号的采集、存储及快速回放功能,坤驰科技的系统具备PCIe总线的快速数据传输能力、ADQ14CSE126G1系列板卡的高速高精度数据采集能力、AWG2500系列任意波形发生器的快速数据回放能力,可实现单通道、12bit6GS/s采样率采集;同时、可4通道、输入增益可调、14bit1GS/s采样率采集;高速采集的同时可实现2通道、14bit2.5GS/s 的任意波形回放。

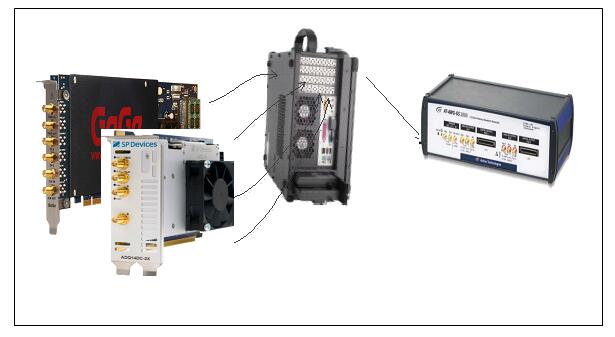

系统组成如下图:

系统框图

  系统详细介绍:

系统硬件包括用户自选的PCIe总线的工控机箱;一款型号为ADQ14DC-4C-VG4通道、14bit1GS/s,可变输入增益、2GB内存的PCIe高速数据采集卡;一款型号为CSE126G11通道、12bit6GS/s4GB内存的PCIe高速数据采集卡;一款型号为AWG2500-64M2通道、14bit2.5GS/s64Msamples板上内存的任意波形发生器。

应用领域图

系统模块介绍:

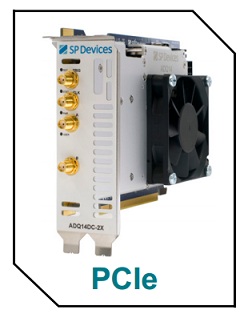

1)、ADQ14DC-4C-VG
规格:4通道,1GS/s,14bit,DC耦合
接口形式:PCIe
输入范围:(VG):0.5, 1, 2, 5 Vpp
连接器:SMA
-3dB带宽:700MHz
时钟:内/外时钟参考
触发:软件、内部触发、外触发输入/输出、电平触发
其他:双槽、支持GPIO、过压保护
FPGA:Xilinx Kintex 7 K325T、支持用户二次开发

系统模块

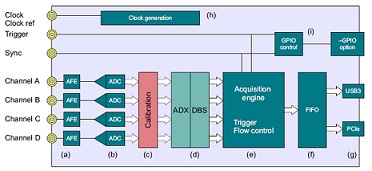

A)、板卡架构图



板卡架构图

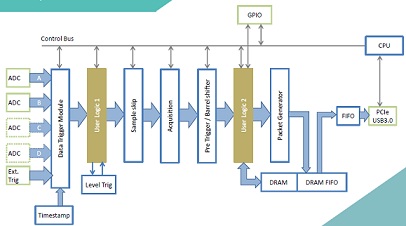

B)、数据流控制



数据流控制

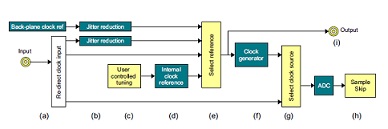

C)、时钟控制



时钟控制

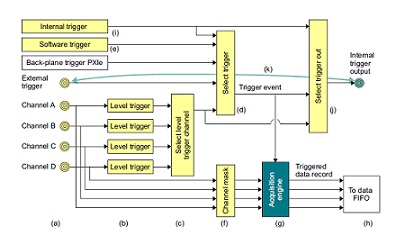

D)、触发设置


触发设置

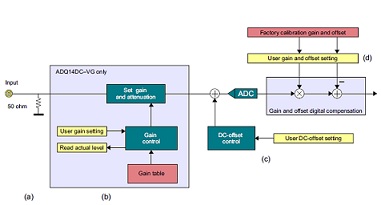

E)、模拟前端AFE设置

模拟前端AFE设置


F)、触发模式


数据流模式(triggered streaming)-适合大化的利用数据传输到主机的速度

多段记录模式(multi record mode)-适合大量数据的实时采集


G)、采集控制设置

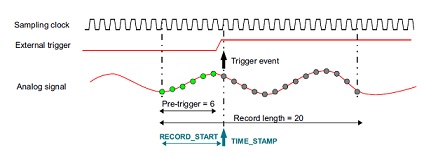

·Pre-trigger模式

·Pre-trigger模式



注:数据流模式(streaming mode)下,预触发的长度是有限的,对比之下,多段记录模式下(multi-record)高可达234个采样点。

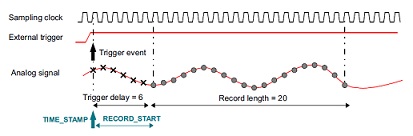

·Hold-off (Delay)模式


Hold-off (Delay)模式



延迟长度高可达234个采样点(取决于板卡模式)

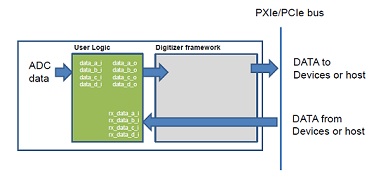

H)、用户FPGA二次开发选项

SDK提供一些开发平台的编程实例和参考工程,ADQAPI 参考指导详细的描述了所有功能,很多例子和应用笔记会有助于用户开发。使用SDK可帮助用户实现数字化仪的大量数据处理和实时控制。


FPGA二次开发选项

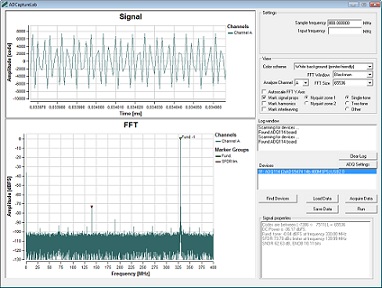

J)、板卡软件界面

•UI界面:ADCapture Lab
•C/Matlab/Python 采集例程可用


板卡软件界面

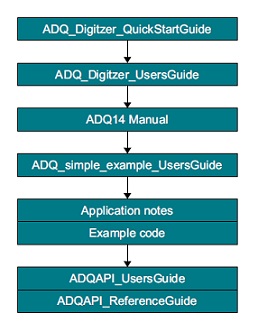

ADCapture Lab安装后,安装目录生成以下丰富参考文件及API.





2)CSE126G1
规格:1通道,6GS/s,12bit,DC耦合
接口形式:PCIe
输入阻抗:50?
输入范围:±100 mV, ±200 mV, ±500 mV,
±1 V, ±2 V, ±5 V(软件选择)
输入调节:直流偏置(输入范围内)
过压保护:±6 V
连接器:SMA
-3dB带宽:1.75GHz
板上内存:4GB
时钟:内/外时钟参考
触发:外触发输入/输出、电平触发
同步:可设置为多通道同步主/从模式
大传输率:4GB/s
FPGA:SDK开发包支持C/C#, LabVIEW ,MATLAB
操作界面:GaGeScope PC 示波软件

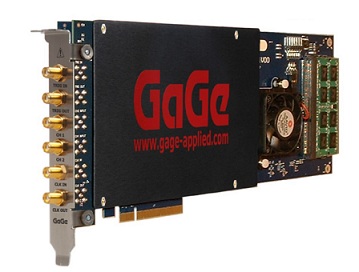

CSE126G1

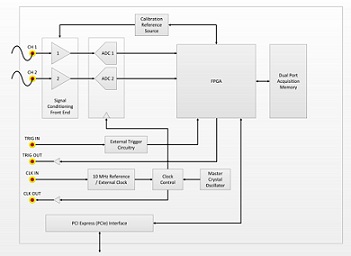

A)、板卡框图:


板卡框图




B)、触发

触发源:通道触发、外部触发、软件触发
组合触发:所有触发方式以“或(OR)”逻辑组合使用
触发信号要求:上升沿或下降沿(软件选择)
灵敏度:满量程触发源输入范围的±5%


C)、外部触发
连接器:SMA
匹配阻抗:1K ?
耦合方式:AC
带宽:>100MHz
电压范围:0-3V(非极性)


D)、触发输出
连接器:SMA
匹配阻抗:50 ?
幅度:0-TTL


E)、时钟输入
连接器:SMA
电压:小0.2V RMS,大0.5RMS
匹配阻抗:50 ?
耦合方式:DC
占空比:50% ±5%
输入模式:外部时钟或10MHz时钟参考


F)、时钟输出
连接器:SMA
电压:0-1.5V
匹配阻抗:50 ?
占空比:50%
输出模式:半采样时钟频率或10MHz时钟参考
采样时钟:小 200MHz
模式速率:大3GHz
10MHz参考:10MHz(来自于外部时钟)


G)、多段模式

 预触发长度:大为FPGA内存大小


H)、多卡系统


 主/从(Master/Slave)模式:多通道系统的所有板卡的所有通道
 独立模式:系统内每个板卡独立操作

J)PC系统需求


PCIe插槽:1个全长PCIe gen1,gen2或gen3,x8或x16插槽

操作系统:Windows 7(32-bit/64-bit)
Windows 8 (32-bit/64-bit)
Linux – Requires SDK for C/C#


K)、其他指标

 尺寸:单槽,全高、3/4

电源功耗:25W



电源能耗

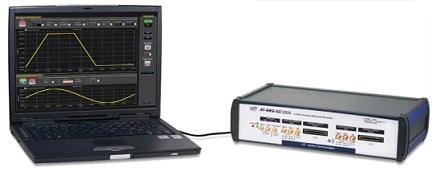

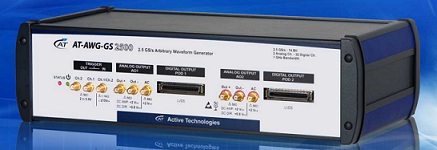

3)AWG2500-64M 任意波形发生器

规格:2通道,2.5GS/s,14bit

-3dB带宽:1GHz
DAC直接输出-DC耦合:1.6 Vpp 差分/ 0.8 Vpp 单端.

RF放大输出-AC耦合:-10 dBm to +10 dBm 差分输出

板上内存:64M/每通道
谐波失真:<-65 dBc
非谐波失真:<-74dBc (1kHz to 1GHz)
多通道同步:10ps分辨率控制
数字模式发生器:16/32 Bits @ 1250/625 Mbps
其他:任意、DDS和功能发生模式,先进的波形序列发生器


A)、特点:

RF信号发生功能

数字化模块设计
非常低的谐波失真
输出选择:RF放大,直接DAC输出、
DC放大
高速数字化输出
多个设备同步
任意、DDS和功能发生模式

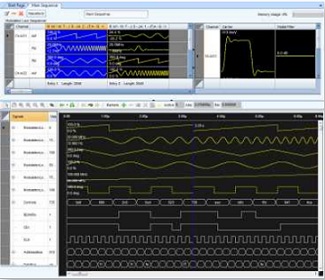

 B)、用户操作软件

        功能易用操作软件
        先进的任意(Arbitrary)/DDS 操作界面
        带有环路,条件跳变和子序列功能的强大序列发生器
