产品简介

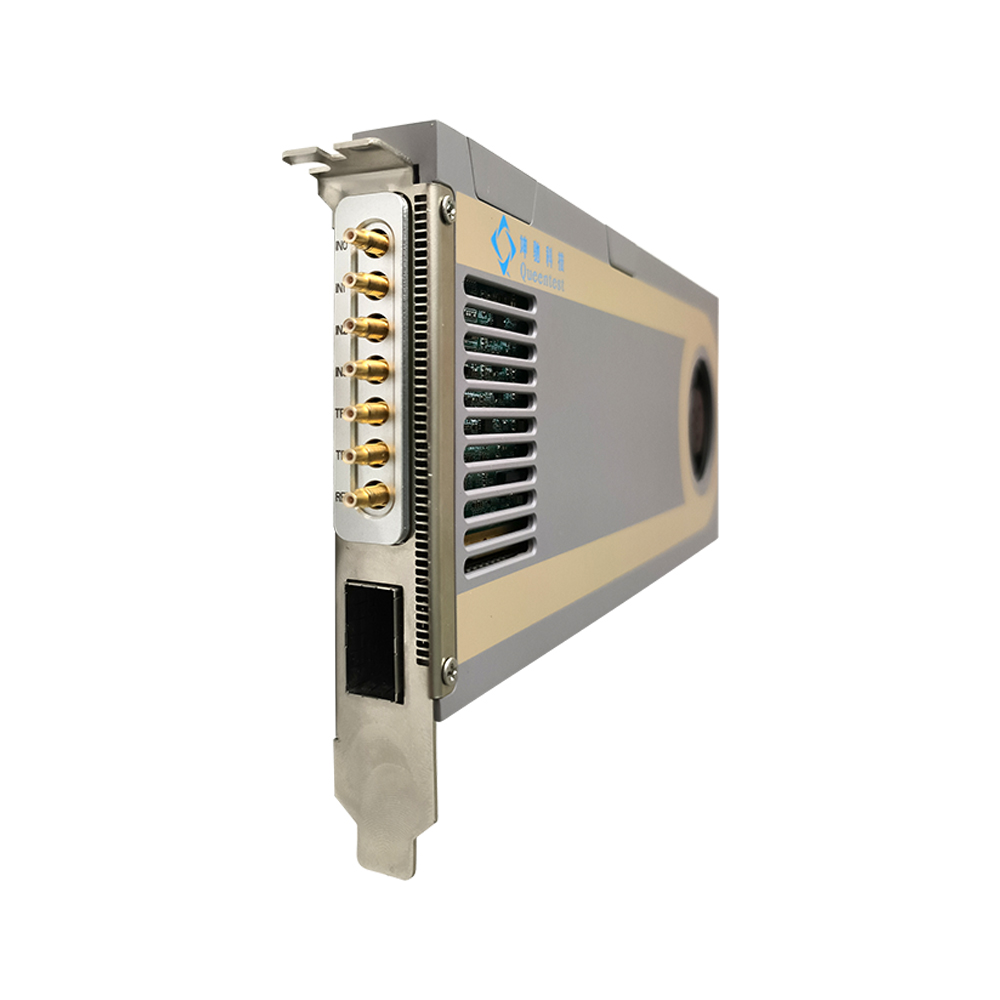

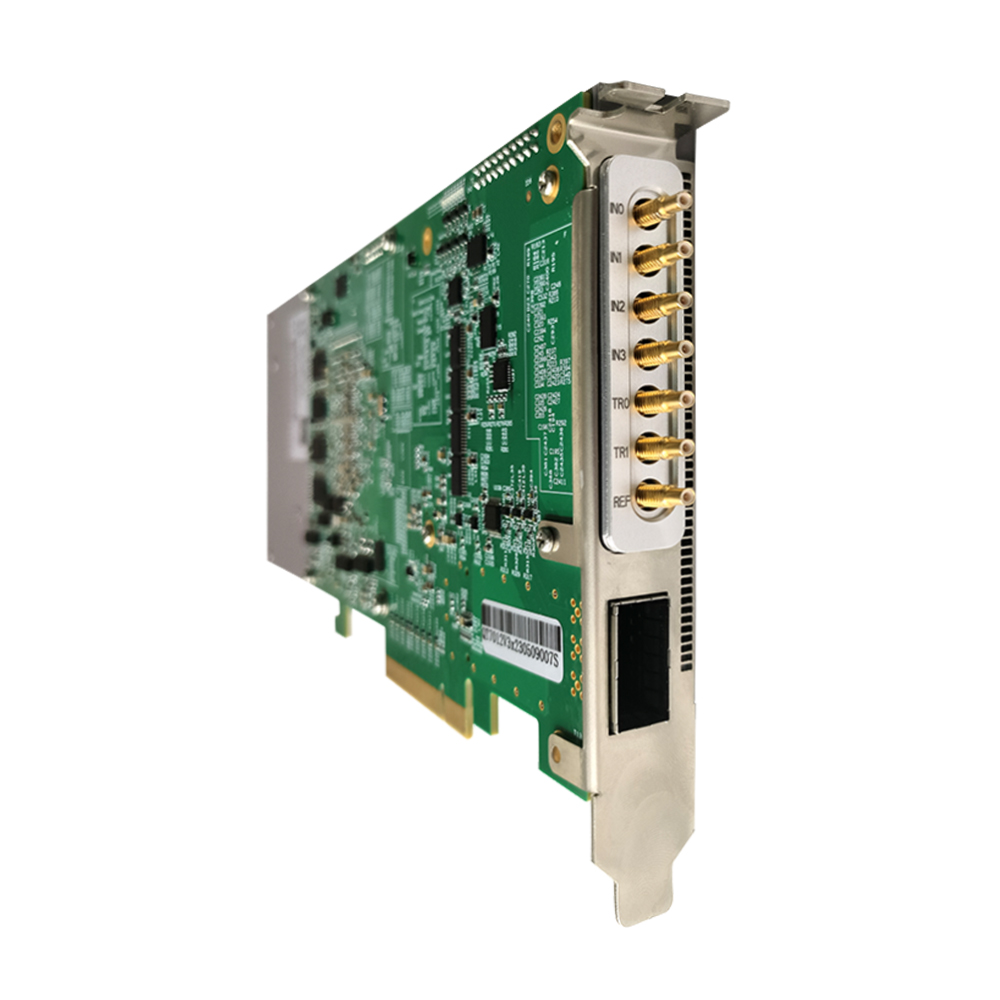

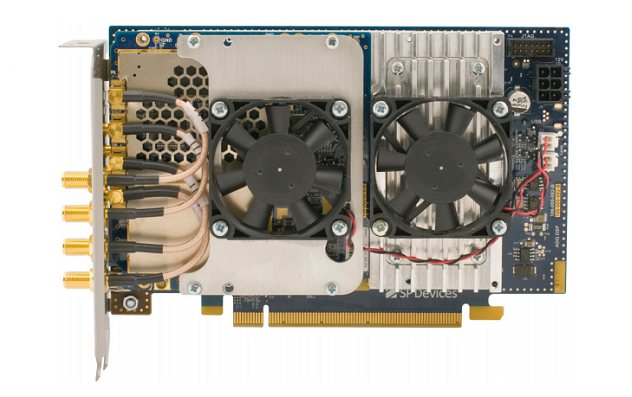

    坤驰科技自主研发的QT12136DC是一款具备直流耦合和双极性宽带信号输入的高速数据采集卡，它具有4通道，14bit ，1GS/s采样率指标。板载FPGA具备实时信号处理能力，可进行峰值检测、累加平均、快速傅立叶变换等算法定制。这些特性使QT12136DC适用于激光雷达、光纤传感、粒子物理等应用场景。QT12136DC提供快速的PCI Express 3.0 x8数据传输接口，以及灵活配置的硬件组合，获得性能、功耗和成本之间的最佳平衡。

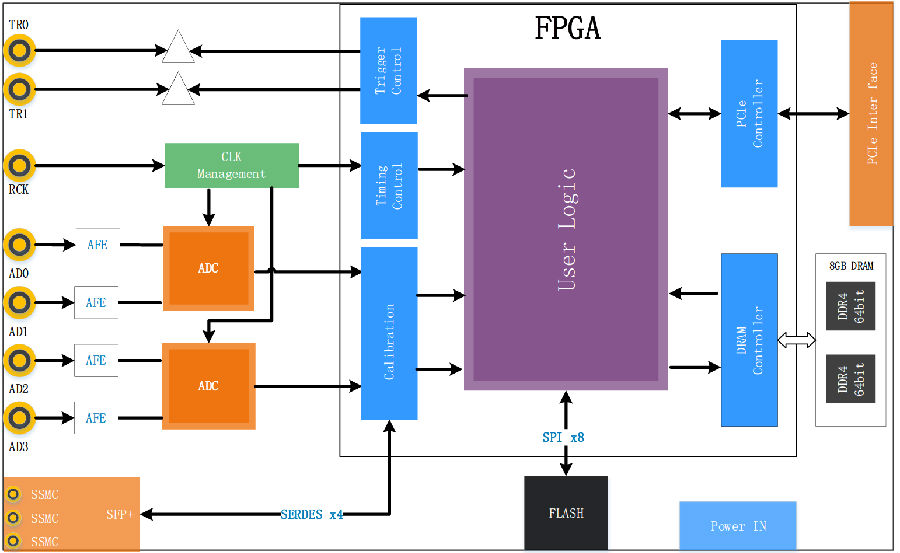

系统框图

技术规格

—— 4通道

—— 14bit垂直分辨率

—— DC耦合输入

—— 1.0GS/s采样速率

—— 800MHz全功率模拟带宽（-3 dB）

—— 多颗兼容FPGA 芯片（KU085)，可根据需要灵活选择

—— 预留JTAG 和测试接口

—— 一个QSFP+光纤接口

—— 2 组64Bit DDR4 SDRAM，单组容量4GB，共8GB存储空间

—— 支持利用EEPROM存储数据

—— 电源时序控制和总功耗监控

—— 板载温度传感器

—— 支持PCIe 3.0 x8 接口，支持与PC的高速数

—— 据交互功能

—— 支持单独12V 供电（脱离PC 机）

—— 支持FPGA定制开发

客户价值

—— 通过快速PCIe总线实时传输采集数据

—— 高动态范围

—— 支持直流偏置控制，提高单、双极性高频脉冲信号采集精度

—— 灵活的配置方案

—— 大容量板载存储器

—— 缩短开发时间，加快上市速度

—— 可定制开发的高级触发功能

—— 可集成满足OEM领域应用的实时信号处理模块：如累加、峰值检测、及FFT

应用领域

—— 光电

—— 局部放电

—— 激光雷达

—— 医疗仪器

—— 瞬态测试

—— 高能物理

—— 快速电压测试

软件支持

设备驱动

QT12136DC提供64位驱动程序。

Windows支持Windows10，Windows11，Windows Server 2019等主流版本。

Linux系统支持Ubuntu，CentOS，Redhat等版本，嵌入式Linux系统以及国产化系统。

采集控制软件

  QT Signal View是一款操作简单、界面简洁的数字化仪上位机软件，用于查看、记录和处理采集的信号。QT Signal View可以在不需要代码编程的情况下立即开始信号采集任务。在将硬件设置以简洁直观的形式呈现出来的前提下，QT Signal View还具备信号采集和播放、数据处理、波形显示、文件存储、文件导入和导出等功能。除此之外，QT Signal View还通过快速处理计算出信号的各项指标性能，显示在上位机软件的信息页面。

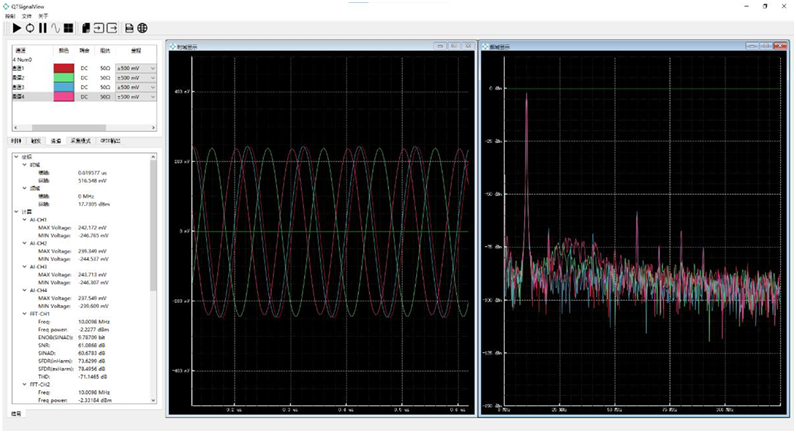

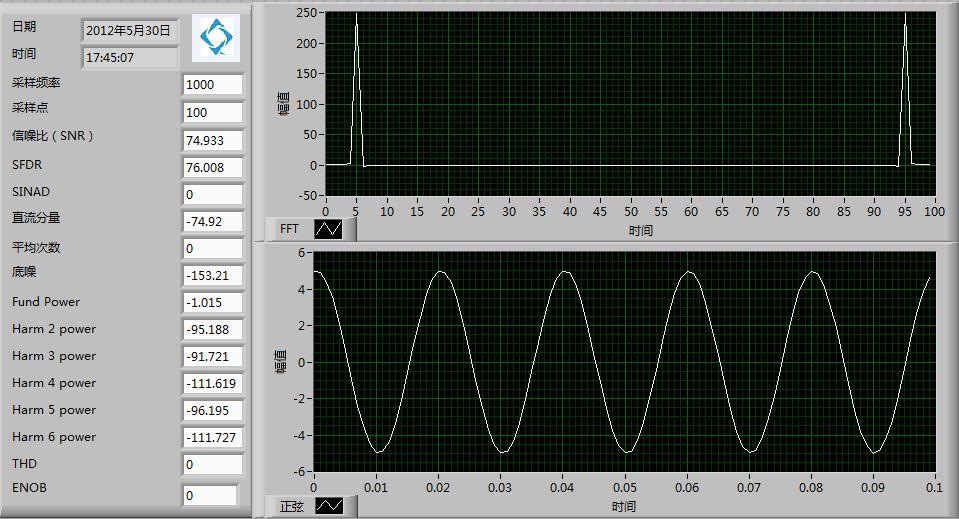

QT Signal View界面

软件开发包（SDK）

  QT1149提供计算机上使用的开发包，通过软件编程实现对板卡功能的控制，提供开发接口文档说明以及例程参考，能够快速的将板卡功能集成到具体应用场景系统中。

  开发语言支持C/C++、C#、Python、Matlab等主流开发语言，支持Visual Studio、Visual Code 、QT Creator等多种开发环境。
