产品简介

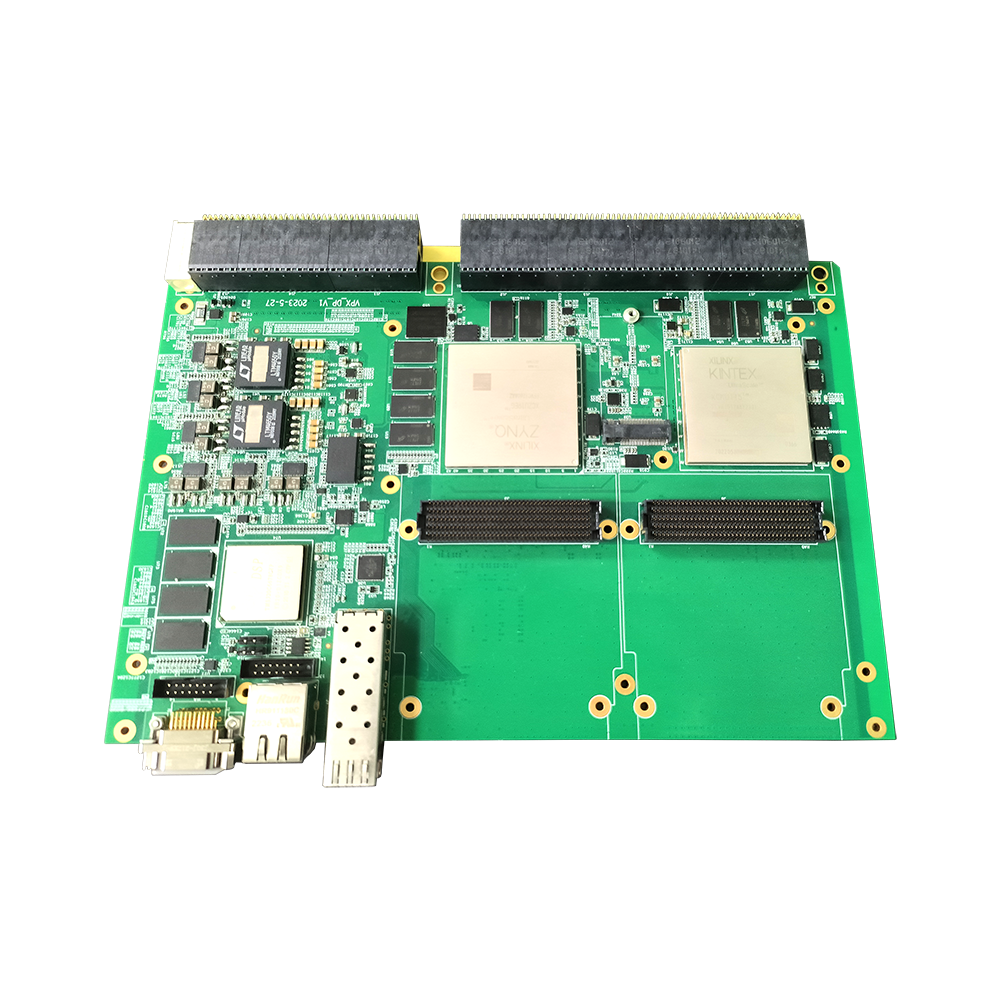

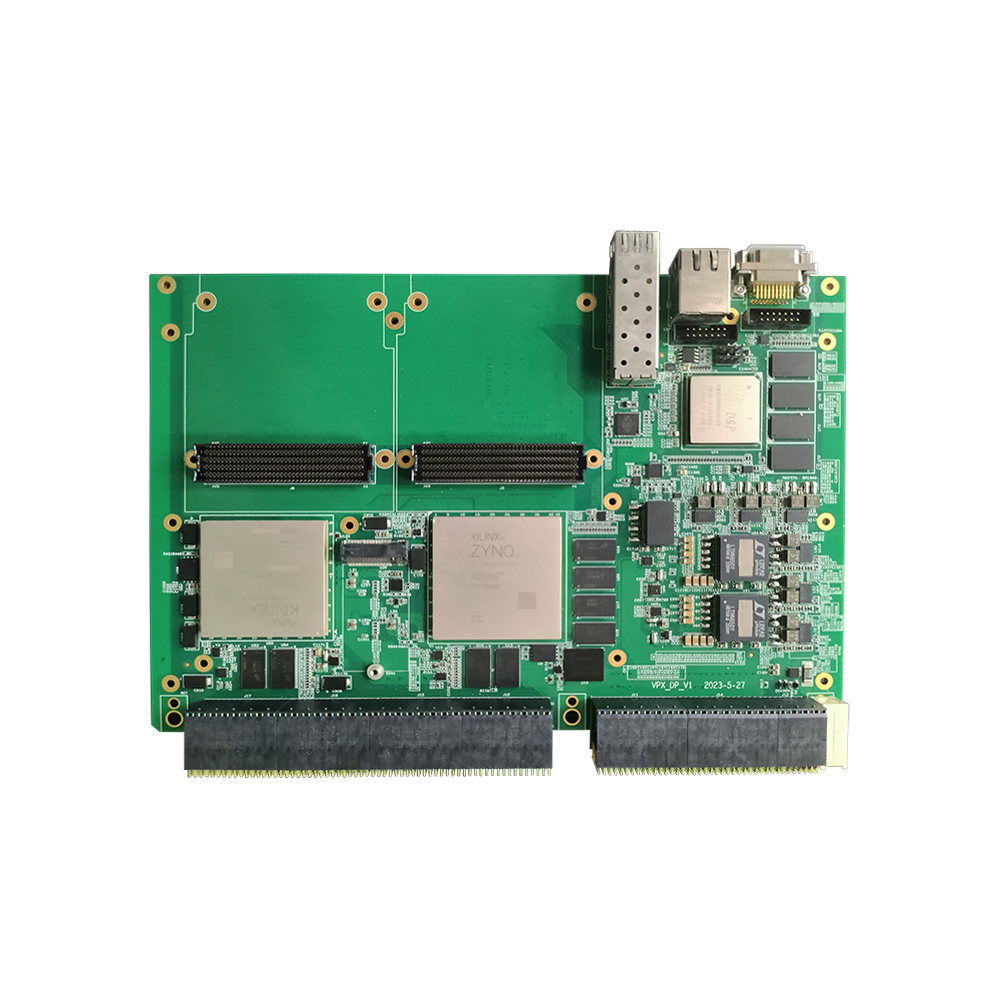

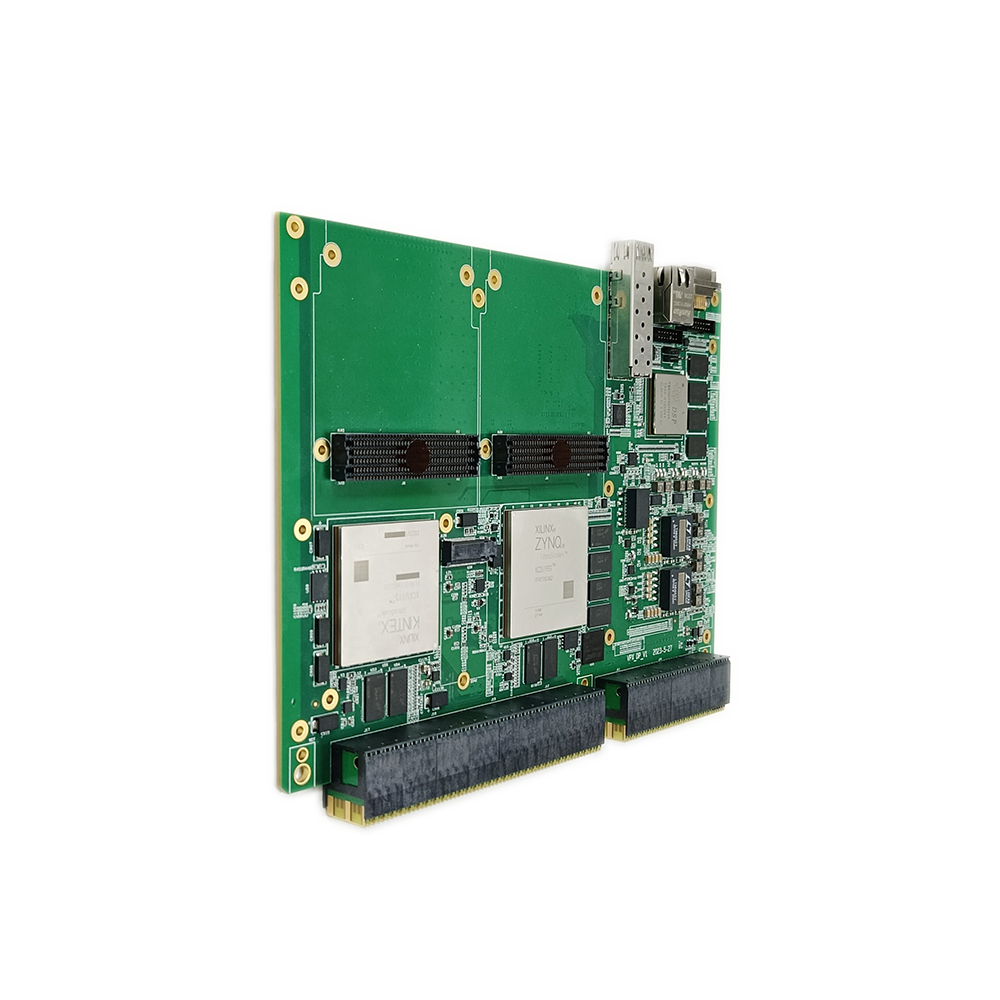

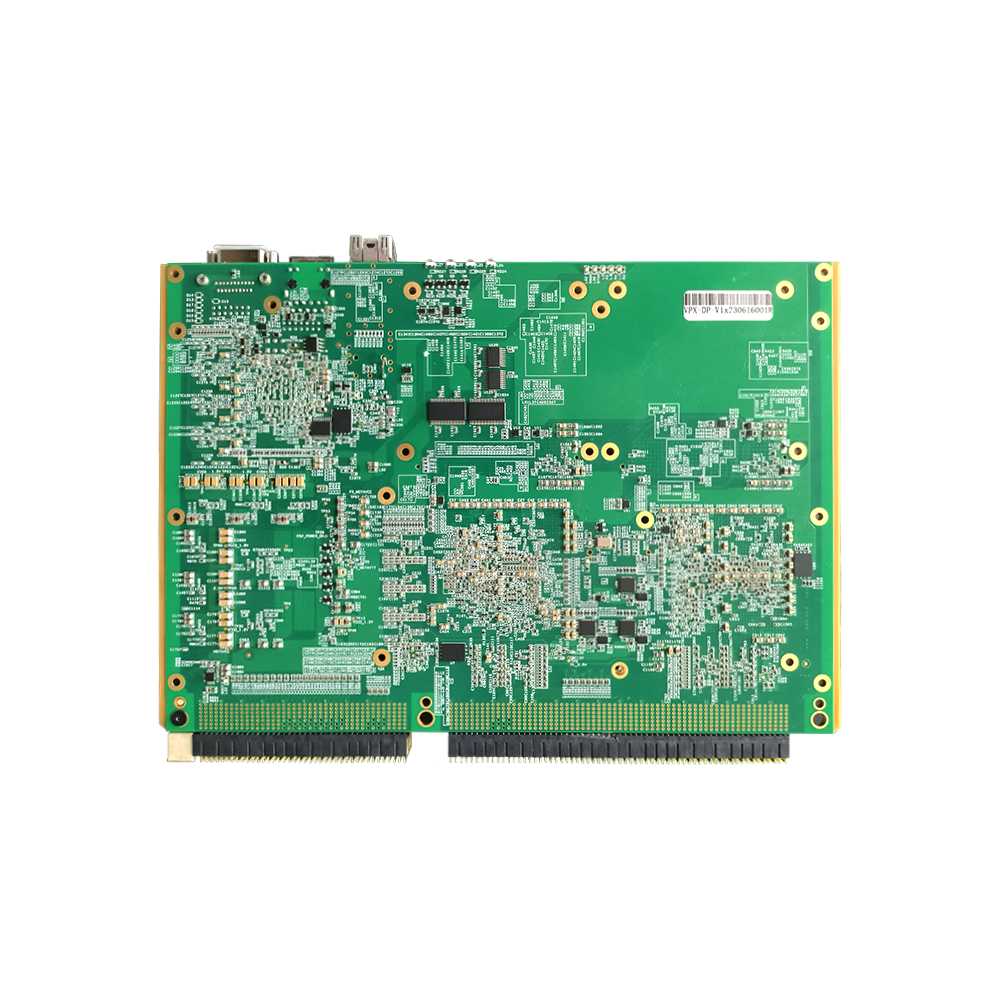

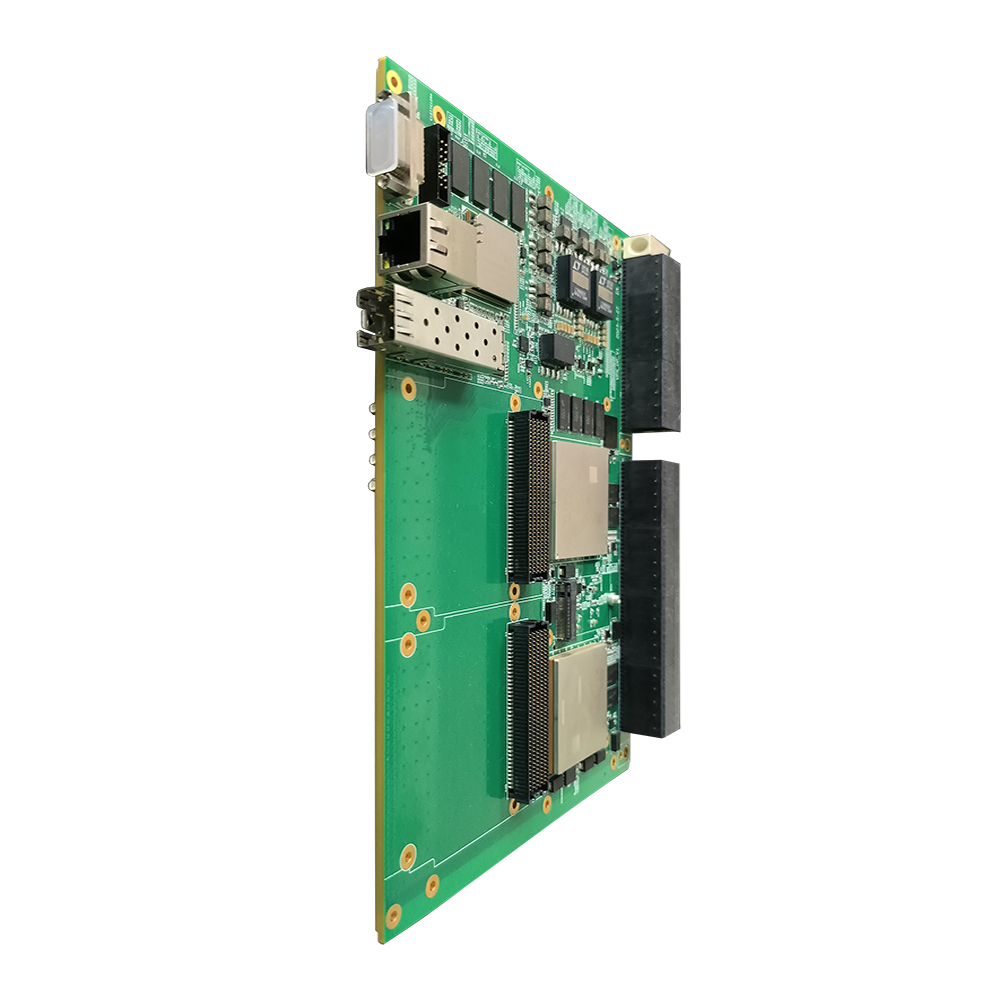

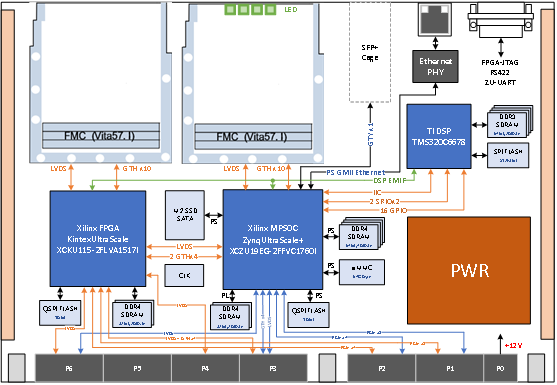

VPX数字处理板是一款高性能的6U VPX载板。主要芯片为1片Xilinx公司的Kintex UltraScale系列FPGA家族中的XCKU115-2FLVA1517I和1片Zynq UltraScale+ MPSoC家族的XCZU19EG-2FFVC1760I以及1片TI公司的DSP芯片TMS320C6678ACYPA。其中KU115搭配2片16bit、1GB的DDR4-2400 SDRAM（MT40A512M16LY-062E）组成32bit位宽，总容量2GB的DDR4存储介质和2颗共1Gbit的加载Flash（MT25QU512ABB1EW9-0SIT）。ZU19EG的PL端搭配2片16bit、1GB的DDR4-2400 SDRAM（MT40A512M16LY-062E），组成32bit位宽，总容量2GB的DDR4存储介质；PS端搭配4片16bit、1GB的DDR4-2400 SDRAM（MT40A512M16LY-062E），组成64bit位宽，总容量4GB的DDR4存储介质。PS端还搭配2颗共1Gbit的加载Flash（MT25QU512ABB1EW9-0SIT）以及容量为64GB的eMMC存储器（FEMDRW064G-88A19）。DSP芯片C6678搭配4片16bit、512MB的DDR3 SDRAM（MT41K256M16TW），组成64bit位宽，总容量2GB的DDR3存储介质。板卡支持1路千兆网口和1路SFP+万兆光口，将FPGA的JTAG调试口，ZU19EG的调试串口以及RS422通信接口合并成一个J30J连接器。

VPX数字处理板提供2个400Pin（40*10）的HPC连接器（ASP_134486-01）作为标准FMC接口，该连接器符合ANSI/VITA 57.1标准，可以根据应用需求灵活地匹配FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。

VPX数字处理板还提供VPX连接器和VPX机箱背板相连，和整机系统的主板、信道板及接口转换板进行通信。

技术规格

——主控和处理芯片：1 颗XCKU115+1 颗+1 颗XCZU19EG+1 颗DSP

——存储器：
1） XCKU115 搭配2 片16bit DDR4 SDRAM（单片1GB）；
2） XCZU19EG 的PS 端搭配4 片16bit DDR4 SDRAM，PL 端搭配2 片16bit DDR4 SDRAM；
3） 支持SPI Flash 加载程序；
4） 支持SPI Flash 存储信息；
5） 支持eMMCFlash 存储信息；
6） ZU19EG 支持M2.SSD SATA 存储信息。
——通信和网络
1） 支持UART 串口通信
2） 支持14 针FPGA JTAG 调试；
3） 支持14 针DSP JTAG 调试；
4） 支持SPI 和IIC。
——外设接口：
1）1 个M2.SSD SATA 接口；
2）1 个千兆网接口；
3）1 个万兆网光口；
4）1 个J30J 接口（包含UART 串口，FPGA JTAG 口和RS422 收发接口）
——扩展：
1）2 个FMC 扩展连接器
——控制：
1） 多个LED 指示灯；
2） 电压和电流监控。
——散热：
1） 导冷散热；
2） 机箱风冷散热。
——供电：
1）VPX P0 +12V 直流供电。
——工作温度范围：
1） 商业级
2） 工业级
——物理特性：
1） 尺寸：233.35mm x 170.60mm x 25.40mm
2） 重量：约850g

应用领域

——软件无线电

——FPGA 信号处理

——雷达图像处理

——卫星通信系统

——图象与视频处理

——基带通信接收

——多通道数字接收

软件支持

——支持DDR3/DDR4 接口IP 的例程

——支持Windows/Linux 驱动
——FMC 支持高速ADC、DAC 和光纤等子卡，并提供相应软件代码。
