产品简介

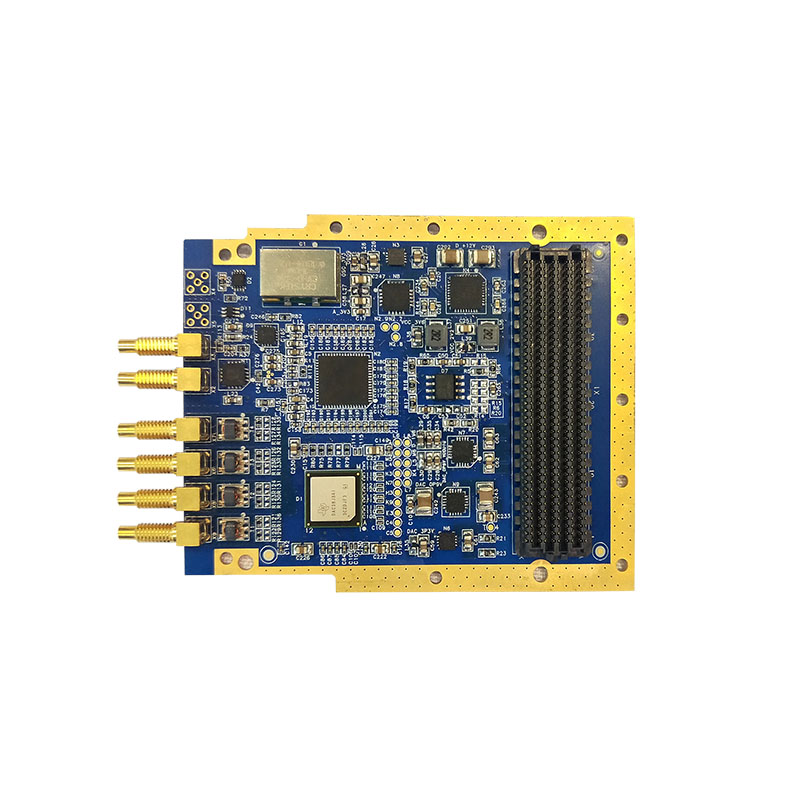

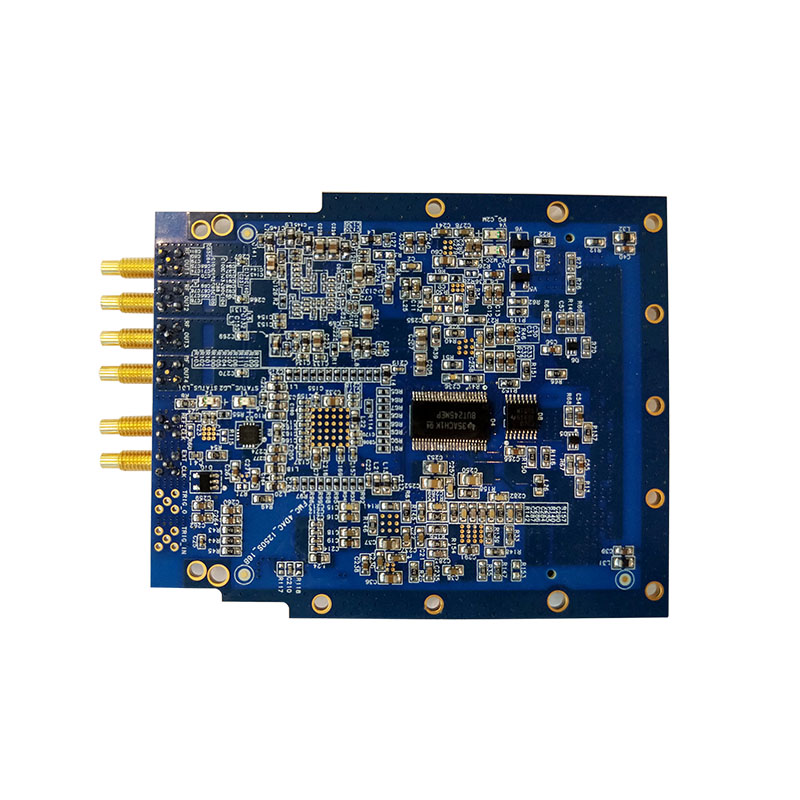

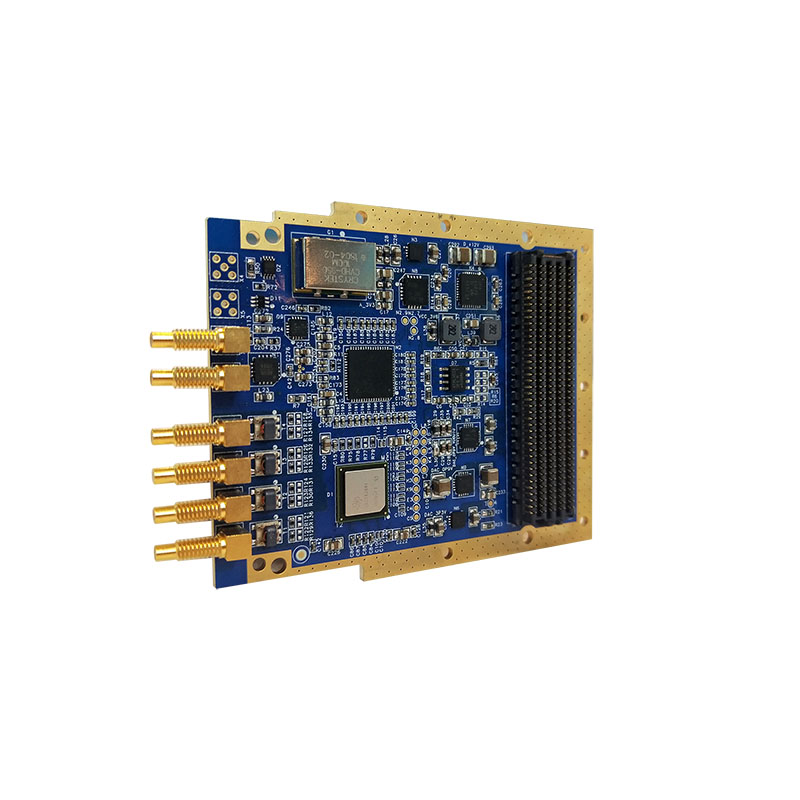

QT7234是一款4路转换速率最高为1250MSPS的DAC回放板，DAC位数16bit；板卡支持触发输出/触发输入；DAC 采样时钟源支持内部参考时钟、外部参考时钟、外部采样时钟三种方式，可通过SPI总线实现时钟源选择，通过参考时钟可实现多个板卡的同步；板卡的电气与机械设计依据FMC标准（ANSI/VITA 57.1），支持导冷，能够满足用户在特殊环境下的使用需求。
主要性能与指标
|
模拟输出
|
数模转换器 DAC
|
（1）输出耦合方式：交流耦合；
（2）输出路数：4路；
（3）全功率带宽：625MHz；
（4）最大输出功率：4 dBm；
（5）输出阻抗：50 Ohm；
（6）连接器：SSMC；
|
（1）单片集成4通道；
（2）位数：16bit；
（3）最大数据速率：1250MSPS；
|
|
时钟
|
触发
|
（1）支持内参考或外部参考：10 MHz@-5~10 dBm；
（2）支持外部采样时钟最高：3 GHz@-5~10 dBm；
（3）输入阻抗：50 Ohm；
（4）耦合方式：交流耦合；
（4）连接器：SSMC；
|
（1）外部触发输入TRI：3.3V或5V CMOS/TTL；
（2）触发输出：3.3V LVCMOS或LVTTL；
（3）最大频率：200MHz；
（4）连接器：SSMC；
|
|
FMC 接口
|
功耗
|
（1）支持LPC或HPC：ASP-134488-01；
（2）LA(0:33): LVDS 1.8V 或2.5V；
（3）DAC输出兼容JESD204B子类1；
|
（1）+12V: 0.5 A max (6W)；
（2）+3.3VAUX: < 0.1 A；
（3）工作温度范围：-40°C ~ +85°C；
|
|
