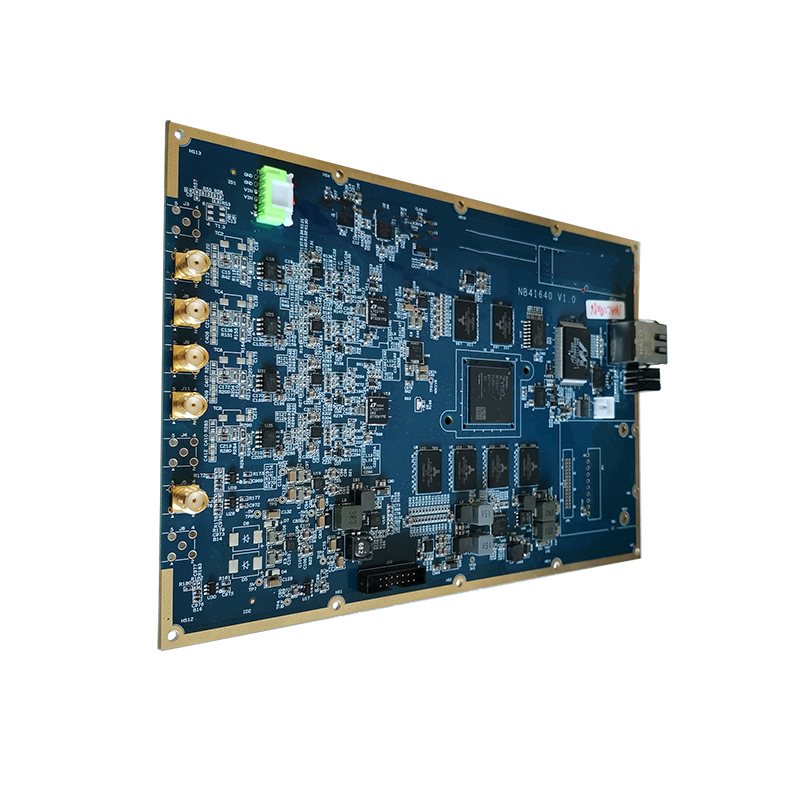

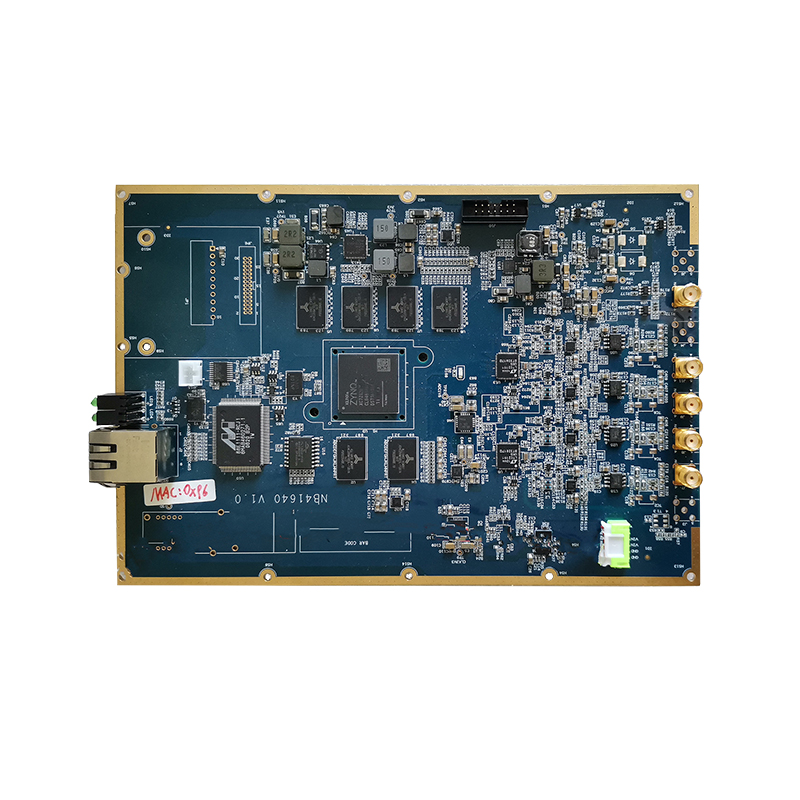

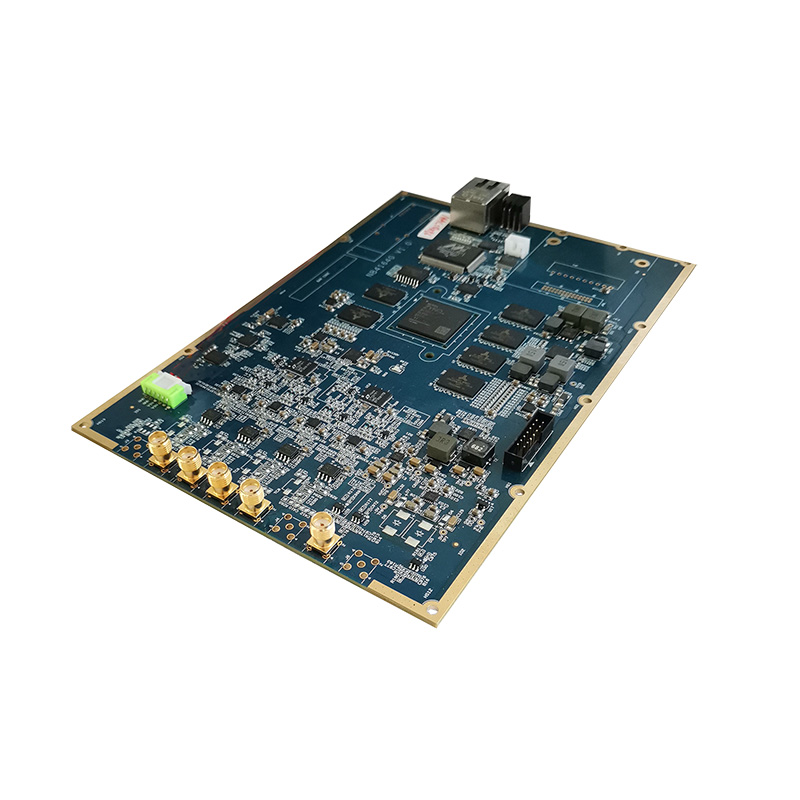

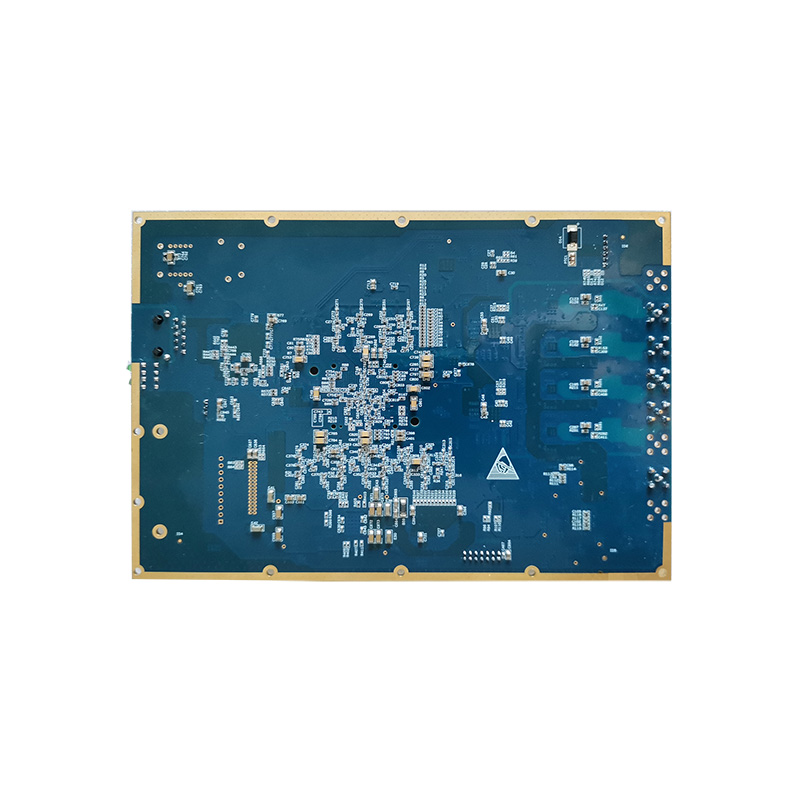

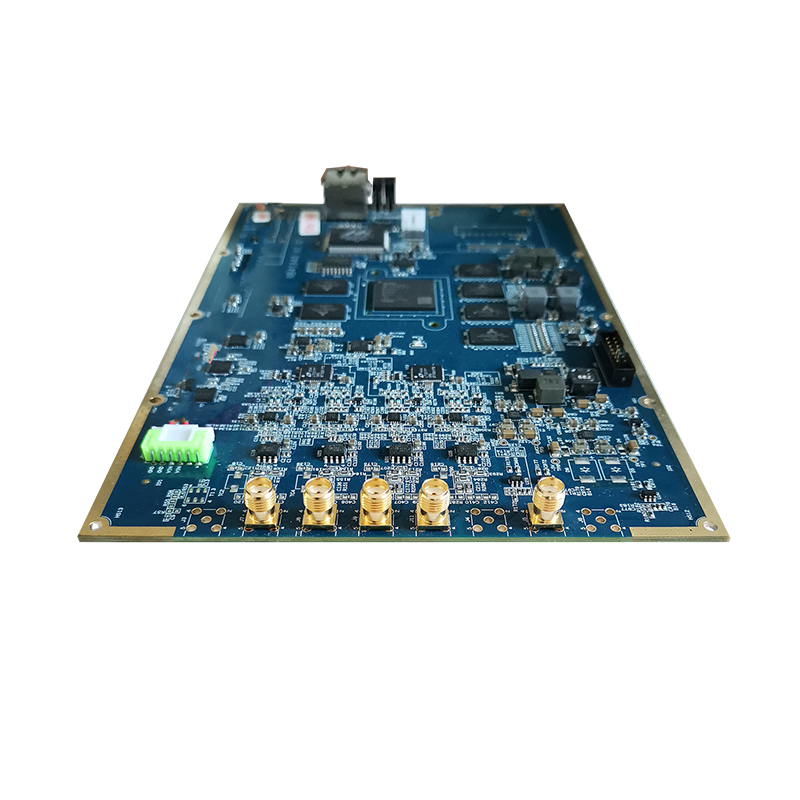

产品简介

QT21xx是一款基于TCP/IP协议的采用光纤/RJ45传输的千兆以太网高速采集卡，以太网实时传输带宽达50Mbytes/s。板上集成直流耦合程控放大器，支持高阻/50欧姆输入阻抗配，这种组合扩展了采集卡的应用范围，又不失性能。采集卡采用低功耗嵌入式设计，板载XilinxZynq系列FPGA具备实时信号处理能力，可进行本地化的数据处理。借助光纤传输和TCP/IP的优势，采集的数据支持可支持长距离、可靠地传输到上位机，抗干扰能力极强。

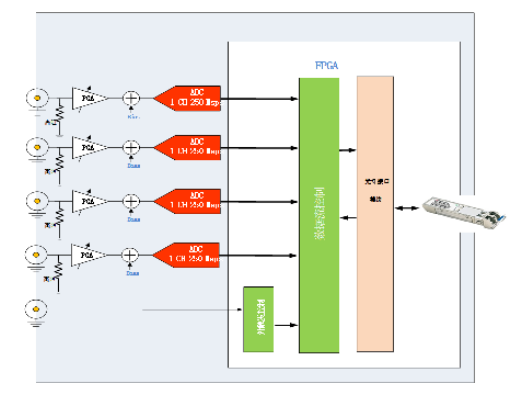

系统框图

主要规格

• —— 1M~125MS/s采样率范围

• —— 16-bit转换精度；

• —— 2或4通道工作模式；

• —— 集成低通抗混叠滤波器，-3dB带宽最高65MHz；

• —— 1M/50欧姆输入阻抗，软件可编程；

• —— 2档位程控增益控制(±0.125V，±0.25V，其他量程可定制)

• —— 板载1GBDDR3存储器；

• —— 专用工频输入通道；

• —— 电池供电或直流电源供电可选；

• —— 支持GPS同步；

• —— 可连接GPRS模块；

• —— 支持外部触发输入、通道触发、软触发、内部脉冲触发。

• —— 采用电池或者直流电源供电（选配）；

• —— 支持直连或者通过路由器/光交换机互连。

客户价值

• —— 支持连续触发采集传输；

• —— 开放的FPGA二次开发接口；

• —— 嵌入式低功耗设计，部署灵活方便；

• —— 采用光纤连接，不受传输距离限制；

• —— 以太网极佳的兼容性，使得上位机不受操作系统或者开发语言的限制；

• —— 支持GPS时间戳，分布式应用；

• —— 多种触发：支持GPS同步触发、导航雷达触发、扫描触发、PWM触发。

应用

• —— 雷电波形记录

• —— 激光雷达脉冲记录

• —— 医学成像、超声检测

• —— 网络示波器

• —— 电力系统测试测量

• —— 光纤传感系统

• —— 光电倍增管采集系统
